普通卧式车床工业设备三维建模作品

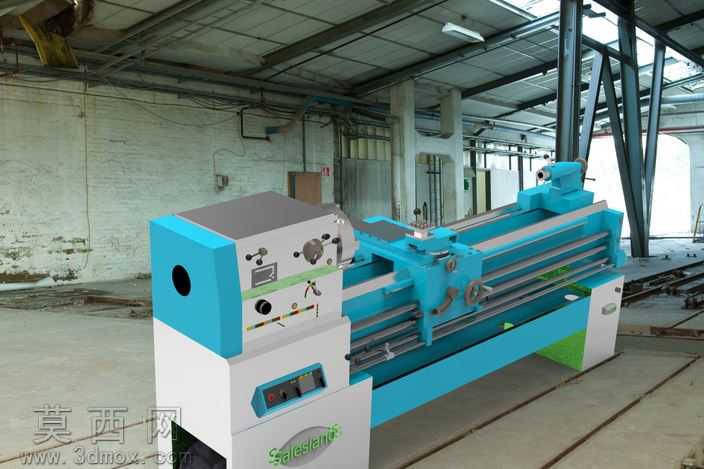

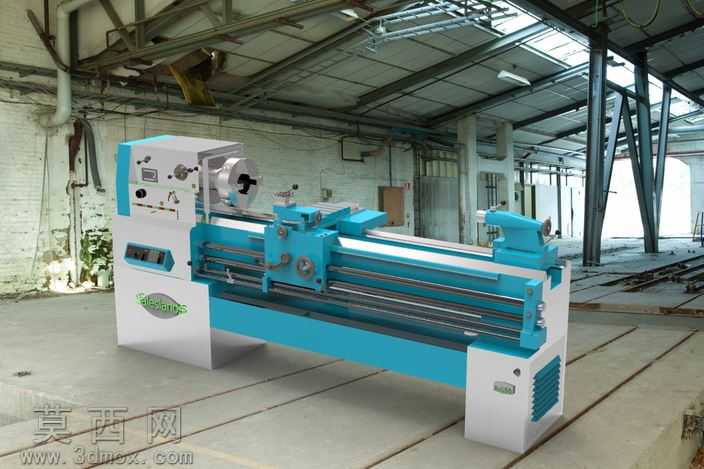

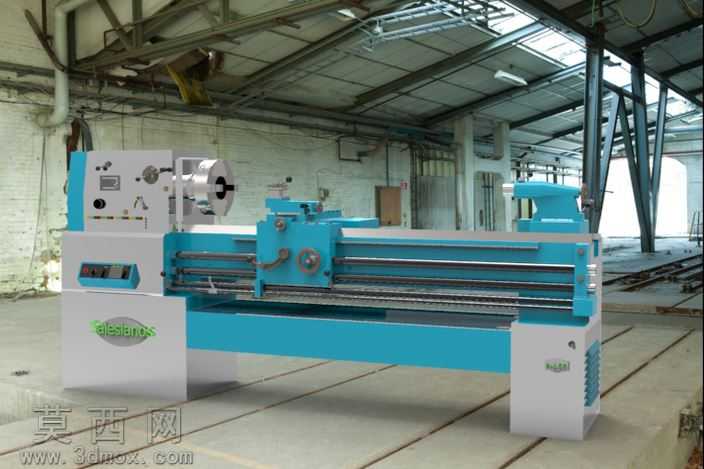

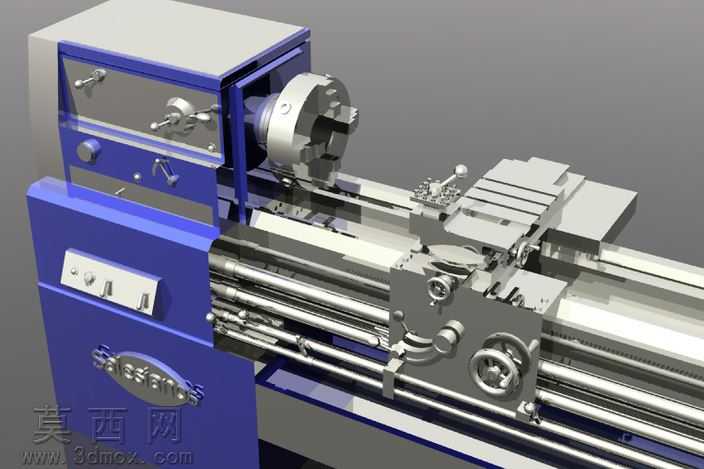

本作品为普通卧式车床的高精度三维建模成果，建模过程严格遵循真实卧式车床的结构比例与功能布局，完整还原了设备从床身底座到主轴箱、进给箱、溜板箱、刀架、尾座、导轨的全部核心结构。建模阶段以真实工业车床的测绘尺寸为基准，对每一处结构细节进行精准复刻：主轴箱部分还原了操作手柄、转速调节旋钮、观察窗、主轴通孔的真实形态，准确呈现了箱体的棱角过渡与安装结构；床身部分完整复刻了V型与平型组合导轨的结构形态，还原了床身铸件的加强筋布局与表面质感；溜板与刀架部分细化了横向进给手轮、纵向进给手柄、刀架锁紧机构、多工位刀台的细节结构，准确呈现了各部件的装配关系；尾座部分还原了套筒锁紧手柄、尾座锁紧机构、顶尖安装孔的结构，还原了尾座沿导轨滑动的配合形态；底座部分还原了电机安装腔、冷却系统预留位、支撑脚的结构，同时还原了设备表面的品牌标识区域与操作面板布局。材质渲染阶段针对不同部件的真实材质进行区分设置：床身主体铸件采用哑光蓝白双色工业烤漆材质，还原真实机床的漆面质感与色彩分区；操作手柄、手轮采用黑色防滑胶木材质，还原表面的细微磨砂纹理；导轨、金属手轮、锁紧旋钮采用金属切削加工材质，还原金属表面的冷调光泽与细微加工纹理；观察窗采用半透明有机玻璃材质，还原玻璃的透光与轻微反光效果；底座下部的警示区域采用绿色警示漆材质，还原工业设备的安全标识配色。设计过程中充分考虑了模型的结构合理性，各运动部件的装配位置严格符合真实车床的运动逻辑，主轴与卡盘的同轴度、刀架沿导轨的滑动行程、尾座的伸缩行程均与真实设备保持一致，模型整体布线规整，结构层级清晰，既可以用于工业教学演示、车间布局可视化展示，也可作为机械设计教学中机床结构认知的参考素材，完整呈现了普通卧式车床的工业设计美感与机械结构魅力。
