斯特林动力发动机结构三维建模设计

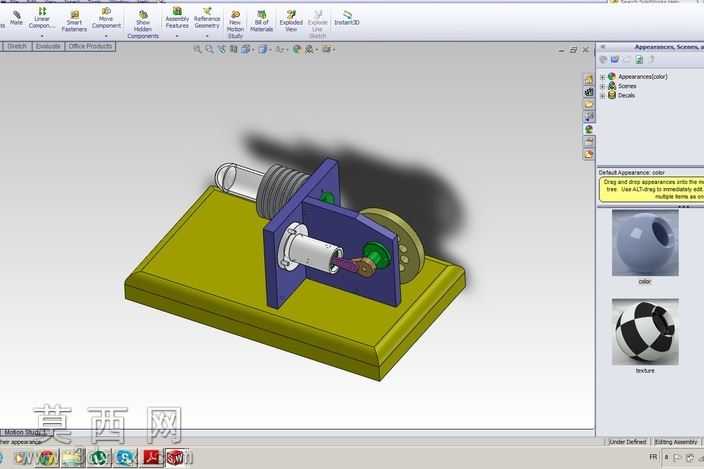

本作品为斯特林发动机的完整三维建模设计，采用SolidWorks平台完成全参数化建模工作，整体模型还原了该类外燃式热机的核心运行结构。建模过程中首先搭建了一体式矩形安装底座，底座采用带圆角的板式结构，作为整套动力装置的承载基础，建模时对底座的安装定位孔、支撑面平整度做了精准参数约束，保证后续各部件装配的同轴度与位置精度。在核心动力腔体部分，建模者还原了斯特林发动机的热置换气缸与动力气缸结构，两个气缸通过支架垂直固定在底座上，气缸外壁做了薄壁结构处理，内部的活塞、连杆部件均按照实际传动比例建模，活塞与气缸壁预留了合理的装配间隙，还原真实机械配合关系。传动端采用了曲柄飞轮结构，飞轮通过偏心曲柄与动力连杆连接，建模时对曲柄的偏心距、连杆的铰接点位置做了运动仿真校验，保证整套传动机构可以顺畅完成圆周往复运动的转换，还原斯特林发动机通过外部热源加热工质实现循环做功的运行逻辑。材质渲染部分，底座采用哑光橄榄绿色工程塑料质感，支撑支架采用深蓝色金属烤漆材质，气缸、连杆、飞轮等运动部件采用抛光金属材质，不同部件的材质区分清晰，既能够直观区分固定结构与运动结构，也提升了模型的视觉辨识度。整套模型的装配逻辑完全遵循实际机械装配工艺，各部件之间的配合关系定义准确，没有出现干涉错位问题，既可以作为斯特林发动机原理教学的可视化演示模型，也能够为同类小型外燃动力装置的结构设计提供参考，建模过程中对热机核心的工质密封结构、传动转换结构的还原度较高，完整呈现了这类经典动力装置的机械设计特点。
