可偏转传动活塞式万向接头结构

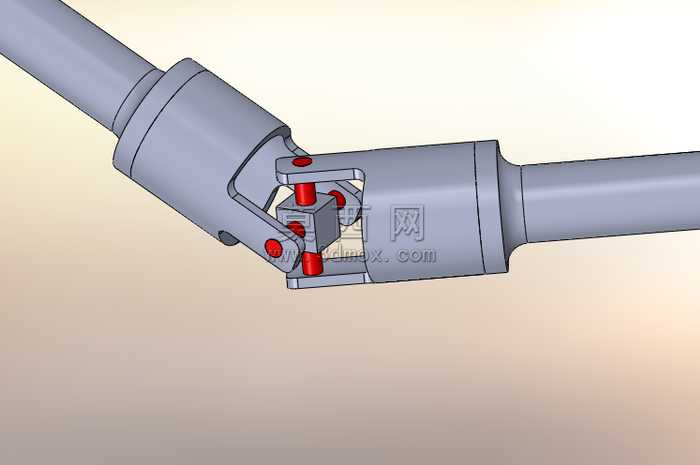

本作品为活塞式万向接头三维模型，采用SolidWorks完成全参数化建模，建模过程严格遵循机械传动设计规范，对各部件的配合公差、运动间隙做了精准还原。模型整体由两端连接轴、中间铰接叉架、中心活塞块、连接销轴四大核心部分组成，建模时先通过草图绘制各部件的截面轮廓，再使用拉伸、旋转、切除等基础特征完成主体结构搭建，对销轴孔、轴肩定位面、活塞配合面等关键结构做了细节优化，保证各部件装配后无干涉、运动逻辑符合实际工况。渲染阶段采用哑光金属材质模拟合金结构钢的质感，对销轴端部做了红色醒目标识区分，背景采用浅米色渐变突出主体结构，通过环境光加定向补光的打光方式，清晰呈现铰接部位的嵌套结构与配合关系，让整体视觉效果简洁直观，能清晰观察内部传动逻辑。结构设计上，该万向接头采用十字活塞铰接结构替代传统十字轴式万向节，中心方形活塞块与两侧叉架的槽位配合，通过四个圆柱销轴实现动力传递，可在两轴存在一定夹角的情况下稳定传递旋转扭矩，相比传统结构具备更好的抗冲击性能，铰接部位的活动间隙经过合理设计，既保证偏转灵活性，又避免传动过程中出现过大旷量。设计思路围绕小角度偏置轴的传动需求展开，兼顾结构强度与加工便利性，所有部件均采用常规机械加工即可实现的结构，无复杂异形曲面，两端连接轴采用标准圆柱轴结构，可直接与配套传动部件对接，整体结构紧凑，传动平稳，可直接用于传动机构的原理验证、装配模拟以及教学演示场景，也可作为非标传动设备设计的参考结构。
