耦合式双组线性滑块导向机构

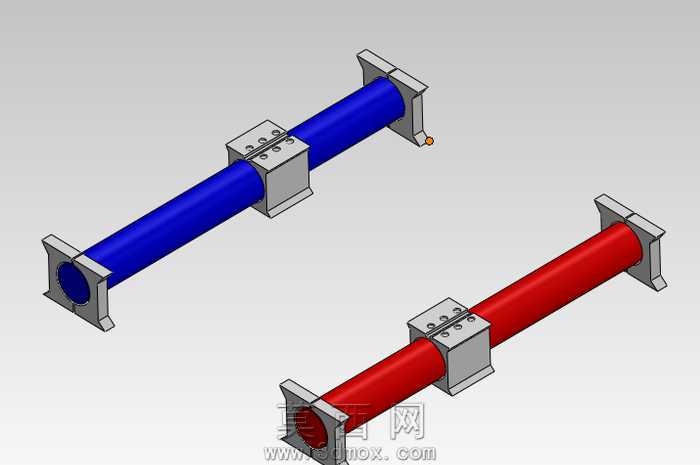

本作品为耦合式线性滑块导向机构，采用三维建模软件完成全参数化设计，建模过程中先以基准轴、基准面搭建装配定位框架，分别完成两端支撑座、圆柱导向轴、方形滑动滑块的独立零件建模，再按照装配约束关系完成整体装配，确保滑块与导向轴的同轴度、滑块滑动行程的限位尺寸完全符合设计要求。渲染阶段采用哑光金属材质赋予两端支撑座与滑块主体，还原金属机加工零件的细腻磨砂质感，导向轴分别采用高饱和度蓝色、红色半哑光漆面材质，清晰区分两组平行布置的导向单元，背景采用浅灰色渐变纯色，突出机构本身的结构轮廓，避免多余元素干扰结构展示。结构设计上，两组导向轴平行排布，每根导向轴两端通过带安装孔的方形法兰支撑座固定，支撑座预留沉头安装孔位，可直接通过螺栓将整套机构固定在设备安装基面；滑块采用剖分式抱紧结构，通过侧面的紧固螺栓调整滑块与导向轴的配合间隙，既保证滑动过程的顺畅无卡滞，又能消除配合间隙带来的传动误差，两组滑块之间可通过外接连接件实现运动耦合，保证两个滑动单元的运动同步性。设计思路围绕低成本、易装配、高通用性的直线导向需求展开，摒弃了复杂的滚珠导轨结构，采用轴套式滑动配合形式，加工难度低、维护成本低，可适配轻载工况下的直线往复运动场景，建模过程中所有安装孔位、配合尺寸均按照通用机械设计标准设定，可直接导出工程图用于生产加工，装配体预留了外接负载的安装接口，使用者可根据实际使用需求调整导向轴长度、滑块尺寸，快速适配不同行程、不同负载的使用场景，整套模型结构完整，配合关系清晰，无多余特征，可直接用于运动仿真验证、装配干涉检查，也可作为非标自动化设备的基础导向模块直接调用。
