手动锁紧式钻孔加工专用叶型夹具

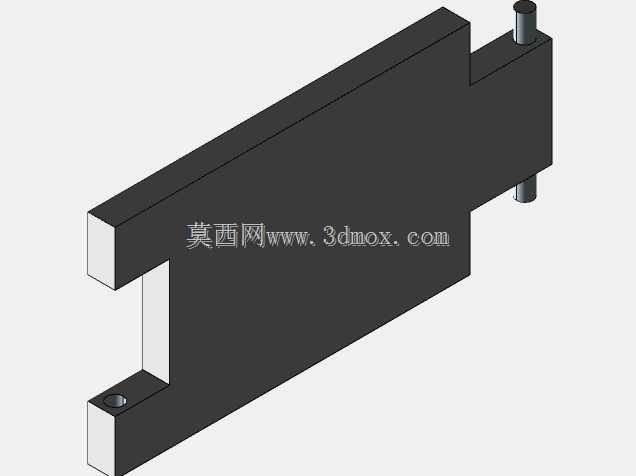

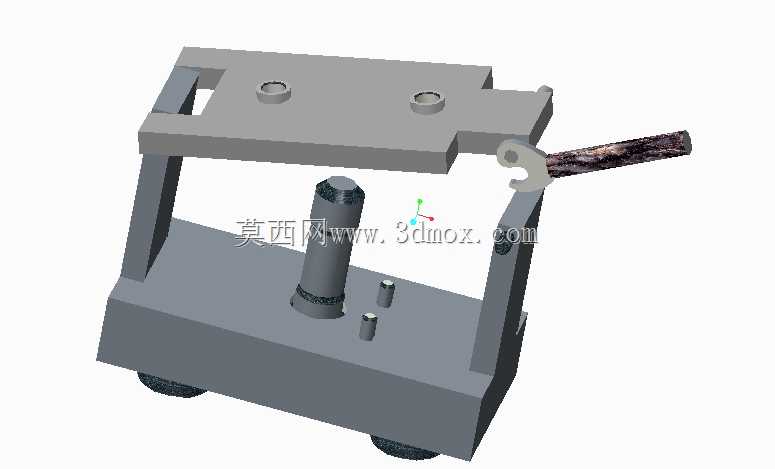

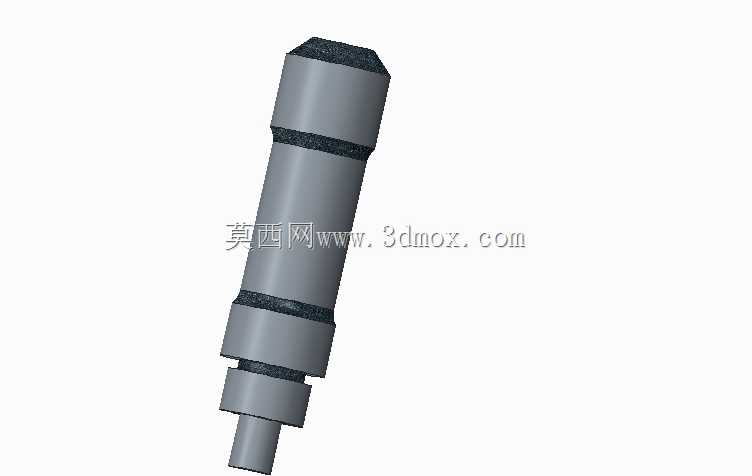

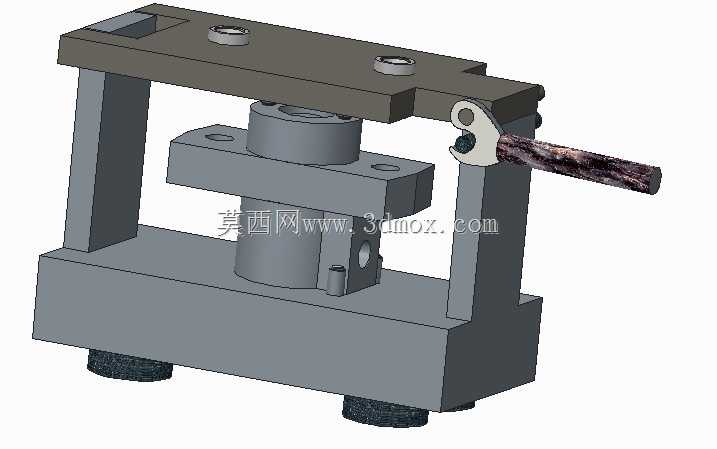

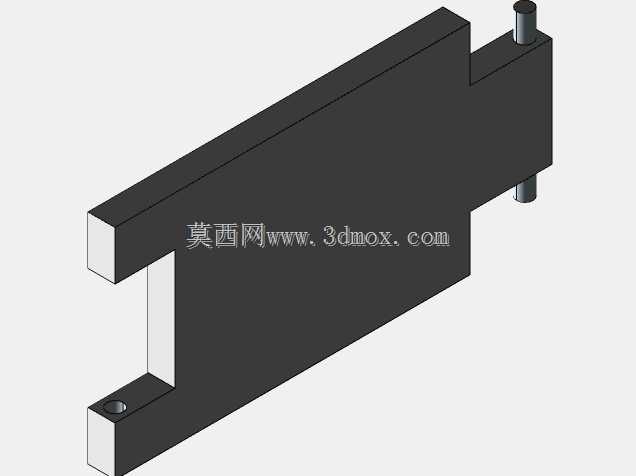

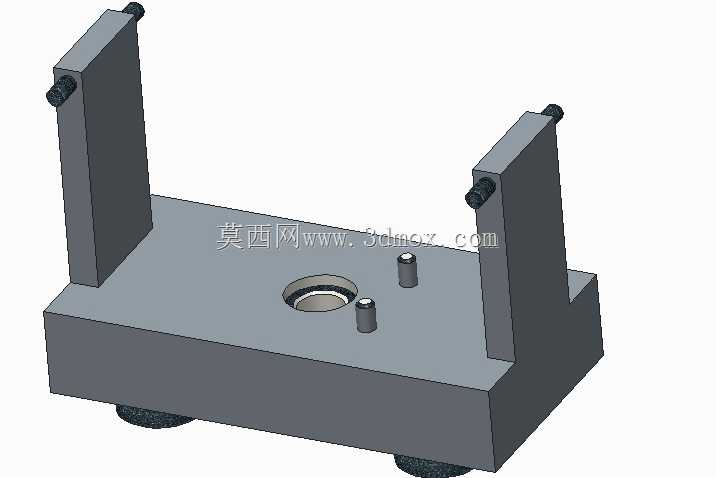

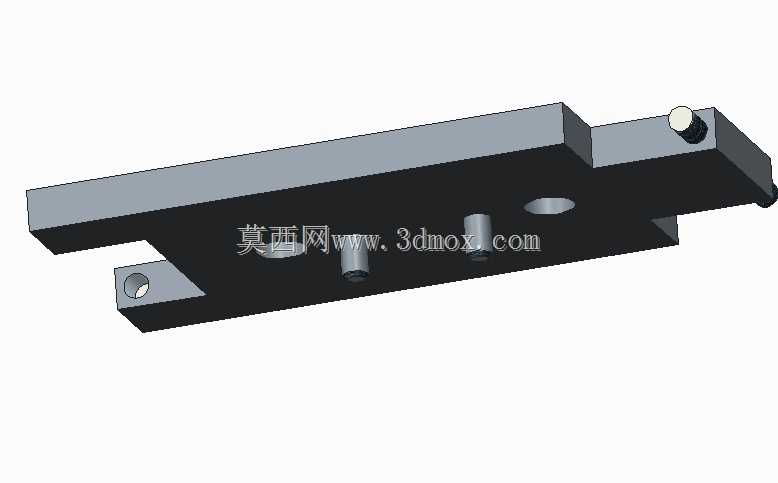

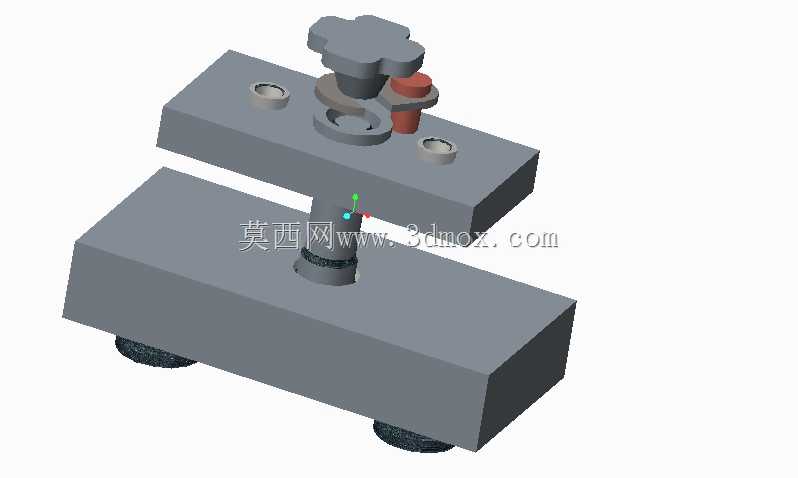

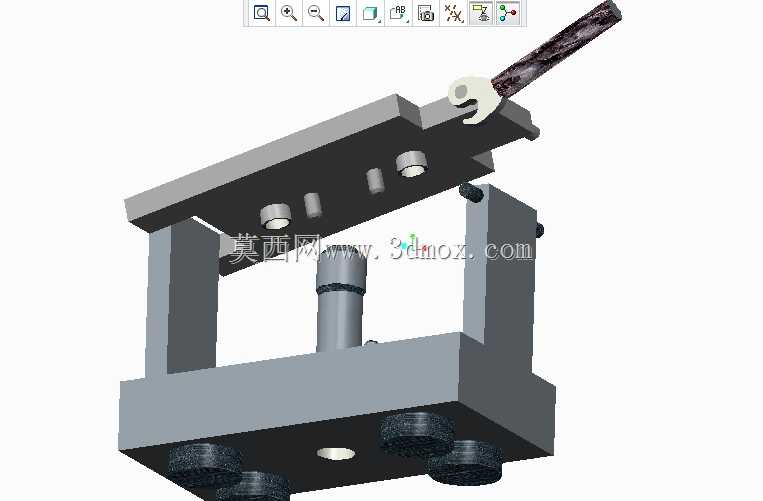

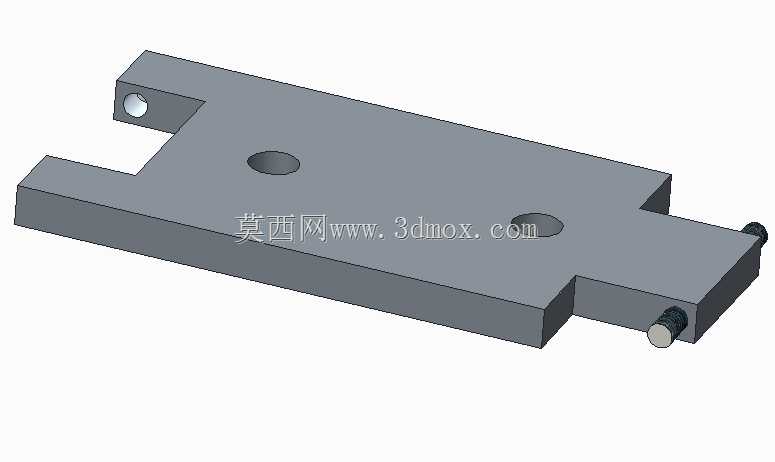

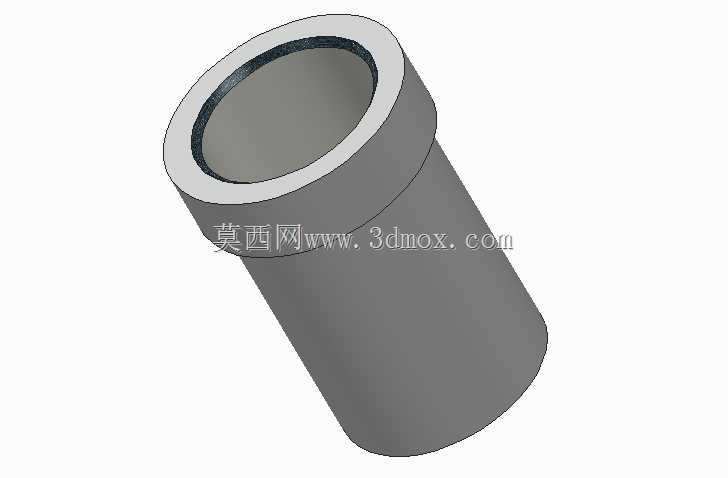

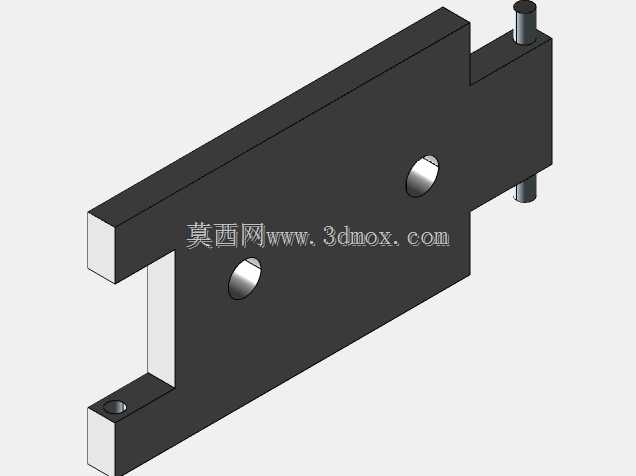

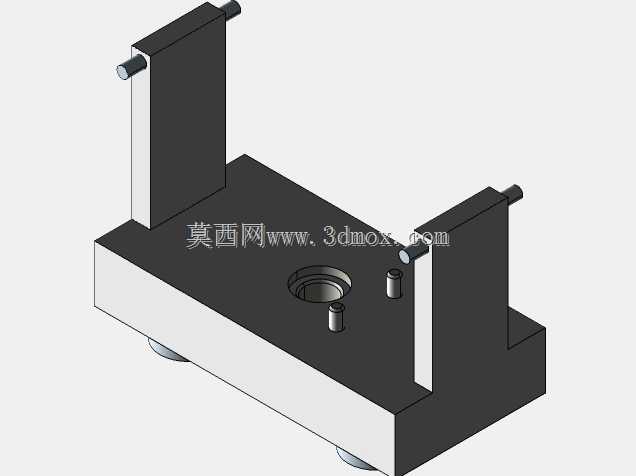

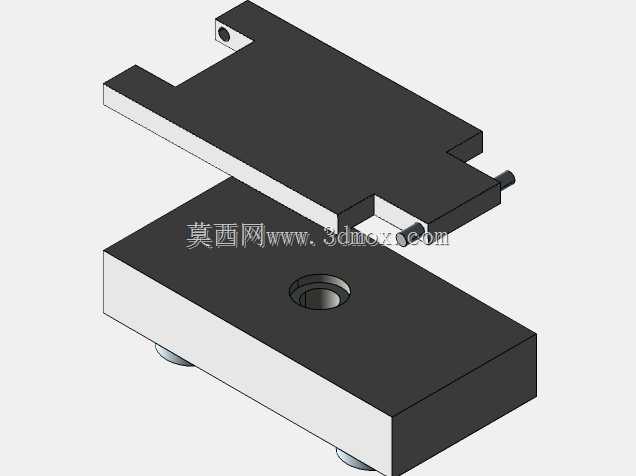

在小批量零件钻孔加工场景中，通用台虎钳往往无法适配异形叶型工件的定位需求，这类工件轮廓不规则，装夹时易出现受力偏移、钻孔位置度超差的问题，这款夹具正是针对该类加工痛点设计的专用装夹部件。整套夹具采用上下分体式夹座结构，下夹座作为安装基准，底部预留的安装位可直接固定在钻床工作台T型槽上，安装边界适配常规台式钻床、立式钻床的工作台面尺寸，无需额外改造安装基面即可完成部署。夹座的定位面根据对应叶型工件的轮廓做了贴合设计，工件放置后可快速完成初定位，避免反复找正的辅助时间浪费。锁紧结构设计了两种可选的夹紧方案，顶部的星形手动螺母可实现快速旋紧，操作时无需额外工具，单手即可完成锁紧动作，适合频繁换件的小批量加工场景；侧方的顶紧结构可作为辅助夹紧点，针对工件的悬臂部位做侧向支撑锁紧，避免钻孔时工件受轴向进给力产生翘曲变形，两种夹紧结构可单独使用也可配合锁紧，适配不同壁厚、不同轮廓的同系列叶型工件加工。夹座上预设的定位衬套孔可根据钻孔直径更换对应导套，钻孔时钻头沿导套进给，能有效保证孔位的位置精度，降低钻头跑偏折断的风险。整套夹具的结构没有冗余设计，所有受力部件均做了加厚处理，夹紧力传递路径直接，手动锁紧时的作用力直接作用在工件装夹面上，不会出现力臂损耗导致的夹紧力不足问题。日常使用维护时，仅需定期清理夹紧螺杆、导套部位的切屑即可，无需复杂的润滑保养，适合机加工车间的多班次连续作业场景。在实际加工测试中，使用该夹具装夹叶型工件钻孔，孔位位置度可稳定控制在0.1mm以内，装夹辅助时间相比通用平口钳缩短60%以上，能有效降低操作工人的装夹劳动强度，同时避免因装夹不牢导致的工件报废、钻头崩损等加工异常。夹具体的开合行程预留了足够的工件取放空间，工件装夹完成后，加工部位完全暴露在钻头作业范围内，不会出现夹座与钻头干涉的情况，适配常规麻花钻、扩孔钻的加工行程需求。
