红柄可调式管道夹持管钳结构设计

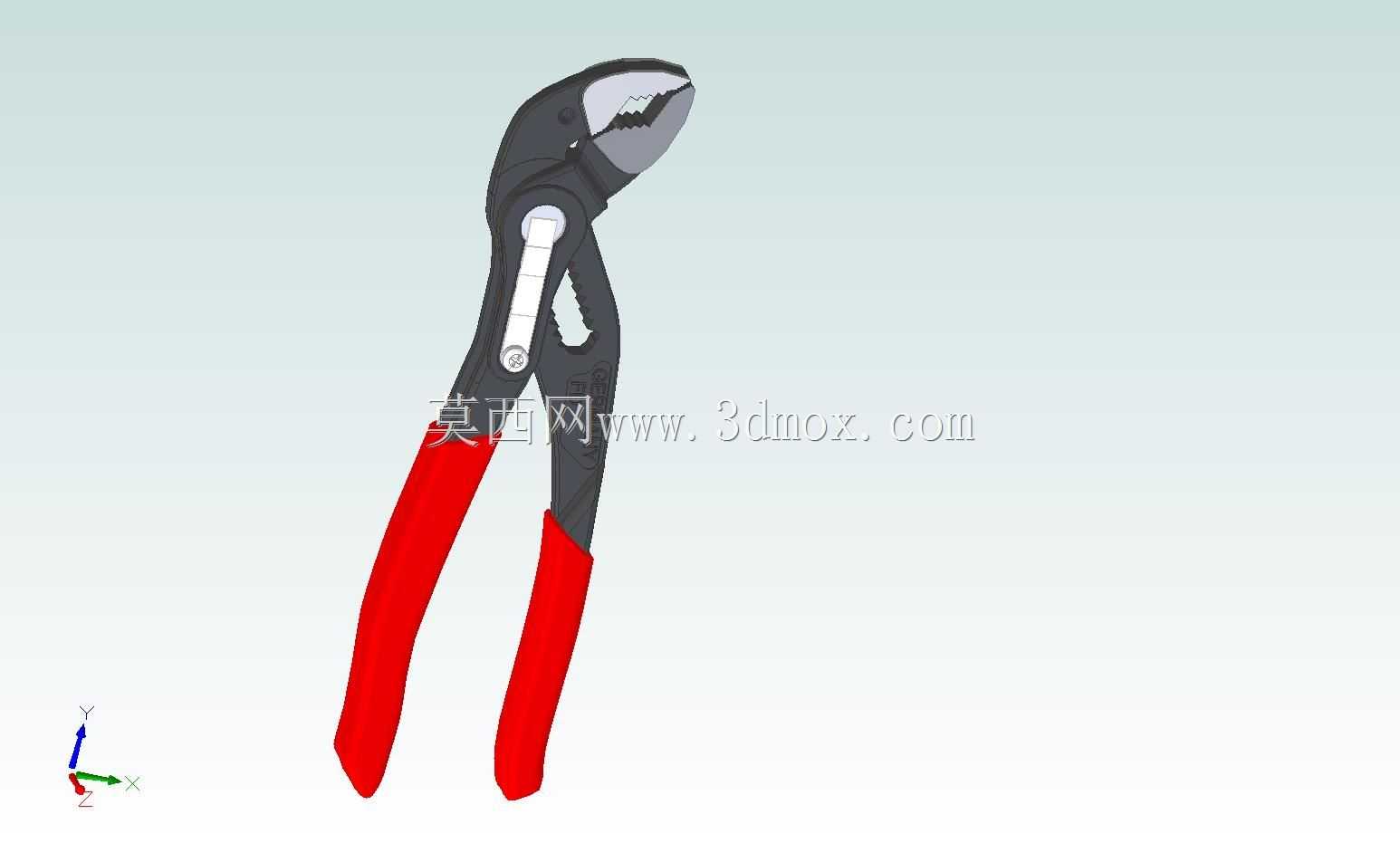

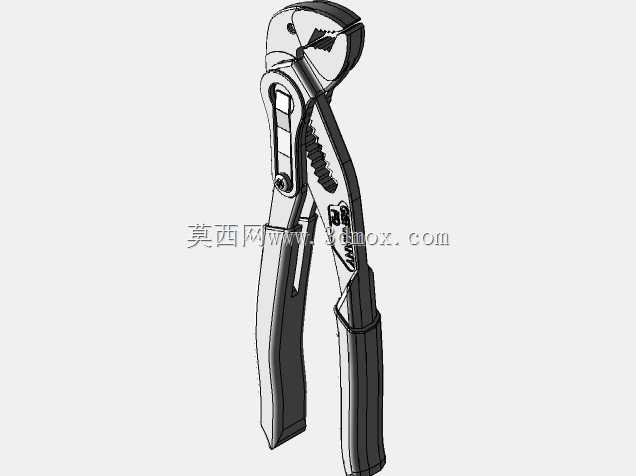

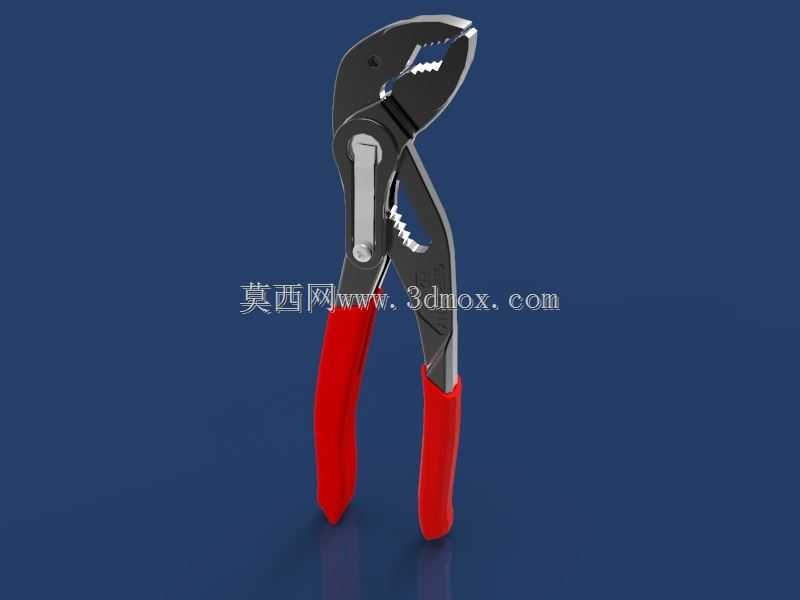

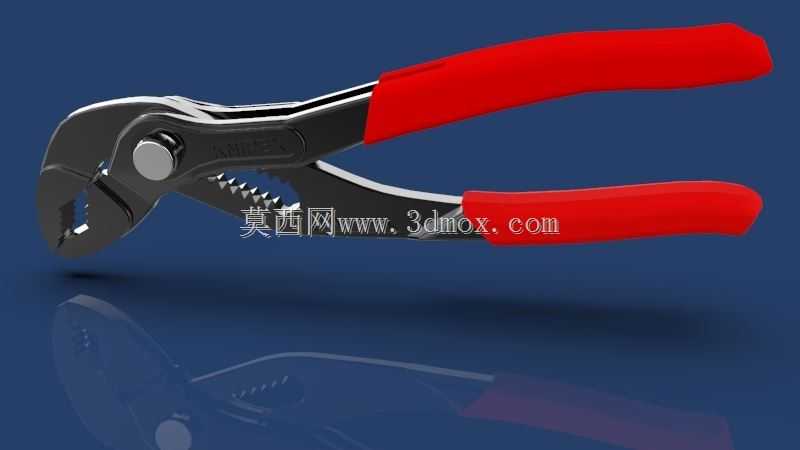

　　这款管钳的三维结构设计，完全围绕管道安装、维修场景的实际作业需求展开，日常在给排水施工、燃气管道布设、暖通管路检修、工业管线维护等场景中，作业人员经常需要对不同管径的金属管、复合管进行夹持固定、旋拧拆装，普通固定开口的钳具无法适配多变的管径规格，这款可调式管钳正是针对这类痛点完成的结构设计。从功能特性来看，钳头部分采用带锯齿的咬合结构，齿形经过角度优化，咬合管道外壁时能形成多齿点接触，既可以保证足够的夹持摩擦力，避免旋拧过程中出现打滑脱扣的问题，又不会因为咬合应力过于集中导致薄壁管道出现变形凹陷；钳身的调节齿条结构可以实现开口尺寸的连续可调，能够覆盖从小口径仪表管到常规民用供水管道的多规格夹持需求，调节档位的卡位结构经过间隙优化，

　　扳动调节拨片即可快速调整开口大小，作业过程中单手就可以完成管径适配操作，不需要双手反复调整卡位，能有效提升现场作业的效率。手柄部分采用全包覆的红色防滑绝缘握套，握套表面做了细微的凹凸纹理处理，不仅在沾有油污、水渍的作业环境下能保证足够的握持摩擦力，避免施力过程中手滑脱把，还能在带电管路的应急检修场景下提供基础的绝缘防护，降低作业触电风险；握套的外形按照人手握持的施力姿态做了弧度优化，长时间大力旋拧作业时，能分散手柄对手掌的压应力，减少手部的疲劳感。从设计思路层面，整个结构做了受力路径的优化，钳头咬合部位、调节齿条、手柄铰接点这几个主要受力位置的材料厚度做了针对性加强，铰接销轴采用高硬度的耐磨材质，销轴与钳身的配合间隙控制在合理范围，

　　既保证钳身开合转动的顺畅度，又避免长期使用后间隙过大导致的夹持晃动、咬合错位问题；钳身主体采用锻造结构的形态设计，相比冲压焊接的钳身结构，能承受更大的扳动力矩，应对锈蚀管道的拆卸、大管径管道的紧固这类需要大扭矩输出的作业场景时，不会出现钳身变形、断裂的问题。关于外形尺寸与安装边界，这款管钳的整体长度适配手动施力的力矩需求，手柄张开到最大角度时，整体外轮廓不会出现突兀的突出结构，在墙角、管井这类狭窄作业空间内操作时，不会因为外形干涉导致无法正常扳动；钳头的咬合深度经过测算，夹持管道时钳口不会过度深入管道后方，在贴墙布设的管道作业场景下，不需要额外撬动管道预留操作空间，就能完成可靠夹持；铰接部位的销轴两端做了平端处理，

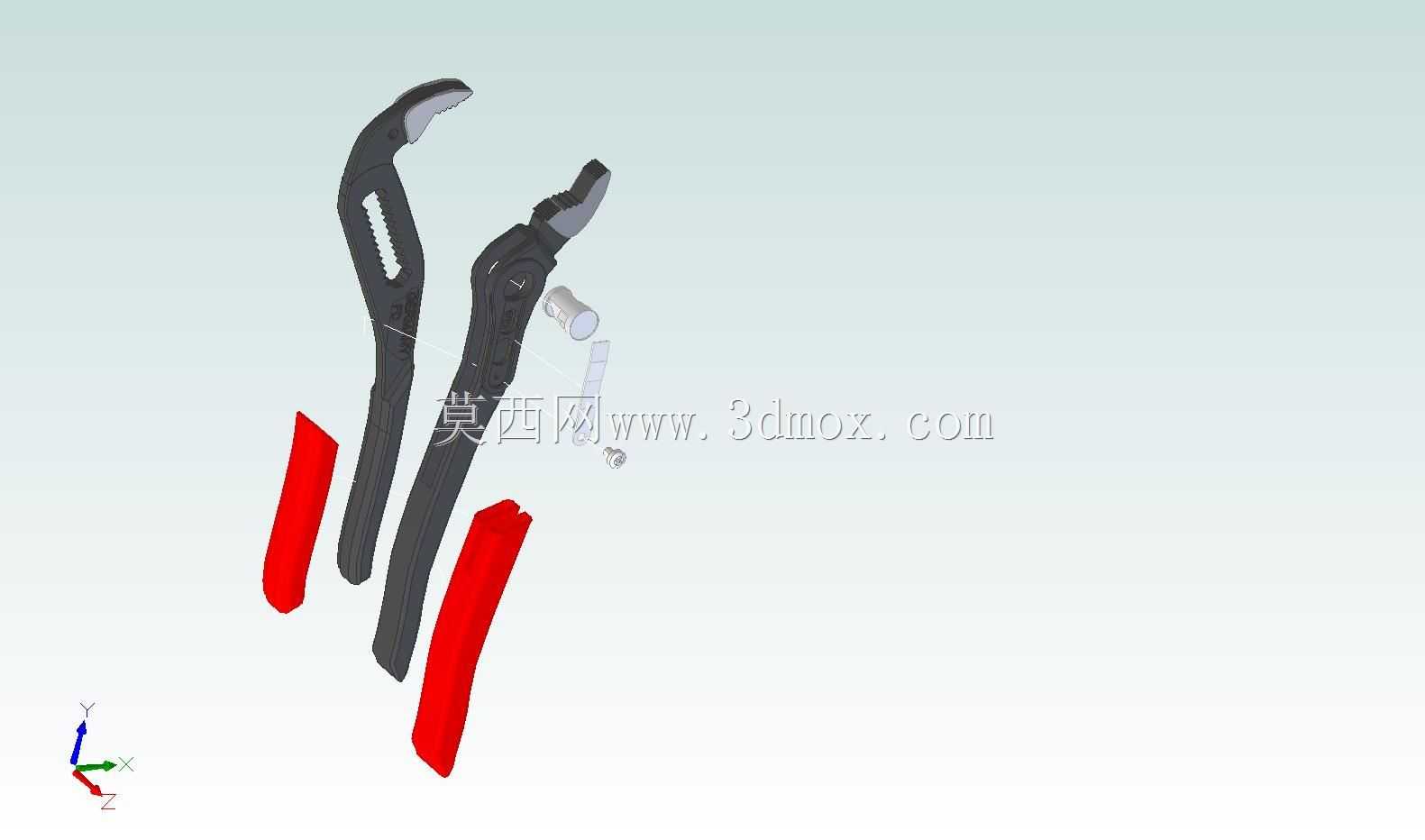

　　没有突出的轴头结构，既避免操作过程中轴头勾挂衣物、刮擦周边管线，也能减少销轴受到外力碰撞出现变形的概率。在实际作业的适配性上，这款管钳的钳头咬合角度做了倾斜设计，夹持管道时钳身与管道轴线形成自然的施力角度，作业人员握持手柄施力时，手腕可以保持自然的姿态，不需要过度弯折手腕就能输出最大的扳动力矩，长时间作业能降低腕部的劳损风险；钳身的表面做了防锈处理的结构设计，在潮湿的管道井、露天的管线作业场景下，能减少锈蚀对钳身活动结构的卡滞影响，延长工具的实际使用寿命。整个结构的零件拆分逻辑也兼顾了后期维护的需求，铰接销轴、调节弹簧这类易损件都设计为可拆装的结构，长期使用出现磨损后，只需要更换对应零件就能恢复工具的使用性能，不需要整体报废，符合手动工具长期高频使用的实际需求。
