工业储能用四层蓄电池承载支架结构

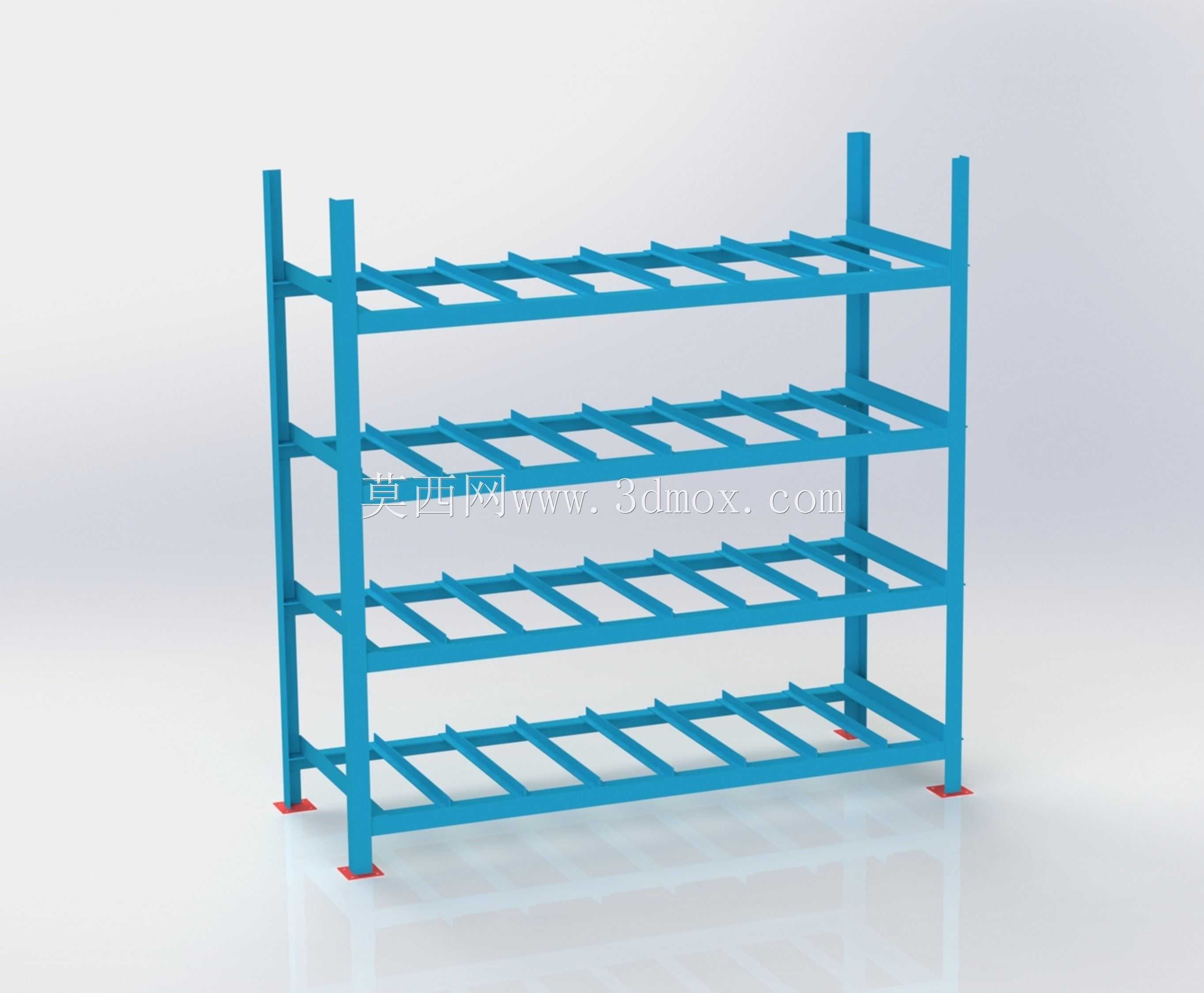

　　在工业后备供电、机房储能、分布式光伏配套储能等场景中，蓄电池组的规整排布与安全承载一直是配套设施设计的核心要点之一，这款四层式电池承载支架，正是针对多组铅酸蓄电池集中存放需求开发的专用承载结构。从实际应用场景来看，这类支架常部署在通信基站后备电源间、工厂UPS供电室、中小型离网储能站点内，替代传统落地堆叠的存放方式，既能够提升空间垂直利用率，也能避免蓄电池直接接触地面引发的受潮、积灰浸泡问题，同时给电池之间预留足够的散热间隙，降低密集排布带来的过热风险。

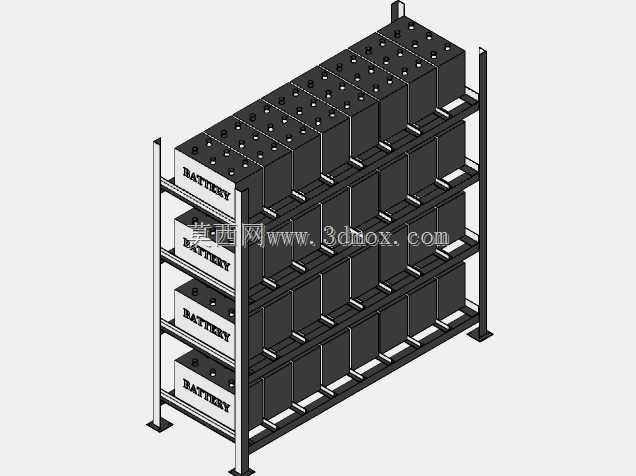

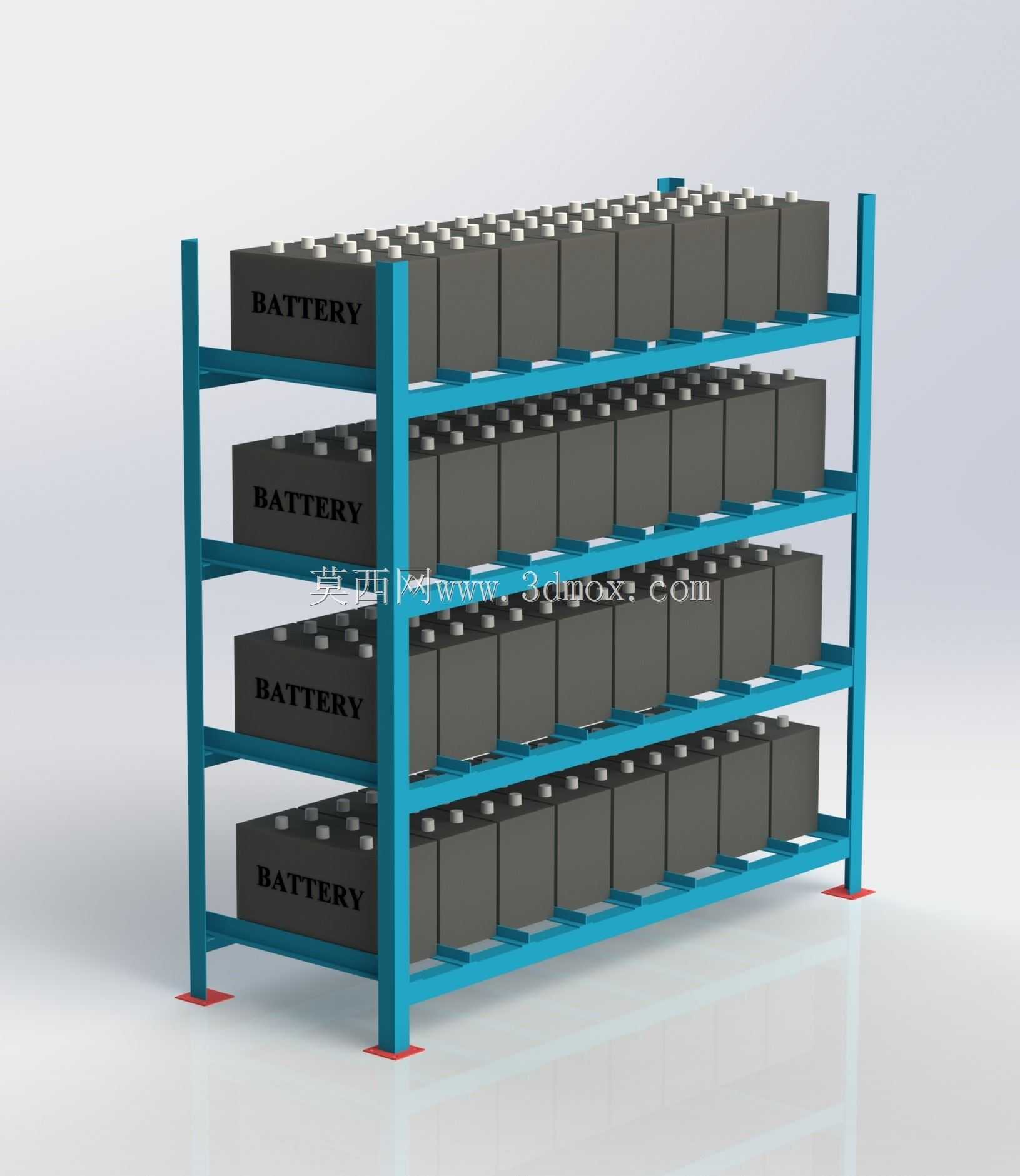

　　从功能特性上看，该支架单架可承载32块标准工业铅酸蓄电池，整体额定负载能力达到750kg，完全适配常规大容量工业蓄电池的单重载荷要求，不会出现长期承重下的结构形变问题。支架采用开放式层架结构，每层前后无封闭挡板，一方面方便运维人员快速插拔电池接线端子、定期检测单块电池的电压与内阻，另一方面也能让空气在电池组之间自然流通，带走电池浮充过程中产生的微量热量，避免局部热量堆积影响电池使用寿命。支架底部设计有带安装孔的脚座，可通过膨胀螺栓与水泥地面直接固定，即使在遇到外力磕碰、轻微地震工况时，也能避免支架倾覆，保障电池组连接稳定性，不会因支架移位引发接线松脱、供电中断的故障。

　　设计思路上，这款支架采用了模块化的型材拼接思路，主立柱与层板支撑梁采用标准型钢裁切后通过螺栓紧固件拼接，无需复杂的焊接工序，既可以在工厂预装完成后整体运输，也可以散件发货到现场后快速组装，适配不同场地的进场通道尺寸限制。层板的支撑间距经过精准核算，刚好匹配标准工业蓄电池的高度尺寸，既不会因为层间距过小导致电池放入、取出时卡滞，也不会因为层间距过大浪费垂直方向的存放空间。每层的承载梁做了加宽处理，与电池底部的接触面积足够大，避免长期承重下电池外壳出现局部应力集中导致的壳体开裂漏液问题。支架整体做了蓝色防锈涂装，能够适应电源间内偶尔潮湿的环境，避免长期使用后出现锈蚀掉渣，污染电池顶部的接线端子。

　　从安装边界与外形尺寸来看，该支架整体长度为720mm，宽度方向适配单块蓄电池的深度尺寸，四层结构的总高度经过人体工程学核算，最上层电池的顶部高度不超过普通成年运维人员的站立操作视线高度，不需要借助登高梯就可以完成最上层电池的接线与检测操作，最下层电池距离地面留有100mm左右的间隙，既可以阻挡地面的积水溅到电池壳体上，也方便清扫地面的积灰，不会形成卫生死角。支架的左右立柱外侧没有外凸的安装结构，多台同型号支架可以并排紧密安装，在有限的机房空间内实现最大的电池存放量，相邻支架之间不需要预留额外的安装间隙，进一步提升空间利用率。在实际选型搭配时，只需要根据站点需要的总电池容量，核算需要的支架数量，就可以快速完成储能电池组的承载方案排布，不需要额外做定制化的结构修改，大幅缩短站点配套设施的设计与施工周期。

　　在结构细节处理上，支架所有的型材裁切端面都做了钝化磨边处理，没有尖锐的毛刺，避免运维人员在安装、更换电池时被划伤。每层的前后位置都设计有简易的挡边结构，高度刚好抵住电池的底部侧边，即使在支架受到轻微外力碰撞时，电池也不会从层板上滑落。支架的涂装采用静电喷塑工艺，涂层附着力强，长期使用不会出现涂层脱落，即使电池偶尔出现少量酸雾溢出，也不会快速腐蚀支架的基材，延长整套承载结构的使用寿命。
