三层角钢扁钢焊接置物角架结构设计

　　这款角架的设计初衷，是面向车间零散物料暂存、工位旁工具工件规整、小型仓储区域轻型货品摆放这类对成本敏感、承载要求不极端的使用场景，整体结构没有冗余的复杂构件，全部采用常规MS角钢与扁钢作为加工原材料，从源头控制了材料采购与加工的成本，适配中小批量加工制作的需求。

　　从结构受力逻辑来看，整体采用侧框带斜度的开放式框架设计，区别于常规垂直立柱的方正货架，后侧立柱垂直落地，前侧立柱向内收窄形成倾斜的侧立面，这种设计一方面能让放置在层板上的物料自然向架体后侧倚靠，避免取放相邻物料时误碰导致物品滑落，尤其适合放置盒装零配件、袋装辅料、长条状轻型工装这类容易移位的物品；另一方面倾斜的侧框让架体重心更贴近后侧安装或倚靠的墙面，即使层板前部放置偏重的物料，也不容易出现前倾倾覆的问题，无需额外打膨胀螺栓做墙面固定也能保证日常使用的稳定性，适合需要经常调整摆放位置的临时置物场景。

　　层板部分没有采用整板铺设的方案，而是用扁钢等间距焊接成格栅结构，格栅间隙控制在合理范围，既能保证大部分常规尺寸的工件、物料不会从间隙掉落，又能大幅降低架体自身重量，同时让灰尘、切削碎屑、洒落的液体可以直接从格栅间隙漏下，不会在层板上积留，日常清理只需要清扫架体下方地面即可，维护成本极低。三层置物层的间距经过合理分配，下层预留较高的空间，可以放置高度稍大的工件或物料盒，中层与上层间距依次递减，适配不同高度的常用小件物品摆放，取放时不需要过度弯腰或抬手，符合工位旁操作的人机工程要求。

　　材料选型上，框架主受力边采用等边角钢，角钢的两个直角边分别承担竖向承重与横向抗扭的作用，焊接时相邻构件的贴合面更大，焊接强度更容易保证，不需要额外做坡口处理就能满足轻型承载的焊接强度要求；层板的承载条采用扁钢，扁钢的平面朝上作为承载面，和物料的接触面积更大，不会像圆钢那样出现物料放置不稳的问题，同时扁钢的竖向截面高度足够承担层板上的均布载荷，正常使用情况下每层放置不超过额定载荷的物料，不会出现明显的下挠变形。表面处理采用粉末涂层工艺，相比普通油漆涂层，粉末涂层的附着力更强，耐磕碰、耐车间内少量油污与切削液腐蚀的能力更好，日常使用中不容易出现掉漆生锈的问题，能有效延长架体的使用寿命，涂层颜色选用醒目的工业黄色，在车间环境下辨识度高，能避免人员走动、转运物料时误碰撞架体。

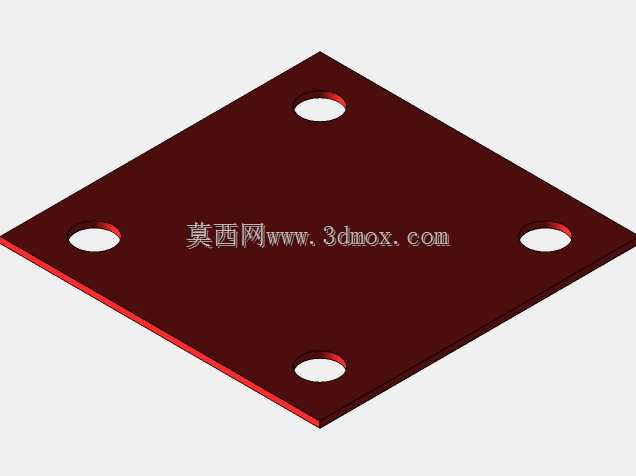

　　安装边界方面，这款角架为整体焊接式结构，出厂时即完成全部焊接与表面处理，到货后不需要现场组装，直接放置在平整的水泥地面即可使用，对地面平整度的容忍度较高，即使地面有轻微不平整，依靠角钢框架的自身刚性也能稳定放置，不会出现晃动。架体的整体宽度适配常规工位侧边的剩余空间，深度不会占用过多的通道面积，即使在宽度有限的车间通道旁摆放，也不会影响人员通行与小型物料车的正常通行。如果需要固定安装，也可以在底部角钢的落地边上提前预留安装孔，用膨胀螺栓固定在地面上，满足有更高稳定性要求的使用场景。

　　在实际使用场景中，这类角架可以放置在生产线旁用来暂存待装配的小型零配件，也可以放在维修工位旁摆放常用的维修工具与替换备件，还可以在仓储区用来分类存放轻型的标准件、耗材，相比复杂的组合式货架，它的采购与制作成本更低，不需要复杂的组装流程，即放即用，同时开放式的结构让所有存放的物料都一目了然，取放时不需要翻找，能有效提升日常物料存取的效率。格栅层板的通风性较好，如果存放需要晾干的清洗后工件，也能加快工件表面水分的蒸发，避免工件表面积水生锈。整体结构没有易损的活动部件，日常使用中基本不需要维护，即使局部出现磕碰掉漆，也只需要简单打磨后补喷同色粉末即可修复，维护难度极低。
