新能源汽车品牌U形金属质感车标结构设计

　　这款车标结构设计针对新能源乘用车型的前脸、尾门标识安装场景开发，可适配轿车、SUV等多款新能源车型的外饰安装需求，作为品牌视觉识别的核心外饰件，承担品牌属性传递、外观装饰提升的核心作用。从实际装车的功能需求出发，设计阶段首先明确了标识的安装边界：整体外轮廓采用对称U形闭环结构，横向最大尺寸控制在120mm，纵向最大尺寸控制在100mm，整体厚度不突破8mm，既保证前脸格栅位置安装时的视觉辨识度，也不会因突出量过大增加行车风阻，同时避免尾门安装时与周边钣金棱线、摄像头安装位产生干涉。安装结构上，背面预留3个均匀分布的定位柱与2个粘接定位面，可同时适配卡扣卡接与3M胶粘接两种主流装车工艺，定位柱直径设计为3mm，

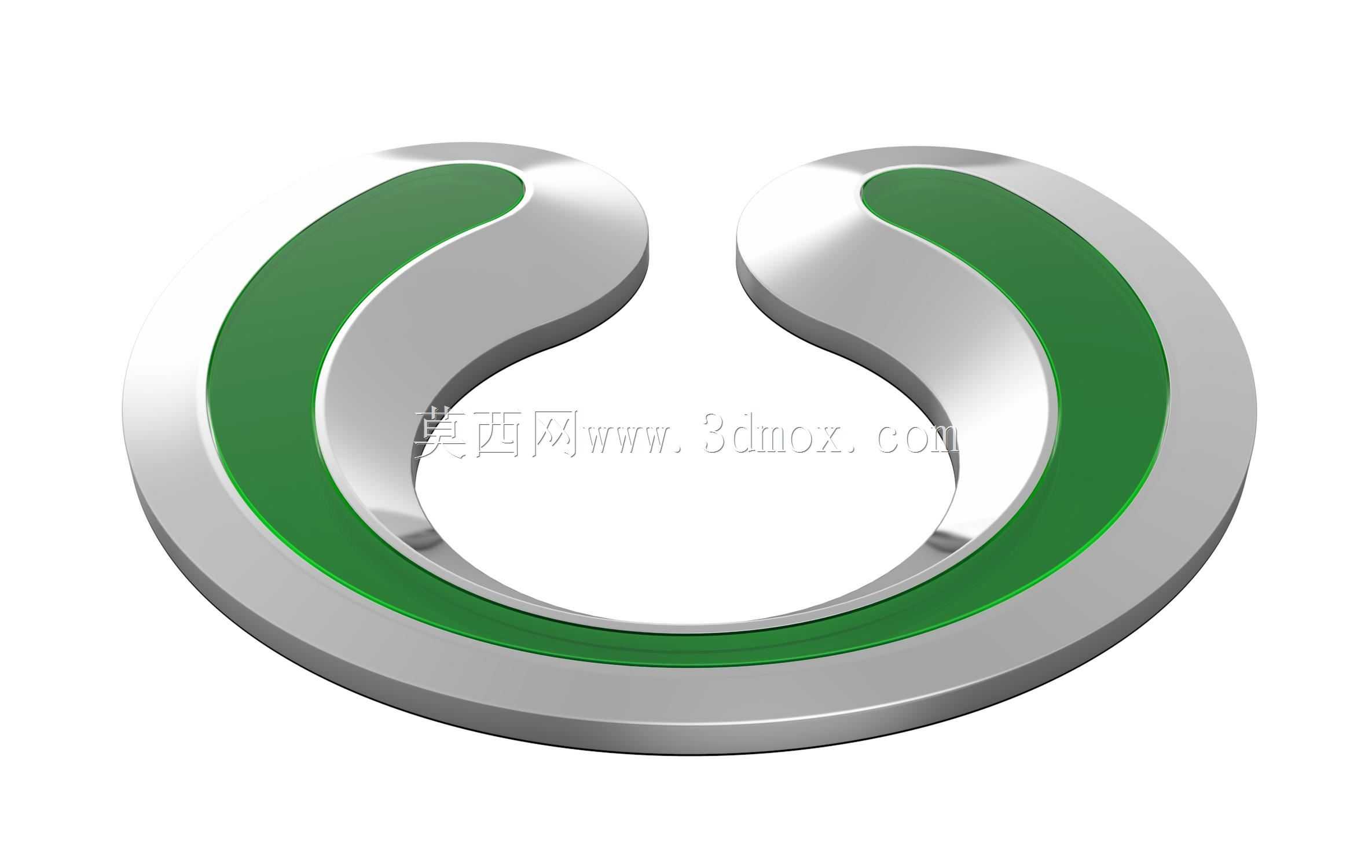

　　对应车身钣金上的预冲定位孔公差控制在±0.1mm，装配时可快速实现定位，不会出现装车偏移问题，粘接面做了微蚀纹理处理，可提升背胶的附着强度，经过高低温循环、洗车高压水冲测试验证，不会出现脱落、起翘问题。设计思路上紧扣新能源车型的环保属性，采用双叶片在叶尖交汇形成U形的整体造型，绿色填充区域对应环保理念的视觉传递，外层镀铬亮面区域做了高光电镀效果处理，绿色区域采用哑光烤漆质感，两种表面处理形成明确的视觉层次。结构细节处理上，造型的硬边棱线做了R0.3mm的圆角过渡，既保证金属切削般的锐利视觉效果，也避免棱线过于尖锐导致的电镀层堆积、后期使用中容易积灰的问题；大面积的扫掠曲面做了曲率连续优化，曲面G2连续保证光影反射的流畅性，

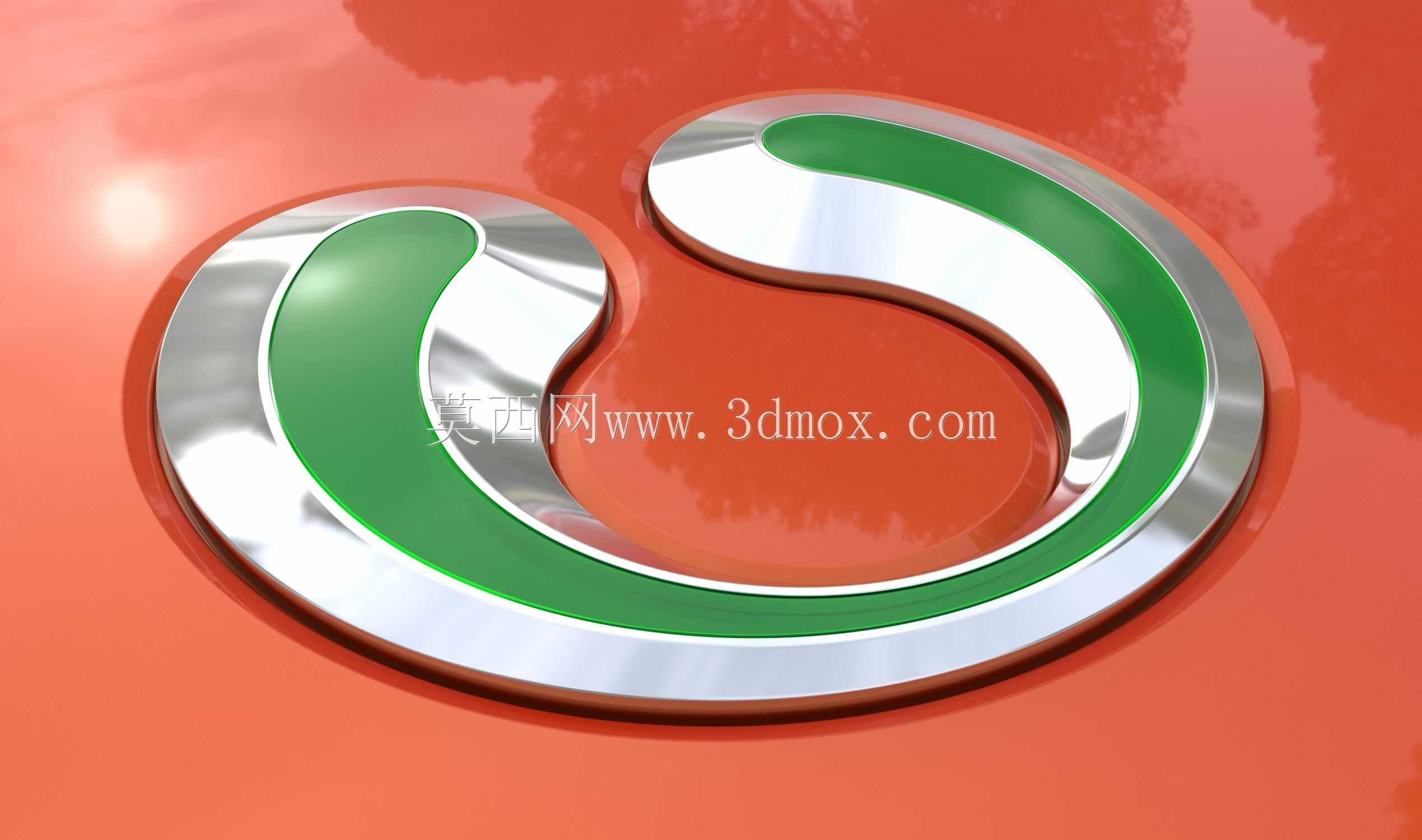

　　不会出现曲面褶皱、光影畸变的问题，装车后在自然光下的反光效果均匀，能清晰呈现造型的流畅线条。从生产制造的角度，该结构可采用ABS基材注塑后表面电镀、烤漆的工艺实现，注塑阶段的拔模斜度统一设置为1.5°，避免注塑件出现顶白、拉伤问题，电镀层厚度控制在0.03mm，保证金属质感的同时不会因为镀层过厚掩盖曲面的细节棱线；绿色烤漆区域做了遮蔽治具定位，治具定位基准与背面安装柱基准重合，保证烤漆边界与造型棱线的对齐度误差不超过0.1mm，不会出现溢漆、边界错位的问题。实际装车验证阶段，该标识可适配不同曲率的安装面，背面的粘接面可根据安装位置的钣金曲率做微调整，保证粘接面与钣金的贴合度达到95%以上，不会出现局部缝隙过大导致的积水、进灰问题；

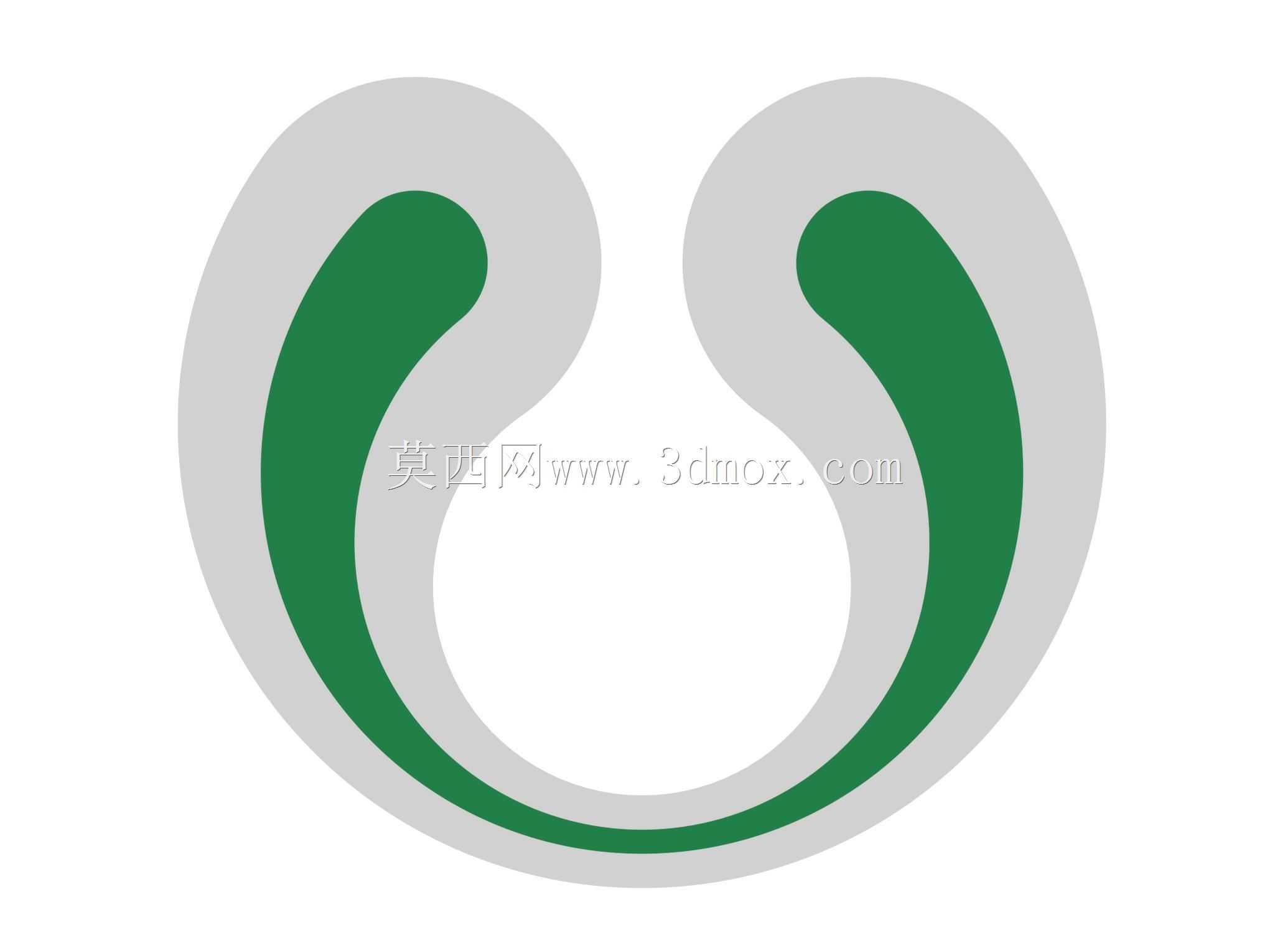

　　标识整体的耐候性满足汽车外饰件的标准要求，可在-40℃到85℃的环境温度下长期使用，不会出现镀层氧化、烤漆变色、粘接失效的问题，同时表面做了耐刮擦处理，日常洗车、轻微剐蹭不会留下明显划痕，长期使用仍能保持较好的外观质感。在造型的比例把控上，U形结构的两个叶片宽度做了等比例优化，内外圈的镀铬边宽度统一为8mm，中间绿色填充区域的宽度随曲面走势做渐变处理，在叶尖交汇位置宽度收窄至5mm，形成自然的视觉收束，不会出现造型臃肿的问题；整体造型的重心落在几何中心位置，安装在车辆前脸居中位置时，视觉平衡感更好，不会出现视觉偏移的问题。
