双叉式弧形曲面连接固定支架结构

项目分类:通用五金配件 发布时间:2022-01-21 ID:514310
  • 双叉式弧形曲面连接固定支架结构
  • 双叉式弧形曲面连接固定支架结构

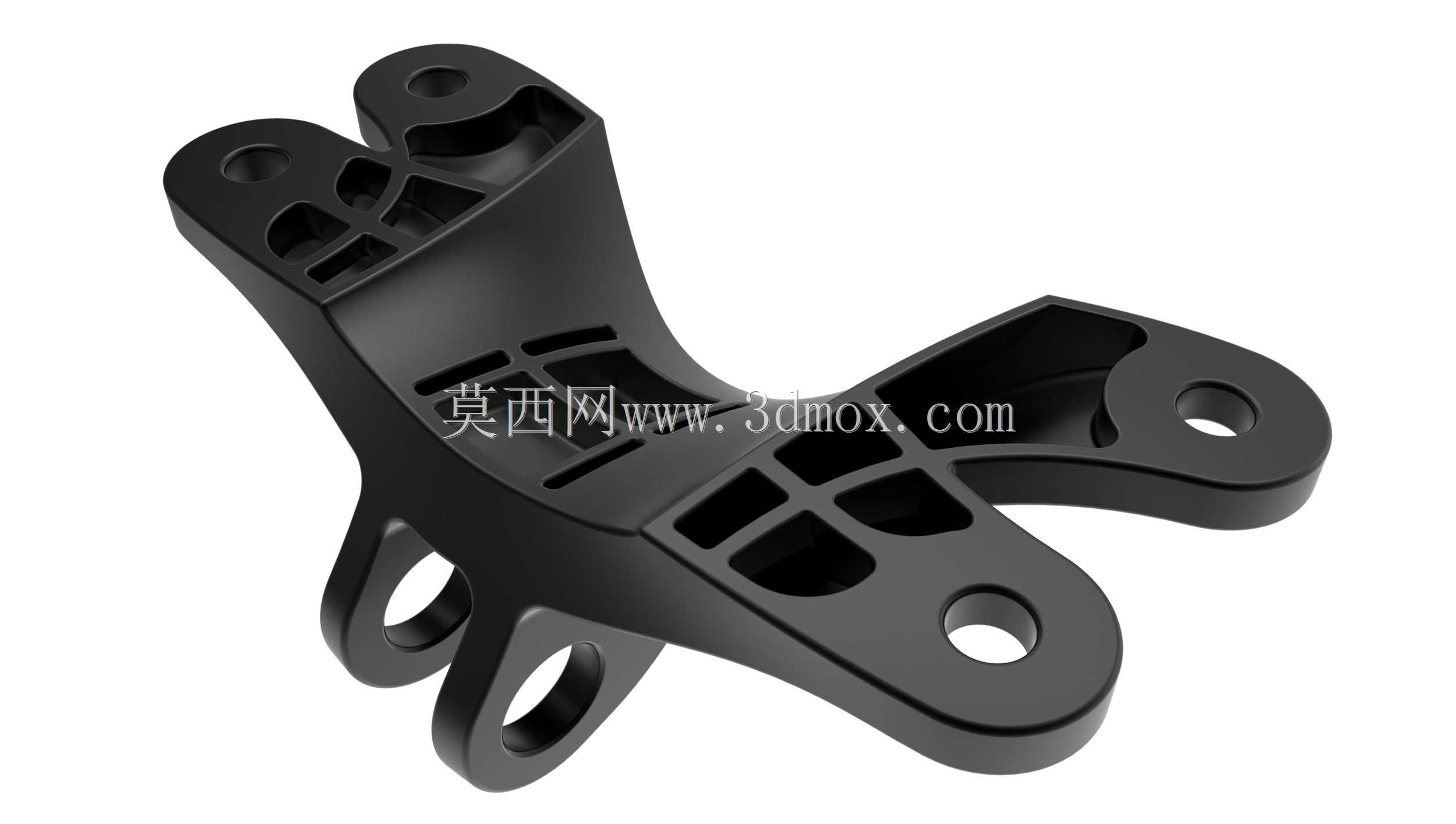

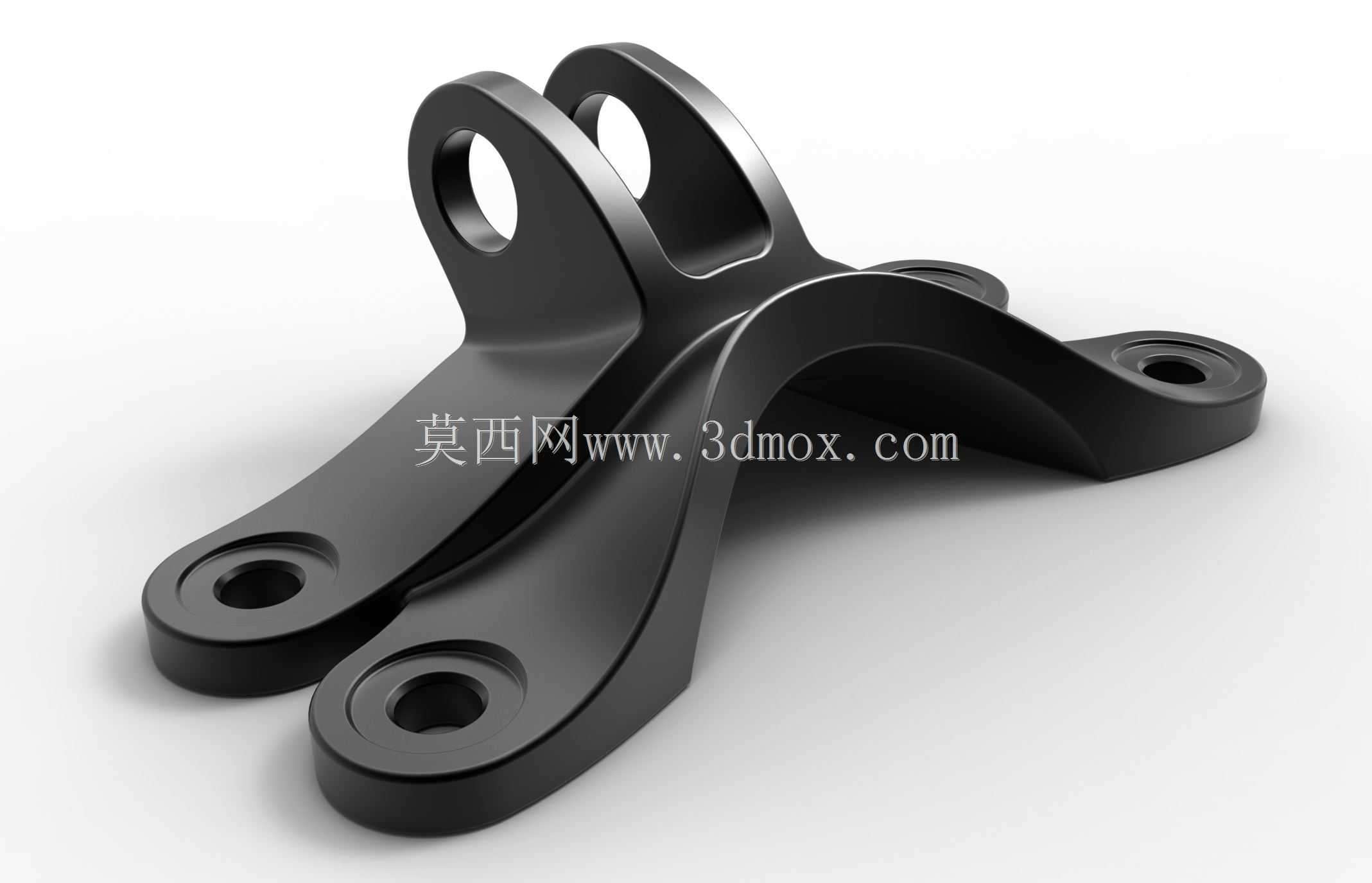

  日常做非标设备结构设计时,这类带双耳铰接位的弧形支架,最常出现在需要小角度摆动、同时要分散安装面载荷的工位上,比如户外小型光伏板的倾角调节支撑端、轻型输送线侧边的挡料臂铰接座、电动代步车的后减震下连接位,甚至部分健身器材的阻力臂连接端,都能看到类似结构的身影,核心是要同时兼顾铰接转动自由度和安装面的抗剪切能力。从结构细节来看,这个支架采用一体成型的对称双叉臂布局,上端两个同轴的带孔耳片是核心铰接位,孔位做了等直径通孔设计,边缘做了小圆角过渡,避免穿装销轴时出现卡滞,同时耳片的厚度经过受力校核,能承受铰接位传递的径向载荷,不会在频繁摆动时出现耳片掰裂的问题。下端两个带沉孔的安装脚,是整个支架的固定基准,

  沉孔设计可以让内六角螺栓安装后头部完全埋入支架表面,不会突出干涉相邻部件的运动轨迹,两个安装脚的中心距是固定的安装边界,设计配套安装板时,要严格对应这个孔距加工螺纹孔或者过孔,同时安装脚的底面做了铣平处理,保证和安装基面完全贴合,不会出现安装后支架歪斜、铰接孔同轴度超差的问题。中间的弧形过渡段不是为了造型好看做的曲面,而是做了等强度的变截面设计,从上端铰接位到下端安装脚,截面厚度随受力弯矩的变化做了平滑过渡,既避免了直角连接处的应力集中问题,又能在满足载荷要求的前提下尽可能减少材料用量,降低整体重量。当初构思这个结构的时候,首先要解决的就是铰接位的同轴度问题,如果两个耳片的孔位不同轴,穿装销轴后会出现别劲的情况,

  轻则转动阻力大磨损快,重则直接出现装配干涉,所以建模时先做单侧耳片的草图,再通过基准面对称镜像,保证两个孔的轴线完全重合,同时给孔位预留了合适的公差带,适配标准规格的圆柱销轴。然后是安装面的平面度要求,两个安装脚的底面必须共面,不然锁紧螺栓后支架会产生内应力,长期受交变载荷的话容易在弧形过渡段出现疲劳裂纹,所以建模时把安装底面设为统一的基准面,所有特征都以这个面为参照做定位。另外要注意的是,弧形段的曲率不是随意画的,要避开周边部件的运动包络,比如当支架绕上端销轴摆动时,弧形的外轮廓不能和相邻的固定结构发生刮蹭,所以在做结构校验的时候,要把支架的最大摆动角度纳入运动仿真,核对整个运动行程里的间隙是否满足安全距离要求。实际应用中,

  这类支架如果用在有振动的工况下,铰接孔内还可以配套压装铜套或者自润滑轴承,降低销轴和孔壁的磨损,延长部件的更换周期,安装时要注意在安装基面和支架脚之间加装防松垫片,避免设备运行时的振动导致固定螺栓松动。从加工角度来说,这个结构如果采用金属材质,可以通过精密铸造做毛坯,再对铰接孔、安装底面做二次机加工保证精度,也可以采用厚板冲压成型后做孔位的精加工,不同的加工工艺对应的尺寸公差预留量要在建模阶段就考虑进去,比如铸造毛坯要给加工面留够1.5-2mm的加工余量,冲压件则要考虑板材的折弯回弹量,调整弧形段的曲率补偿值。很多新手做这类支架设计的时候,容易忽略耳片和弧形臂连接处的圆角过渡,直接做直角连接,实际受力时这个位置会出现严重的应力集中,很容易在受冲击载荷时发生断裂,所以这个模型里所有的转角位置都做了适配壁厚的圆角处理,分散应力传递路径。另外两个安装脚的外轮廓做了切边处理,不是完整的圆形,既可以减少安装时的占用空间,也能起到安装防转的作用,当支架贴紧安装基面时,切边可以和基面上的定位凸台配合,避免锁紧螺栓时支架跟着转动,降低装配难度。
