轻量化镂空骑乘支撑连接支架结构设计

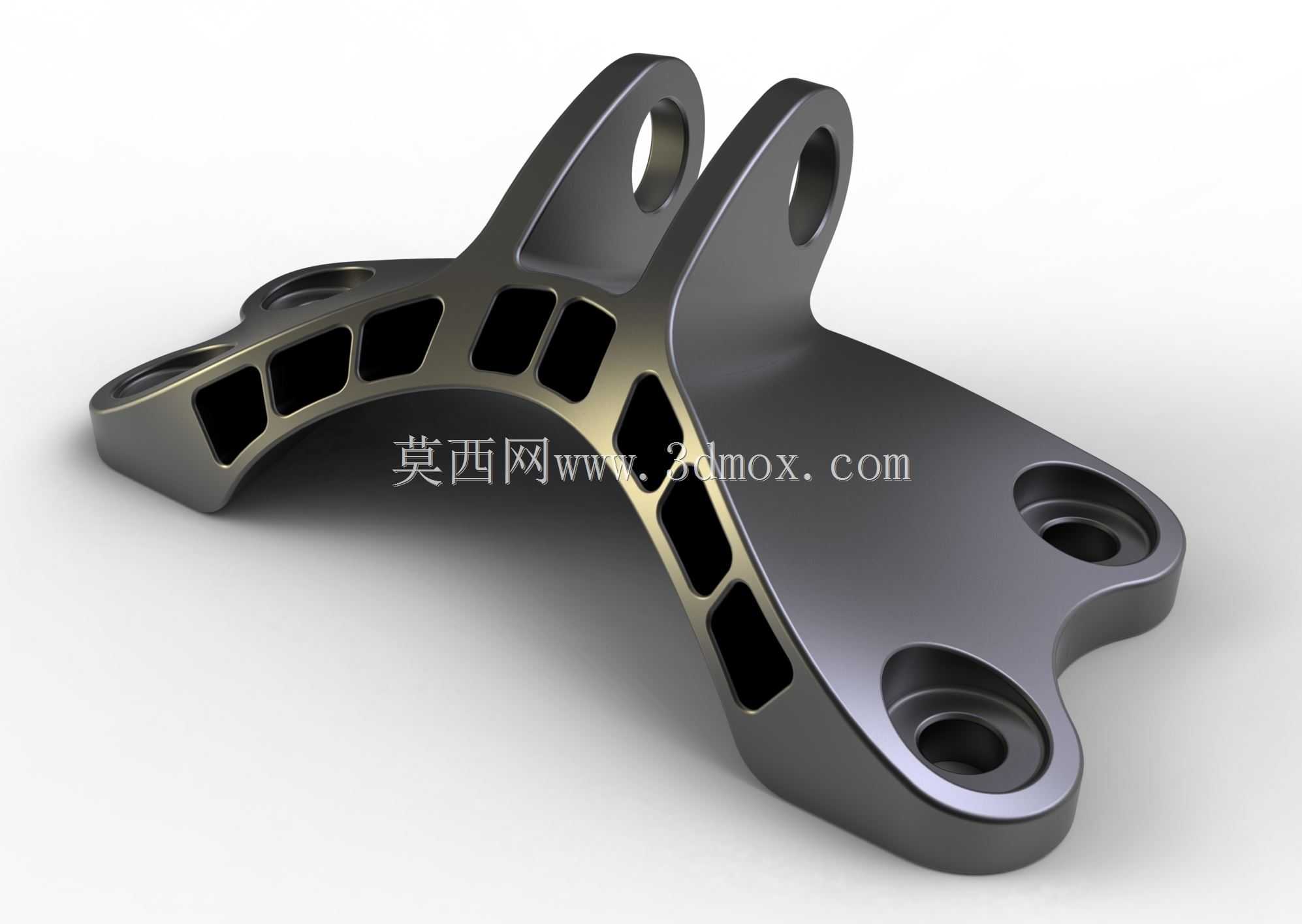

　　这款骑乘支撑连接支架，主要面向骑乘类设备的驾乘受力连接场景，常见于休闲骑行载具、户外骑乘游乐设施、轻型代步骑乘设备的驾乘受力点位，承担驾乘过程中人体载荷传递、构件间刚性连接的核心作用，区别于普通平板式连接支座，该支架在结构设计阶段就充分考虑了骑乘场景下的动态受力特性，既要承受垂直方向的人体静载荷，还要缓冲骑行过程中颠簸带来的交变冲击载荷，同时还要兼顾构件本身的重量控制，避免额外增加骑乘设备的簧下质量或者整体负载。从结构形态来看，支架整体采用弧形过渡的承力构型，主体贴合骑乘设备的安装基面做了随形的贴合面设计，底部设置三个带沉孔的安装点位，沉孔深度刚好覆盖常用内六角圆柱头螺钉的头部高度，安装后螺钉头部不会突出支架表面，

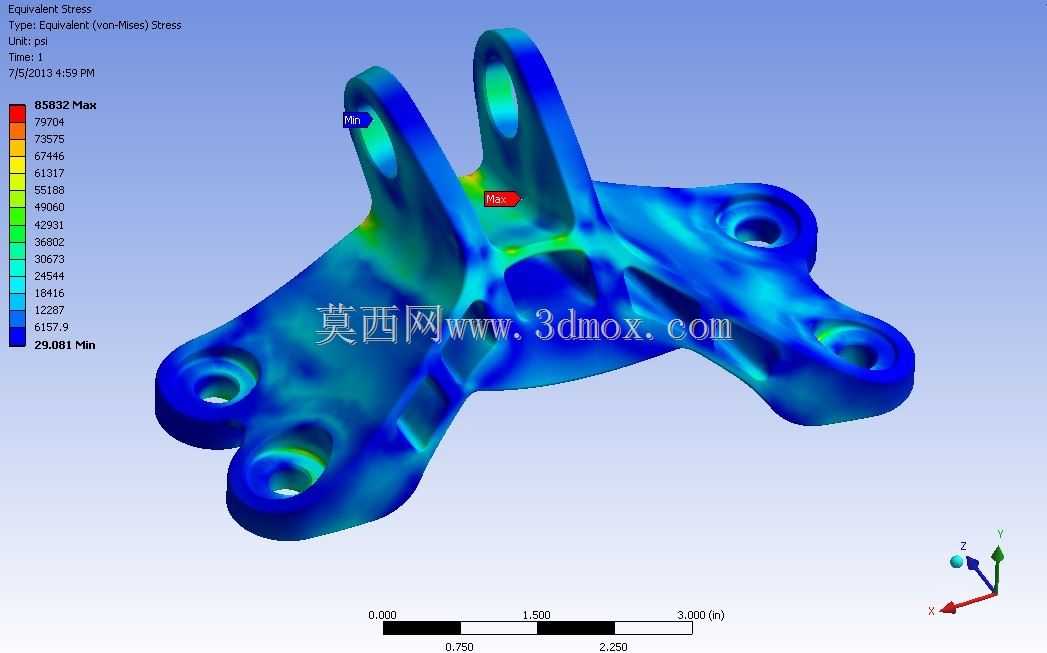

　　避免对驾乘接触区域造成干涉，三个安装孔的孔位间距按照骑乘设备主承力梁的标准安装跨距设计，安装边界预留了足够的扳手操作空间，装配时不需要额外定制特殊工装，使用常规内六角扳手即可完成锁紧操作。支架上部设置两个带通孔的连接耳片，耳片的开孔轴线与底部安装面呈固定倾角，刚好匹配骑乘部件的铰接安装角度，耳片与主体衔接的位置做了大圆角过渡处理，避免应力集中导致的交变载荷下疲劳断裂问题，这部分的圆角半径经过受力仿真验证，在最大冲击载荷下衔接位置的应力值远低于材料的屈服强度，能够满足长期使用的强度要求。最具设计特点的是支架主体的镂空减重结构，沿着支架的弧形承力梁方向，均匀布置了多个梯形镂空槽，镂空槽的边缘全部做了倒角处理，既不会因为锐边造成装配划伤，

　　也能有效降低应力集中系数，这种镂空设计不是单纯为了造型美观，而是在拓扑优化的基础上，去除了承力过程中应力水平极低的冗余材料，在保证整体刚度、强度满足使用要求的前提下，相比同尺寸实心支架重量降低了近百分之四十，对于骑乘类设备来说，重量的降低能够直接提升操控灵活性，减少材料消耗也能降低批量生产的成本。支架的整体外形没有突兀的突出结构，所有外边缘都做了圆滑过渡，表面可以根据使用场景做阳极氧化、喷塑或者电镀处理，适配不同骑乘设备的外观风格，安装基面的平面度控制在合理公差范围内，装配后不会出现安装间隙导致的受力不均问题，上部铰接孔的尺寸公差按照常用铰接销轴的配合精度设计，既不会因为间隙过大导致连接晃动，也不会因为过盈造成装配困难。

　　在实际使用场景中，这款支架安装在骑乘设备的驾乘区域下方，上部连接驾乘承托部件，下部固定在设备的主承力框架上，当驾乘人员坐上去之后，垂直方向的载荷通过上部两个耳片传递到支架主体，再通过底部三个安装点均匀分散到主框架上，镂空的结构在承受冲击载荷时还能产生微小的弹性形变，吸收一部分颠簸带来的振动，提升驾乘的舒适感，不会像完全刚性的实心支架那样把所有振动直接传递到驾乘人员身上。设计过程中还充分考虑了不同使用环境的适配性，支架的构型没有容易积水的凹槽结构，户外使用时雨水可以顺着弧形表面自然流下，不会因为积水造成锈蚀问题，镂空的结构也减少了泥沙、灰尘的附着面积，日常维护只需要简单冲洗即可，不会出现泥沙淤积在构件缝隙难以清理的问题。从安装边界来看，支架整体的外轮廓尺寸控制在紧凑的范围内，不会和周边的操控部件、传动构件产生运动干涉，在设计阶段就已经做了运动仿真校核，在骑乘部件的全行程摆动范围内，支架和周边构件的最小安全间隙满足设计规范要求，不会出现运动过程中剐蹭、卡滞的问题。
