鲍尔下拉式拖车承载牵引结构设计

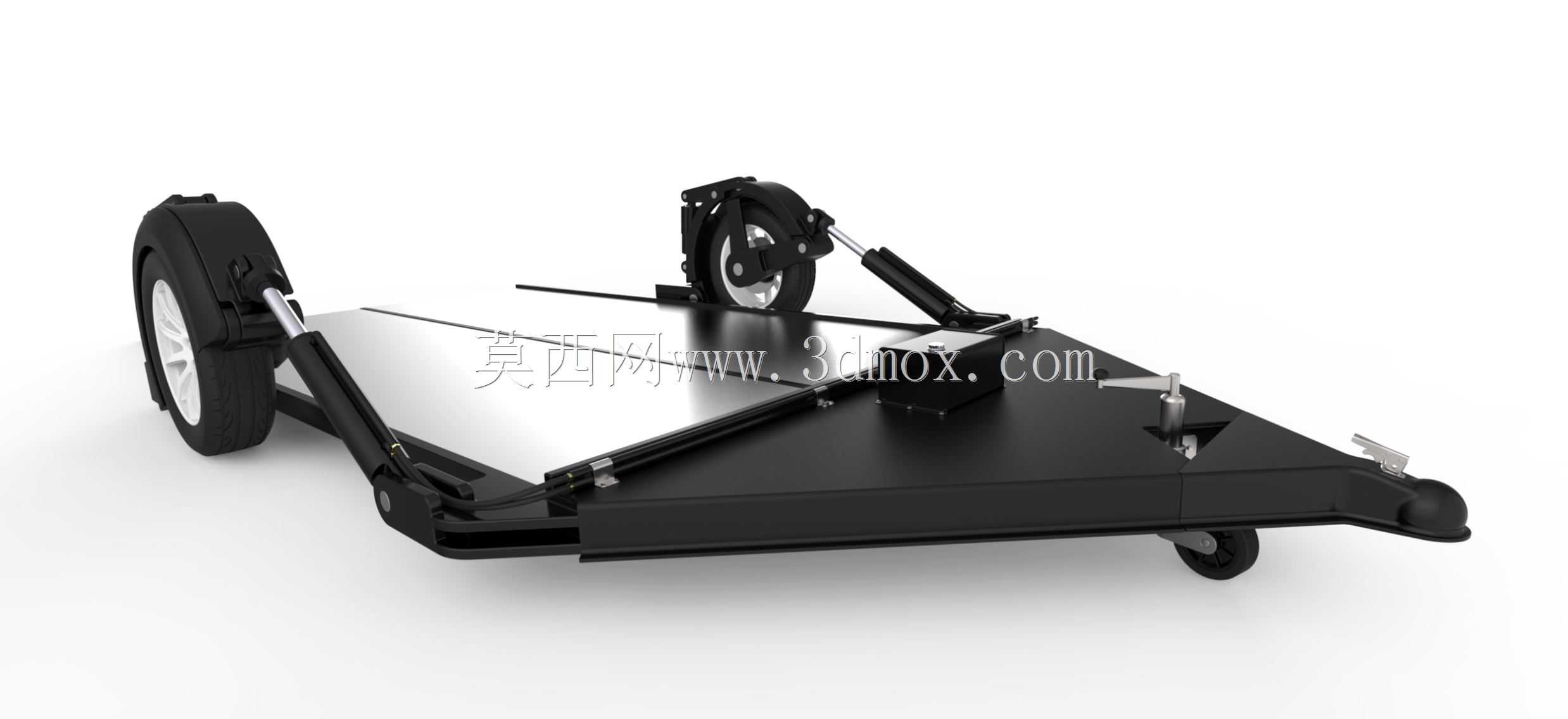

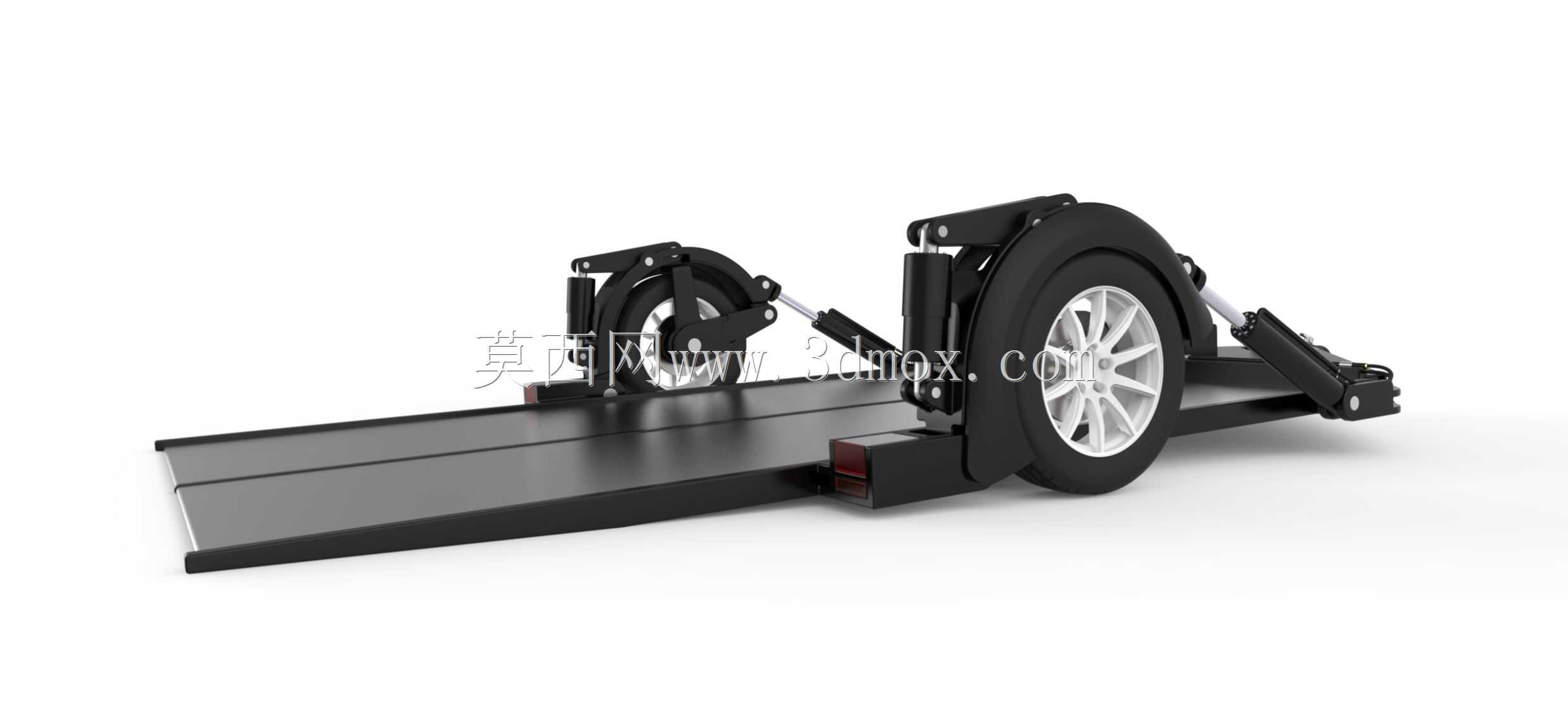

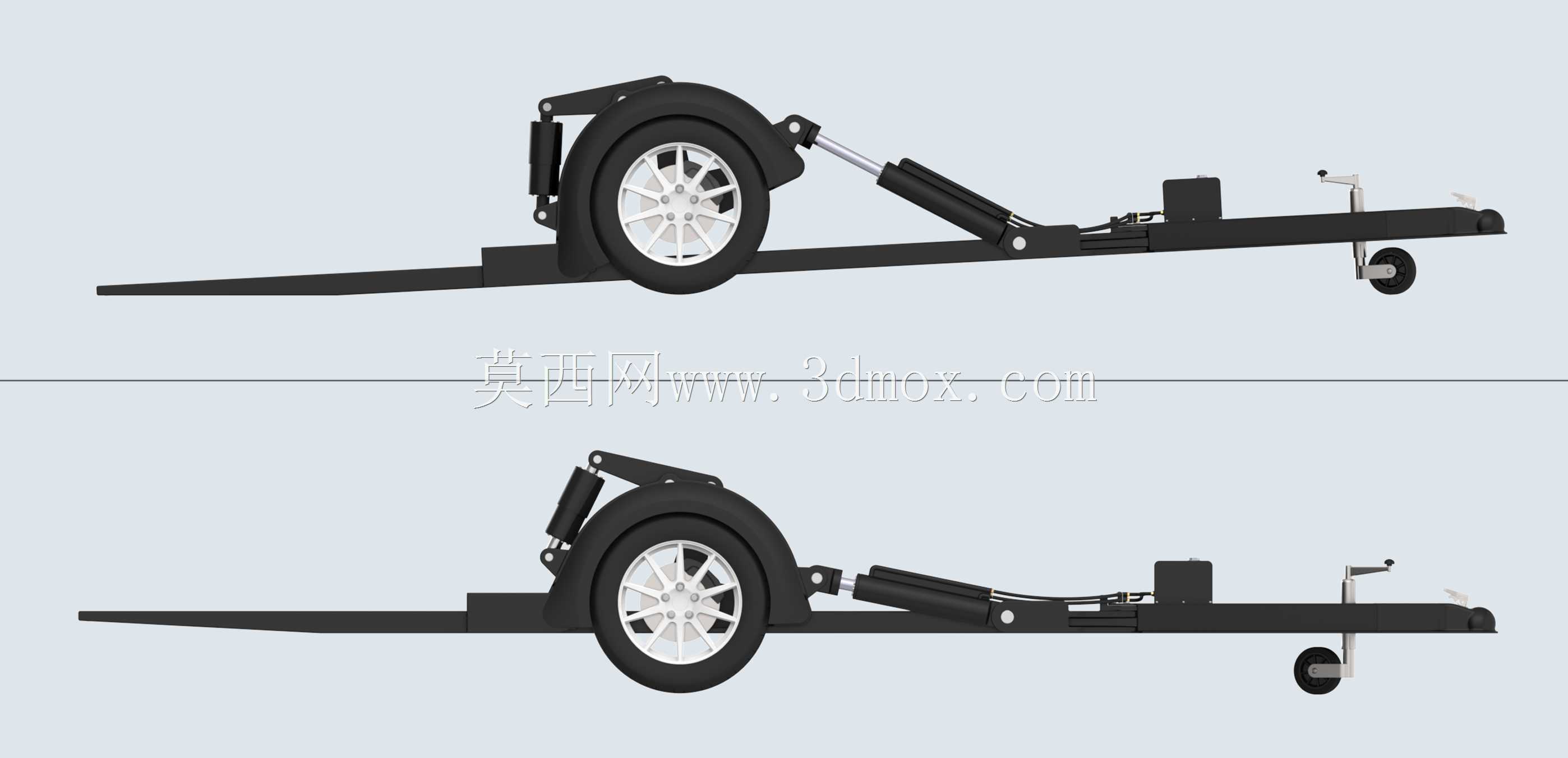

　　在道路救援、车辆短途转运、改装车厂区调度这类场景里，这类下拉式拖车的使用频率一直不低，尤其是面对底盘高度差异大的家用乘用车、小型改装赛车时，传统固定角度的拖运装置经常会出现托底、牵引角度过大损伤被拖车辆前杠或者悬挂的问题，这款结构的设计初衷就是解决这类适配性痛点。从实际使用逻辑来看，该装置挂载在牵引车辆尾部时，可实现3度的牵引倾角，非工作状态下能够完全放平收纳，不会超出牵引车尾部的安全外廓边界，不会影响牵引车本身的正常行驶通过性。核心的升降功能依靠中央布置的液压泵实现动力输出，液压活塞分别延伸至两侧的低位平台与提升结构，每个提升点位都对应独立的活塞连接，储液罐直接集成在泵体安装位上，缩短液压管路的排布长度，

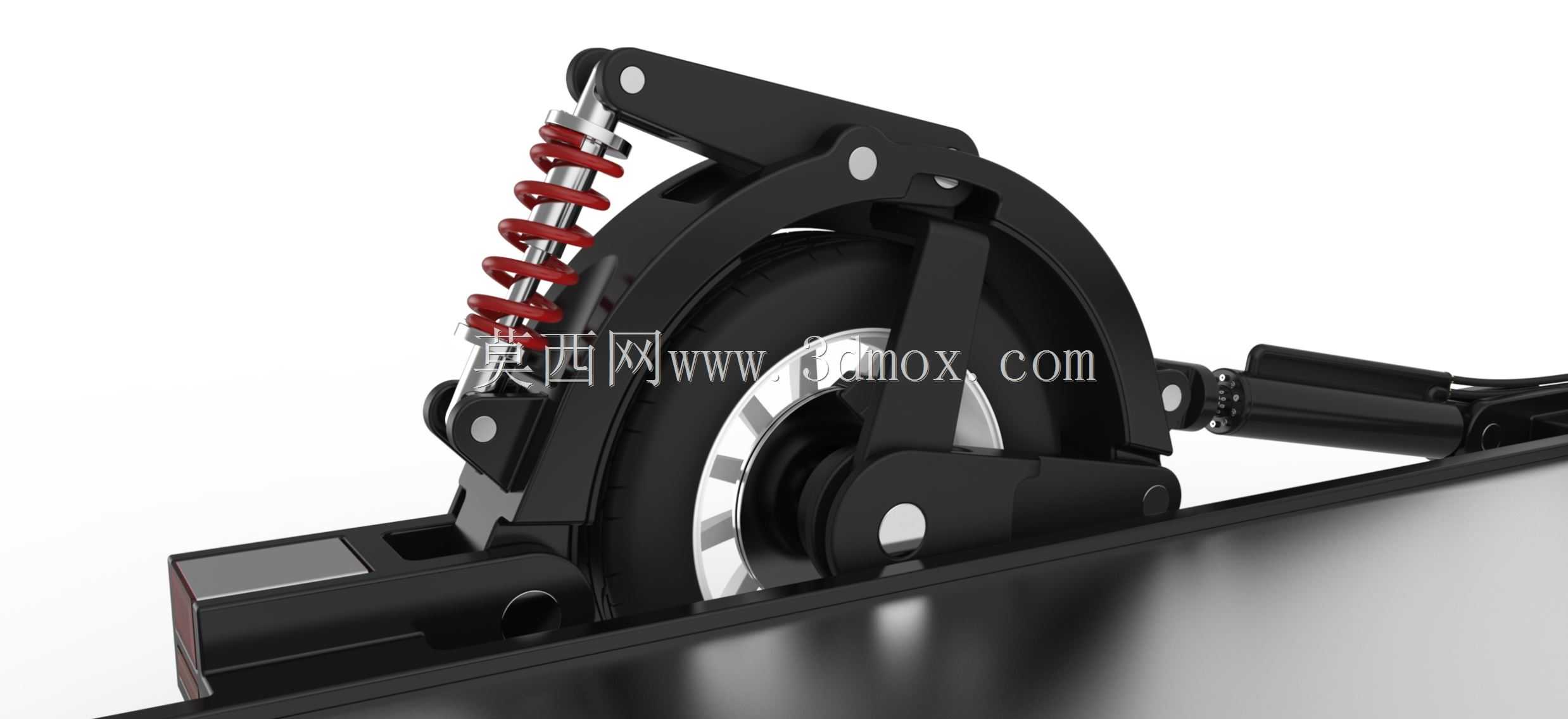

　　减少管路弯折带来的压力损失，常规状态下依靠电气系统驱动液压回路完成升降动作，遇到电气系统故障或者无供电的场景，也可以切换手动泵模式完成平台的升降操作，不会因为单一动力源失效导致设备无法使用。悬挂结构的设计做了空间优化，为了尽可能压缩设备整体的横向占用宽度，悬挂组件全部布置在车轮的上方区域，允许车轮在受压时向上产生位移，参考山地自行车的中央悬挂枢轴臂结构来传递车轮的垂直运动载荷，这种布局既把整体宽度控制在紧凑范围内，又能保证车轮有足够的跳动空间，哪怕视觉上看车轮与挡泥板间隙很小，实际预留的弹跳行程完全满足非铺装路面拖行的缓冲需求，不会出现车轮磕碰挡泥板的卡滞问题。整体结构的承载平台为平直板式结构，被拖车辆的车轮直接驶上平台后完成固定，

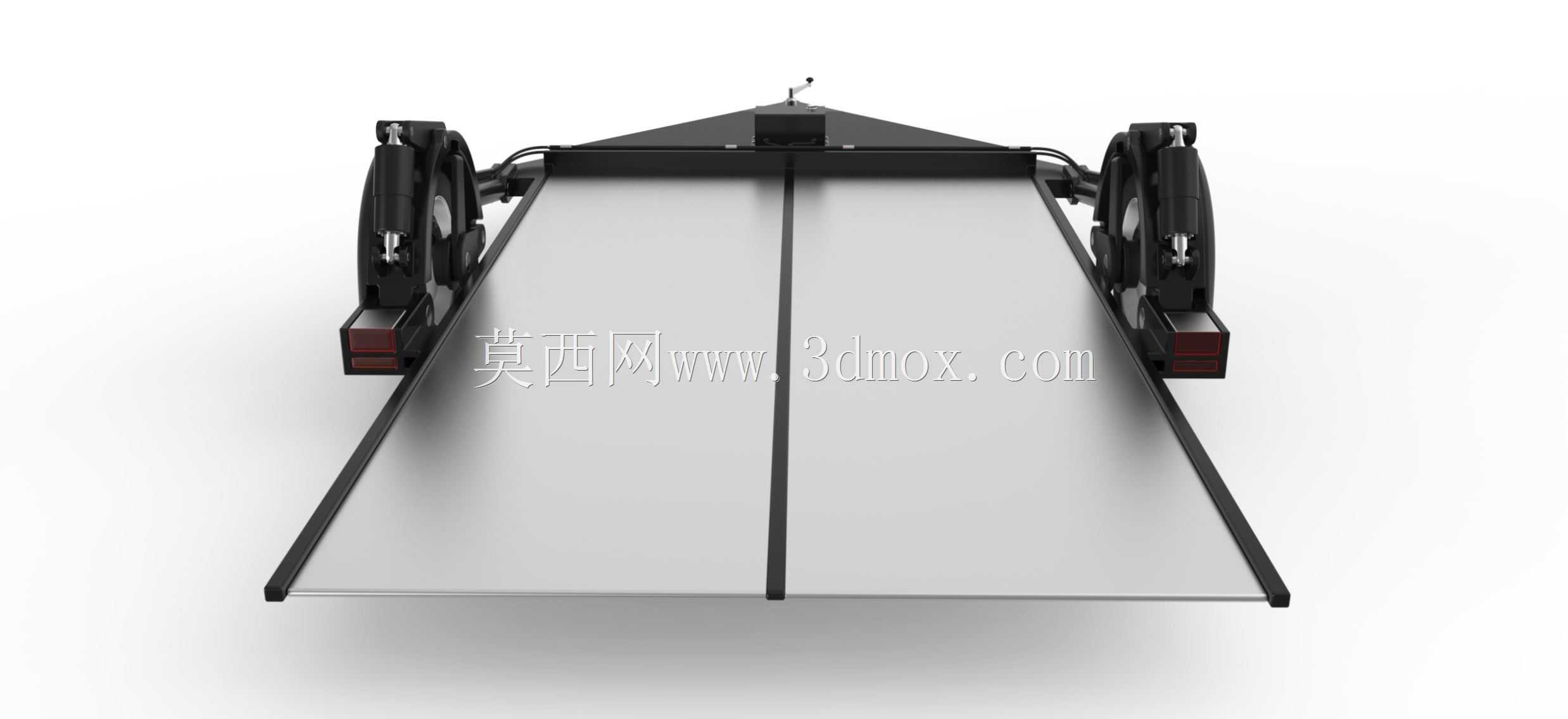

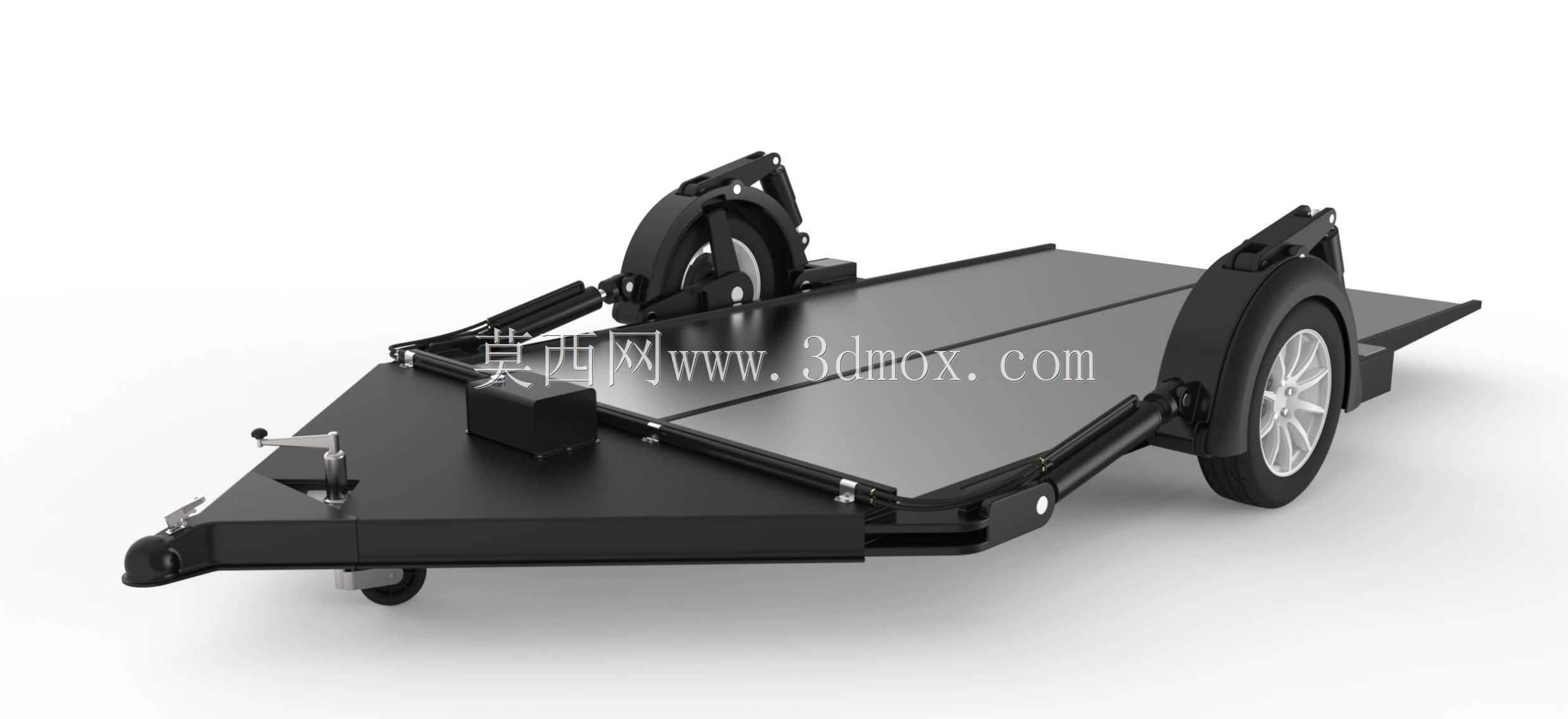

　　不需要额外加装辅助坡道，平台表面做了防滑纹理处理，避免拖行过程中被拖车辆出现移位。尺寸边界上，整体长度控制在2816mm，总宽度为5330mm，侧高仅225mm，这个低侧高设计可以适配绝大多数低底盘跑车、改装车的驶入需求，不需要额外垫高平台就能让低离地间隙的车辆顺利开上承载位。结构设计上做了参数化的可调预留，需要调整轨道高度时，不需要改动整体装配结构，只需要调整活塞上支座的位置，活塞套管会随着活塞延伸量的变化自动适配长度，对应的悬架线圈参数也可以通过修改悬架总成里的对应参数完成联动更新，曲线缓冲件的高度调整后，整个悬架结构在装配体里会自动完成压缩或延伸的姿态匹配，不需要逐个零件重新配合约束。骑师轮的调整逻辑也做了简化，

　　只需要打开骑师轮组件的对应文件，就可以直接调整车轮的安装高度与旋转角度，快速适配不同牵引车辆的拖车钩安装高度，不需要反复修改整体装配的配合关系。非工作状态下，整个结构可以完全折叠放平，贴靠在牵引车尾部，不会遮挡牵引车的尾灯与号牌，行驶过程中的风阻也远高于传统立起式的拖运装置。液压回路的布置避开了车轮的跳动行程范围，所有管路都沿着平台底部的加强梁排布，用管卡固定在梁体上，避免拖行过程中碎石飞溅打坏管路，也不会因为车轮上下运动拉扯到液压管路。车轮选用的是常规乘用车小尺寸轮毂搭配充气橡胶轮胎，在铺装路面拖行时的缓冲性能足够，也方便后期更换易损件，不需要定制特殊规格的轮胎。整个结构的受力点全部集中在中央主纵梁与牵引连接座位置，平台面板只承担被拖车辆的垂直载荷，牵引时的纵向拉力全部由纵梁传递到牵引车的拖车钩上，避免面板受力出现变形。挡泥板的弧度做了优化，刚好覆盖车轮上半部分的甩泥范围，又不会干涉车轮的最大跳动行程，哪怕是满载状态下压缩到极限位置，轮胎也不会和挡泥板发生硬接触。
