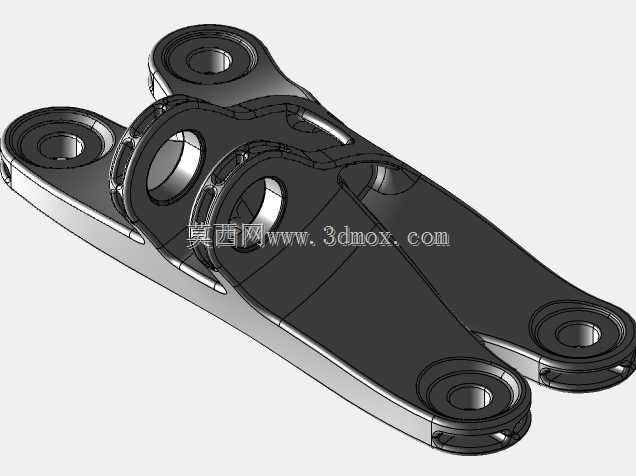

在户外动力设备、小型乘用机具的结构布局中,这类支撑托架往往承担着核心功能部件与主车架之间的连接载荷,既要传递部件工作过程中的振动与冲击,又要控制自身重量以降低整机的簧下质量,避免额外增加动力系统的负载。从实际装车场景来看,这类托架多布置在机具侧部的安装点位,上方对接功能组件的固定卡脚,侧部四个带通孔的安装耳通过螺栓与主车架的安装面锁合,安装耳的孔位同轴度、安装面的平面度直接决定了装配后组件的定位精度,若孔位偏差超过0.2mm,装配时就会出现螺栓强制穿入的问题,长期运行后容易在孔边产生应力集中,引发疲劳裂纹。

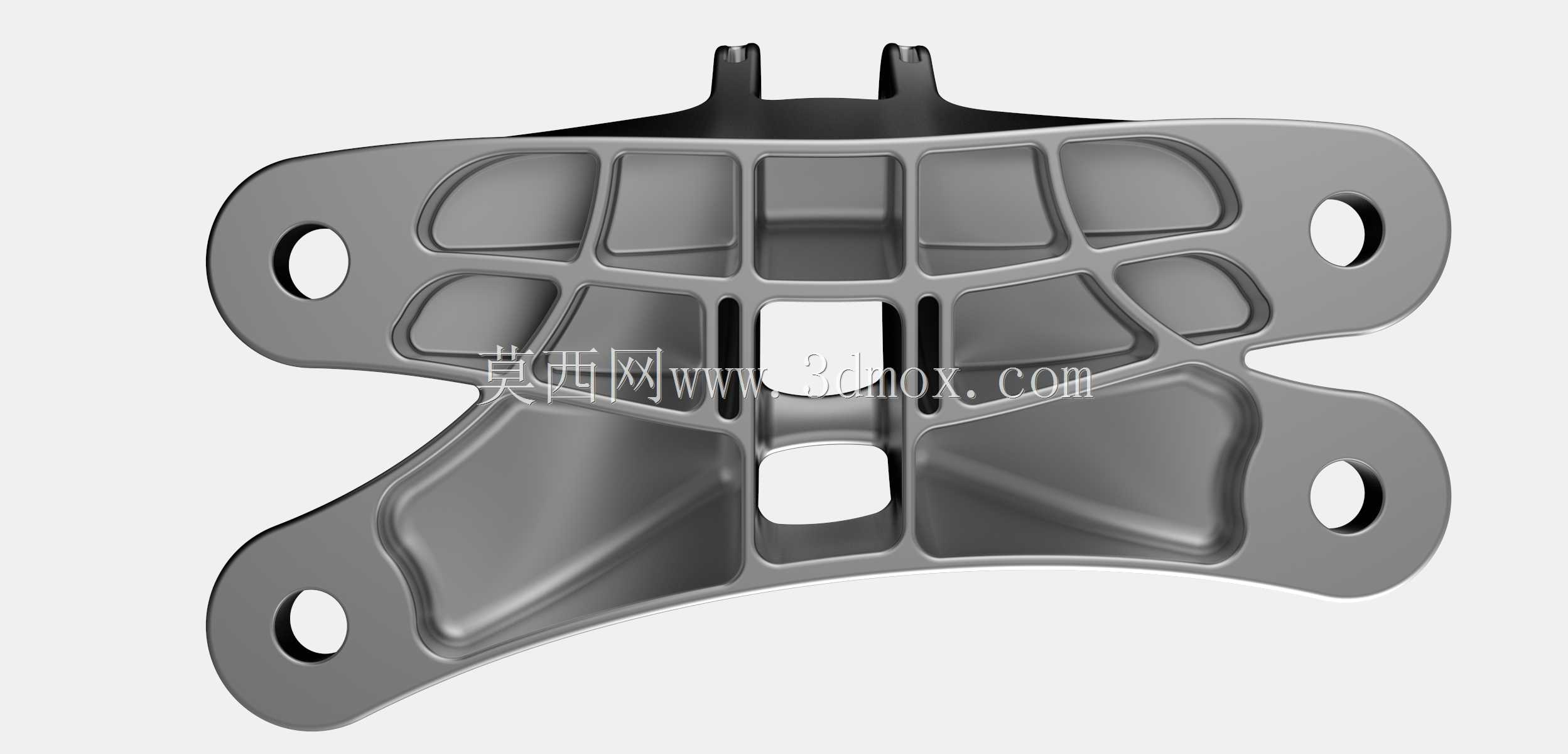

从结构设计逻辑来看,该托架采用了拓扑优化后的筋格布局,没有采用传统的整块实心板材铣削成型方案,而是在保证整体刚度的前提下,挖除了非主承力路径上的多余材料,最终实现了近八成的减重效果,原始实心结构重量超两百克,优化后仅余四十余克,这种减重幅度对于对重量敏感的户外便携机具、竞速类乘用设备而言,能够有效提升整机的动力响应表现。托架中部的镂空区域并非随意开设,一方面是为了避让功能组件下方的凸起结构,给部件安装预留足够的安全间隙,避免装配后出现运动干涉,另一方面也能形成自然的散热通道,当上方对接的功能组件运行发热时,空气可以顺着镂空格槽流动,带走部分热量,降低组件的工作温升。

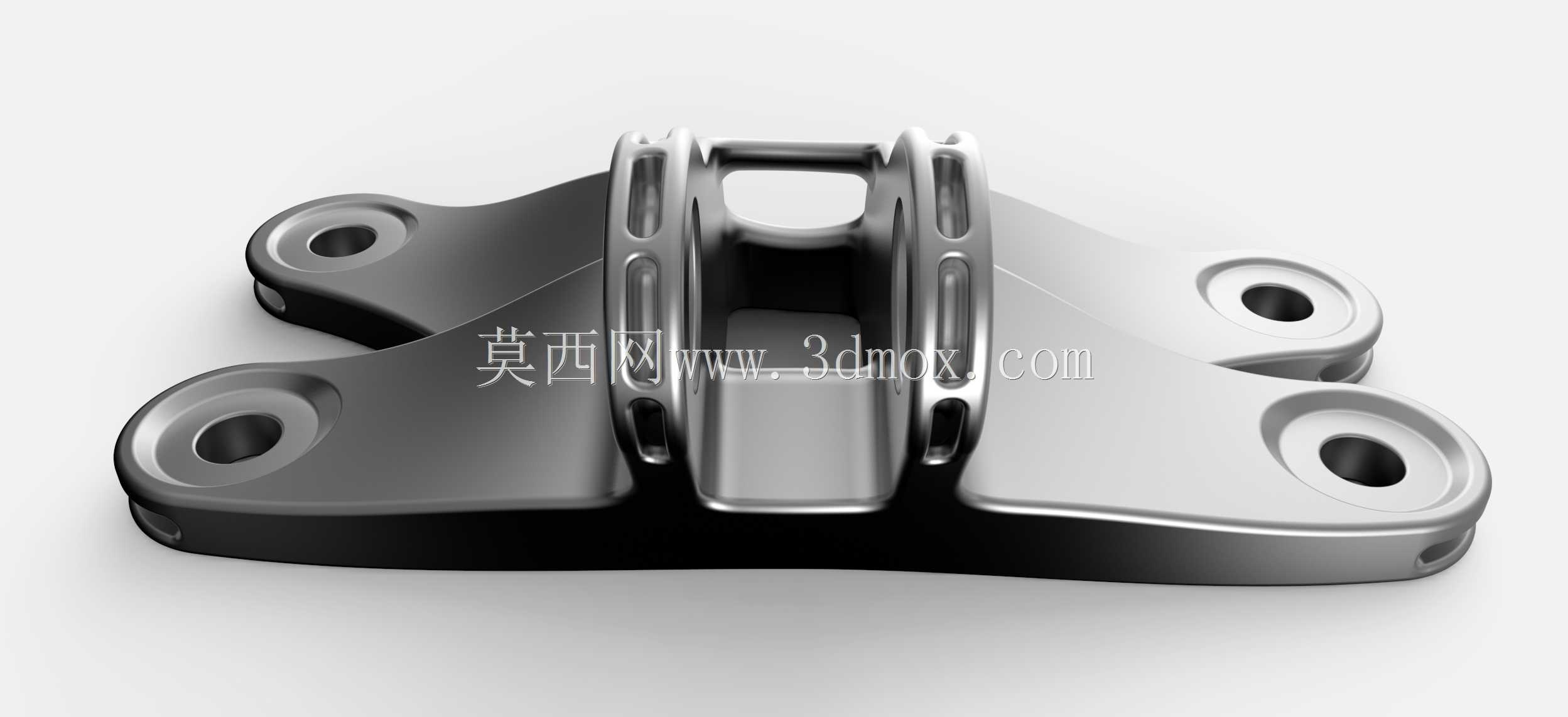

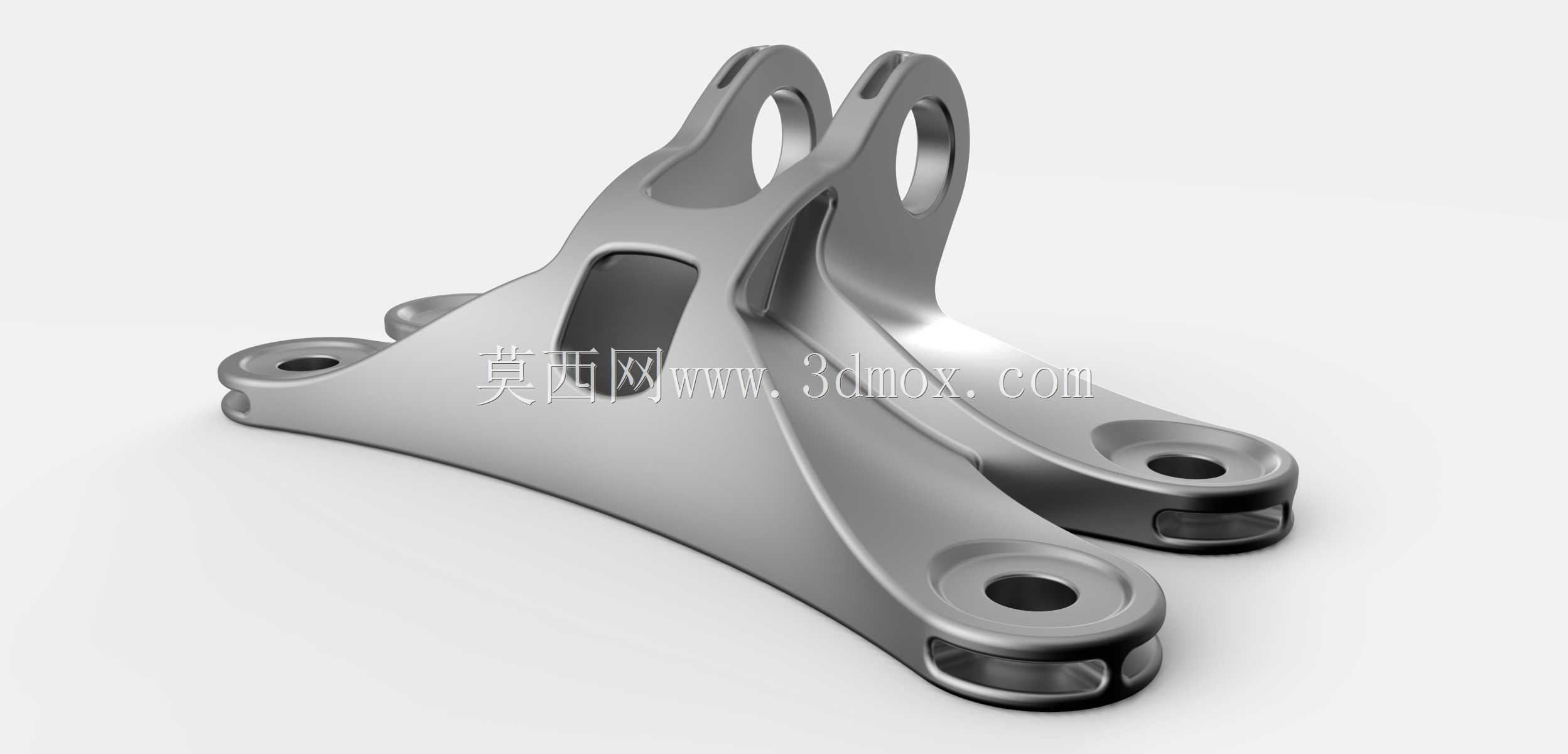

细节结构上,托架顶部的两个对称卡脚采用了窄槽式设计,卡脚的开口尺寸与对接组件的卡接凸台尺寸匹配,装配时先将卡脚卡入凸台完成预定位,再锁紧四个安装耳的固定螺栓,能够大幅提升装配效率,减少装配过程中的对位调整时间。所有筋条的交接位置都做了圆弧过渡处理,没有尖锐的直角转角,避免了热处理或者压铸成型过程中出现应力集中导致的开裂问题,同时筋条的厚度从安装耳位置向中部镂空区域逐渐收窄,符合载荷传递的路径分布——安装耳位置是螺栓锁紧的受力点,载荷通过筋条向托架整体扩散,逐渐收窄的筋条既不会造成材料浪费,也能保证载荷传递过程中结构不会出现局部失稳。
安装边界方面,四个安装耳的通孔中心距严格匹配主车架上的预装螺纹孔位,安装耳的背面设计有0.5mm深度的沉台,用于贴合车架上的定位凸点,装配时能够快速完成对位,不需要额外的工装辅助定位。托架的整体厚度控制在适配M6固定螺栓的范围内,安装耳处的实体厚度足够承受螺栓锁紧时的压紧力,不会出现锁附时结构压溃变形的问题。表面处理上,整个托架的非配合面做了均匀的粗糙化处理,既可以提升涂装层的附着力,也能在长期户外使用过程中减少表面积水留痕的问题,配合面则保持了较高的平面度,保证螺栓锁紧后连接面的贴合紧密性,避免运行过程中出现连接松动。

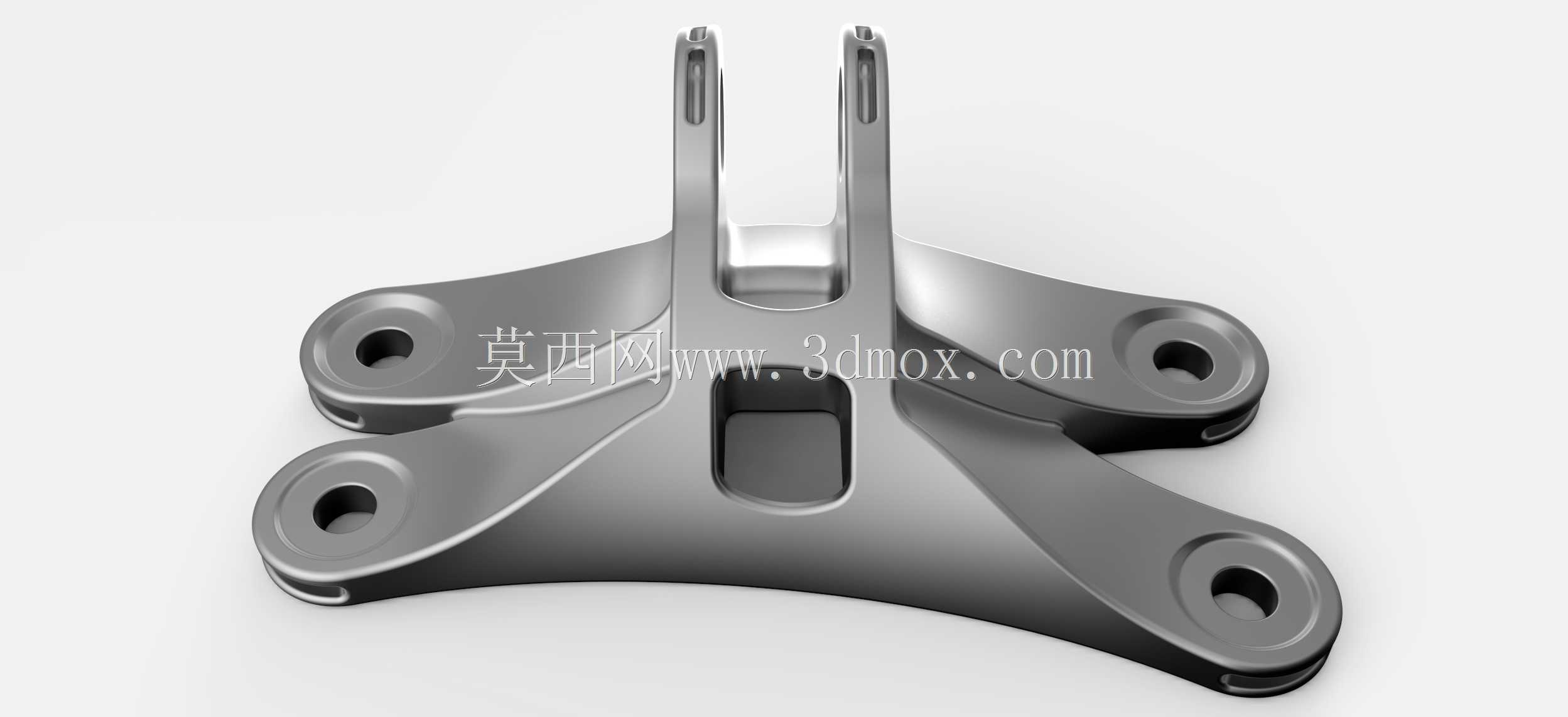

从受力特性来看,该托架主要承受垂直方向的静载荷以及机具运行过程中的交变振动载荷,筋格的布局方向顺着主应力的传递方向设置,当上方组件施加垂直向下的载荷时,载荷会顺着上下两层的横向筋条传递到两侧的安装耳上,再通过螺栓传递到主车架,纵向的筋条则主要承担侧向的冲击载荷,避免机具侧倾时托架出现侧向变形。中部的方形镂空区域刚好对准功能组件的接线或者管路引出位置,不会对管线的布置造成遮挡,管线可以直接从镂空位置穿出,顺着车架的布线槽固定,减少了管线弯折的风险,提升了管线的使用寿命。
