内燃机用异形燃烧室活塞结构设计

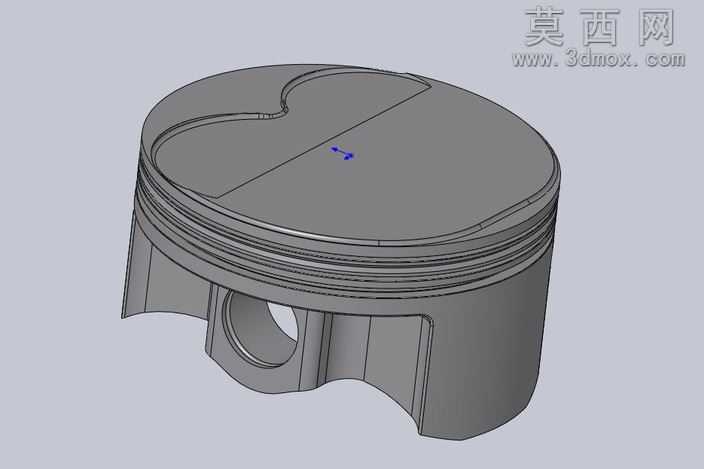

本作品为内燃机核心部件活塞的三维参数化建模成果，建模过程以实际内燃机工作工况的性能需求为核心导向，全程依托三维参数化设计工具完成全流程构建。建模初期先梳理活塞的功能逻辑：活塞作为内燃机内承受燃气爆发压力、完成往复运动传递动力的核心零件，需要同时满足高强度、轻量化、密封适配、热稳定性等多重要求，因此建模时先从活塞头部的异形燃烧室轮廓入手，区别于常规平顶活塞结构，本次设计的活塞顶面采用不对称的凹坑造型，该造型经过曲面曲率反复调整，能够在压缩行程中组织合理的进气涡流，优化油气混合效果，提升燃烧效率。头部区域依次设计了多道环槽结构，每道环槽的宽度、深度以及槽岸的高度都经过参数化约束，分别适配气环与油环的安装尺寸，环槽的边角位置做了微小的倒角处理，既可以避免安装时刮伤活塞环，也能减少工作过程中的应力集中。活塞销座部分采用加厚的支撑结构，销孔内壁做了高精度的圆柱面约束，销座与活塞裙部之间设计了过渡加强筋，能够将燃气爆发带来的顶部压力均匀传递到销孔位置，避免局部应力过大导致零件变形。裙部采用非对称的型线设计，既可以保证活塞在气缸内往复运动时的导向精度，又能预留合理的热膨胀间隙，避免热机状态下出现拉缸问题。材质设定阶段，为活塞本体赋予了高硅铝合金的材质属性，调整了金属材质的漫反射、粗糙度与金属度参数，还原铝合金活塞表面经机加工后的细腻金属质感，渲染时采用柔和的环境光搭配定向补光，清晰呈现活塞各部分的结构轮廓与曲面细节，既保证整体视觉效果简洁直观，也能让观看者快速识别活塞各功能区域的结构特征。整个建模过程所有尺寸都做了参数化关联，后续如果需要调整燃烧室容积、活塞直径、环槽数量等参数，只需要修改对应参数即可快速完成模型更新，能够适配不同排量、不同性能要求的内燃机设计需求，为后续的有限元受力分析、运动仿真以及实际加工生产提供精准的三维模型基础。
