带安装座圆盘端传动轴结构设计

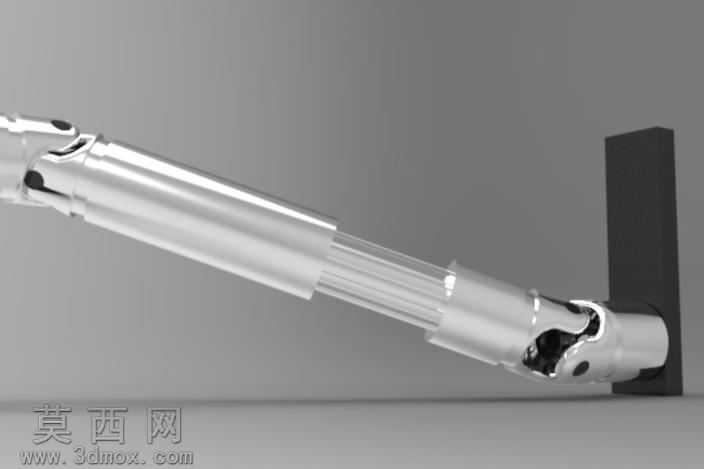

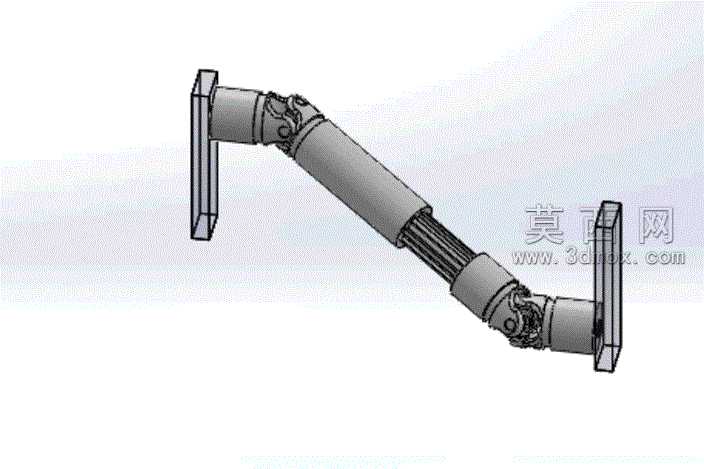

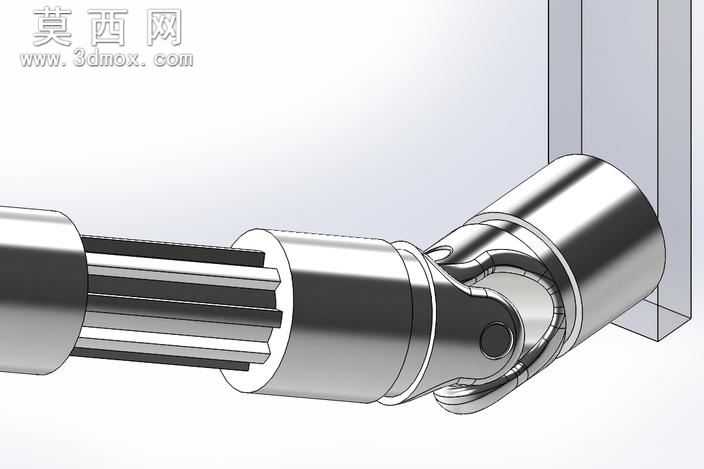

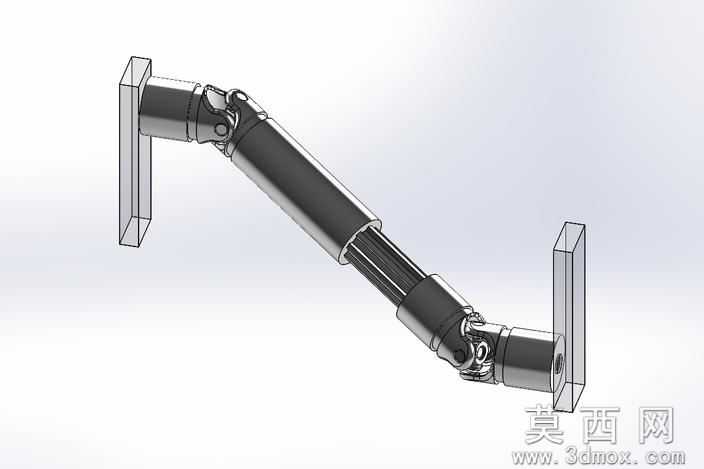

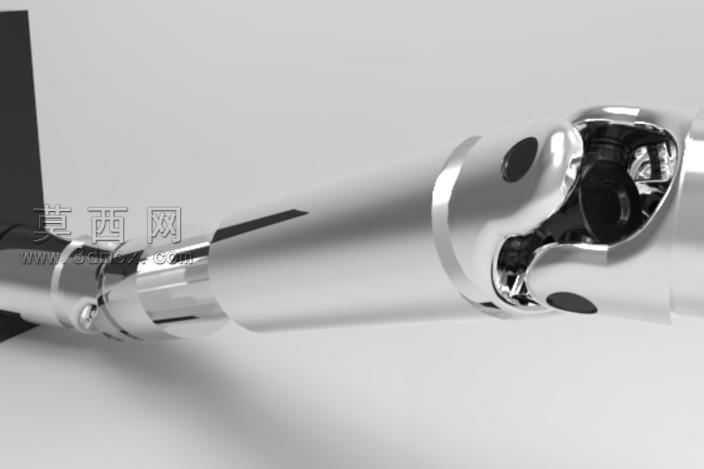

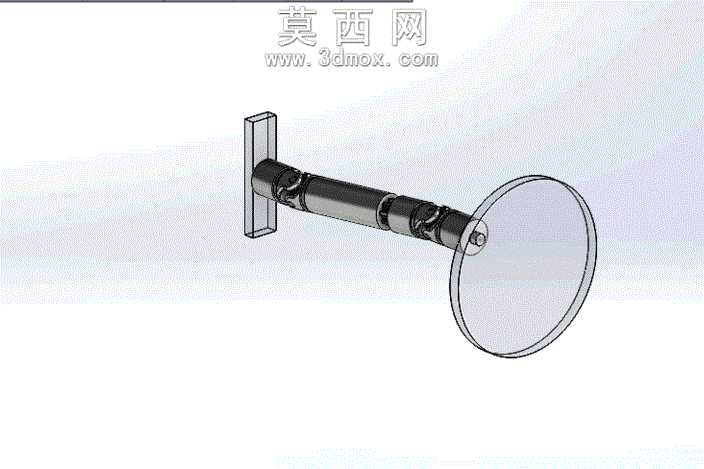

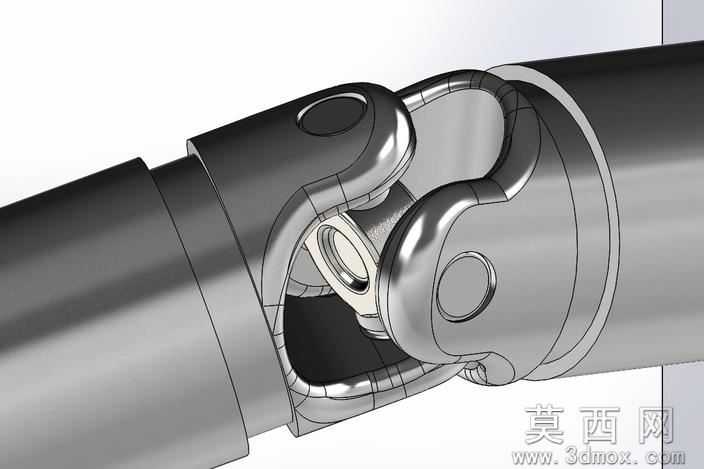

本作品为带安装固定座与圆盘输出端的传动轴三维建模成果，建模过程严格遵循机械传动部件的实际设计规范，首先对传动轴整体功能进行拆解，将其划分为安装固定段、中间传动段、万向连接段、圆盘输出段四个核心功能模块，逐一完成各模块的参数化建模。建模阶段首先确定安装座的尺寸基准，采用矩形块状结构设计安装座，预留与外部机架连接的安装平面，保证安装定位的精准性；中间轴体部分采用阶梯轴结构设计，根据传动扭矩需求匹配各段轴径，轴段过渡位置设置圆角倒角，避免应力集中问题，提升部件使用寿命。两处万向节结构是本模型的核心设计点，建模时还原了十字轴式万向节的内部配合结构，包括十字轴本体、轴承配合位、连接叉的卡位结构，保证万向节可实现一定角度范围内的扭矩传递，适配安装端与输出端存在角度偏差的使用场景。输出端的圆盘结构采用薄壁圆盘设计，盘面厚度均匀，中心位置设置与轴端配合的定位孔，孔位与轴端采用过盈配合的参数设定，保证扭矩传递过程中圆盘不会出现松脱问题。材质渲染阶段，对轴体与万向节金属部件赋予合金钢材质，调整金属粗糙度、反光度参数还原金属加工后的质感，安装座赋予铸铁材质体现基座的厚重稳定感，圆盘部分赋予半透明工程塑料材质，清晰展示圆盘与轴端的配合关系。整体装配过程严格按照实际装配顺序完成，添加同轴度、贴合面等装配约束，保证各部件之间的运动关系符合实际机械原理，可直观展示传动轴的扭矩传递路径与万向调节功能，模型结构完整，各部件细节还原度高，可用于传动结构原理演示、机械设计教学参考等场景。
