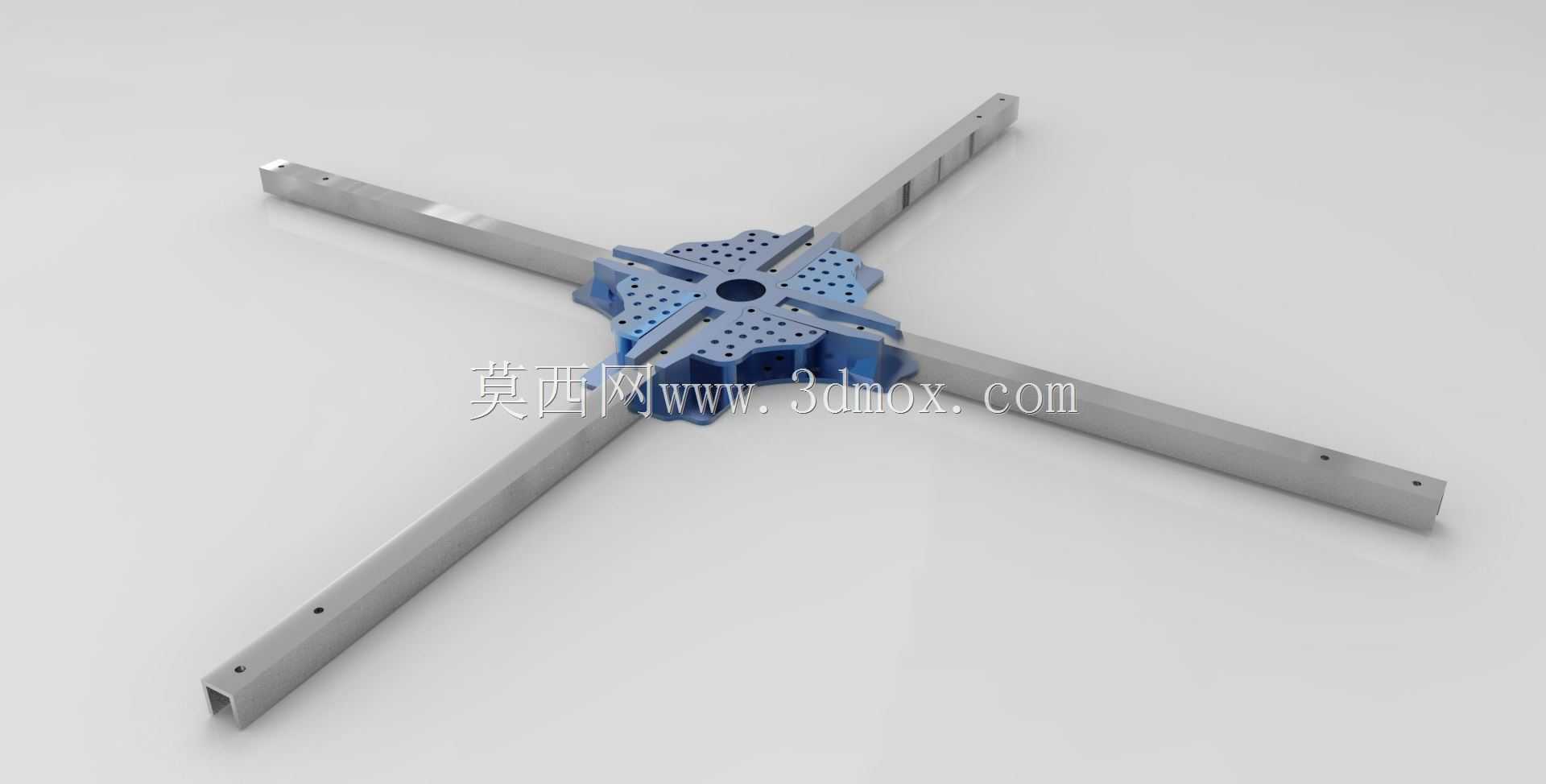

DIY四旋翼飞行器操纵杆与承载框架结构

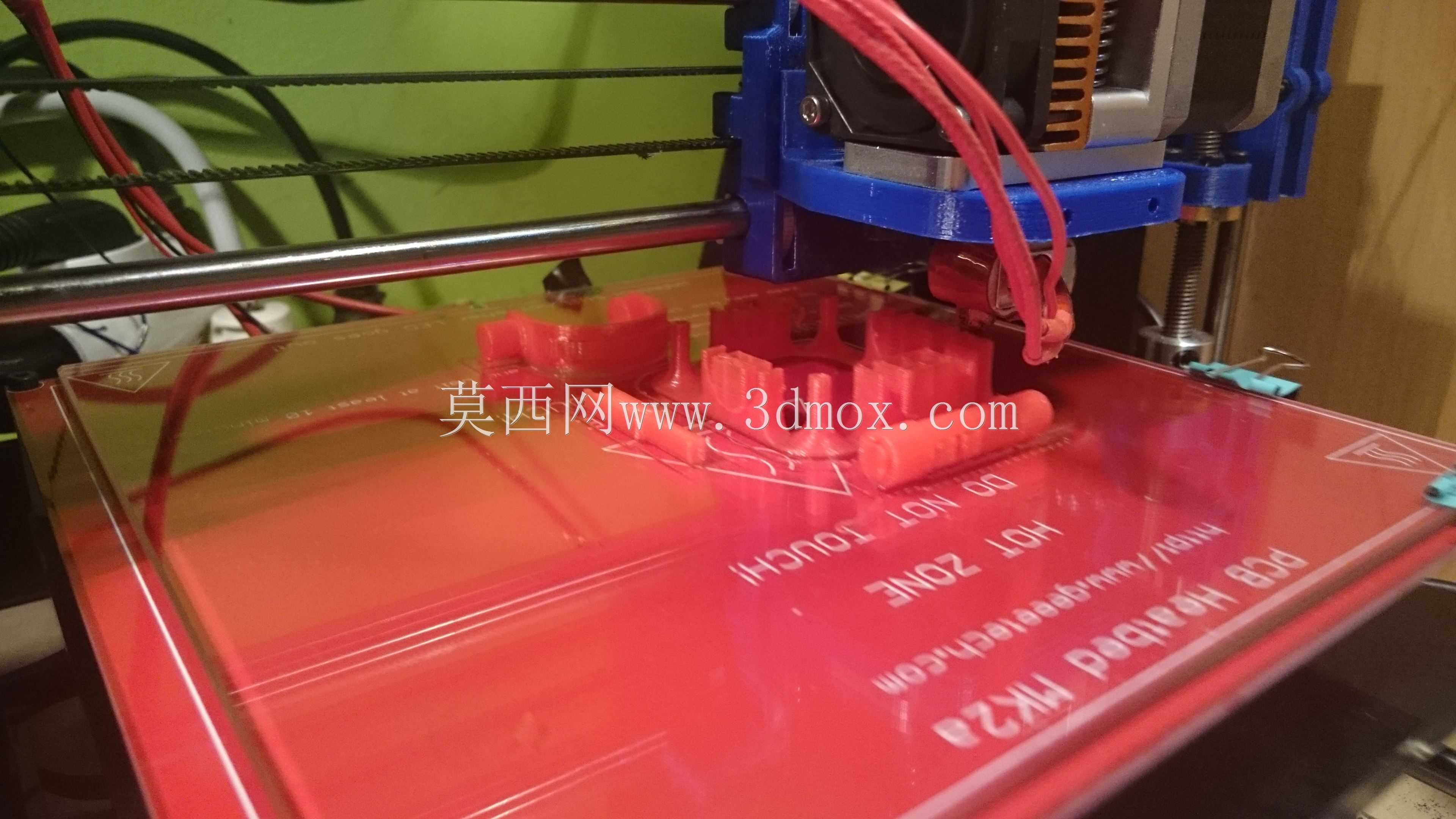

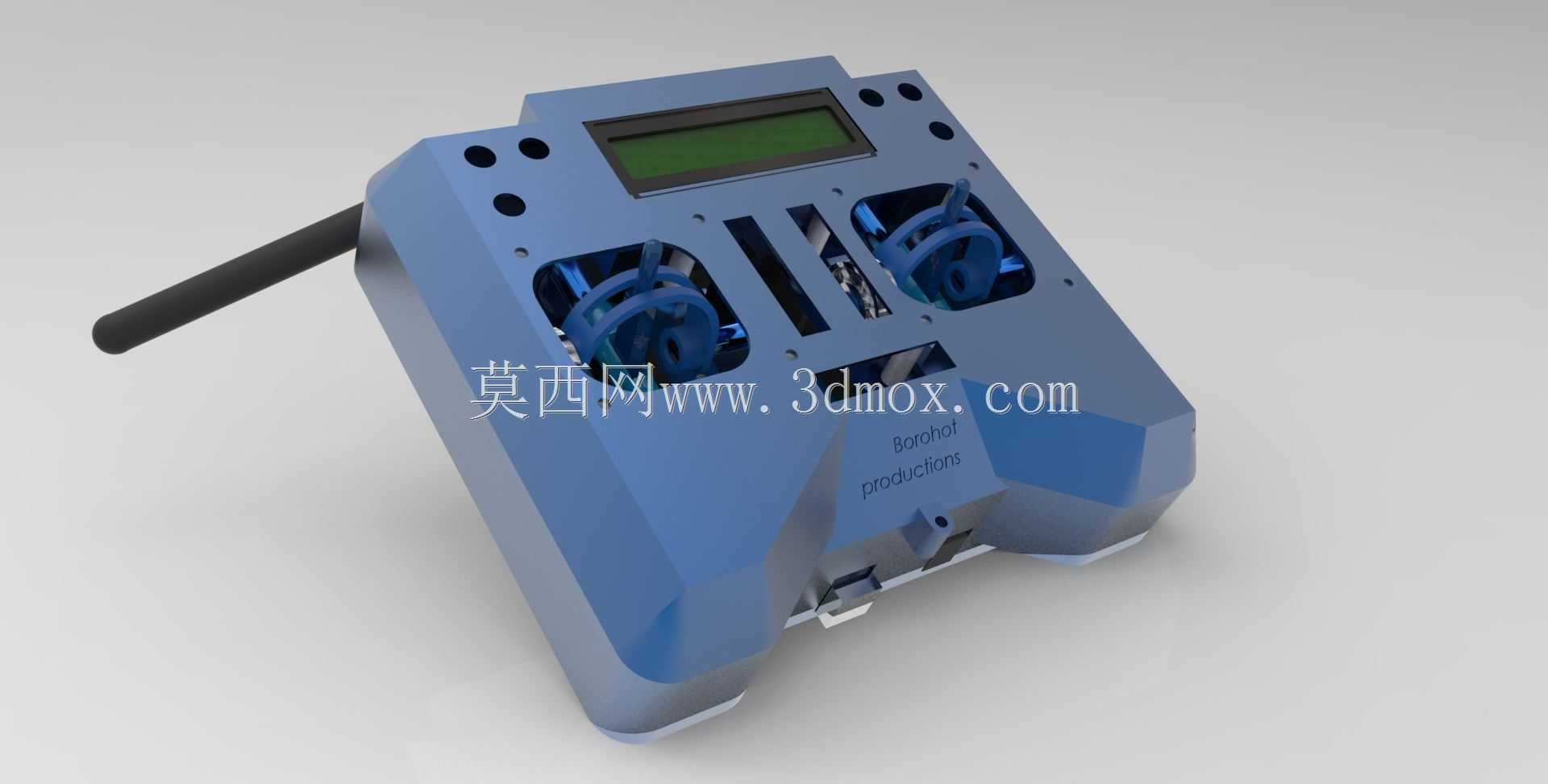

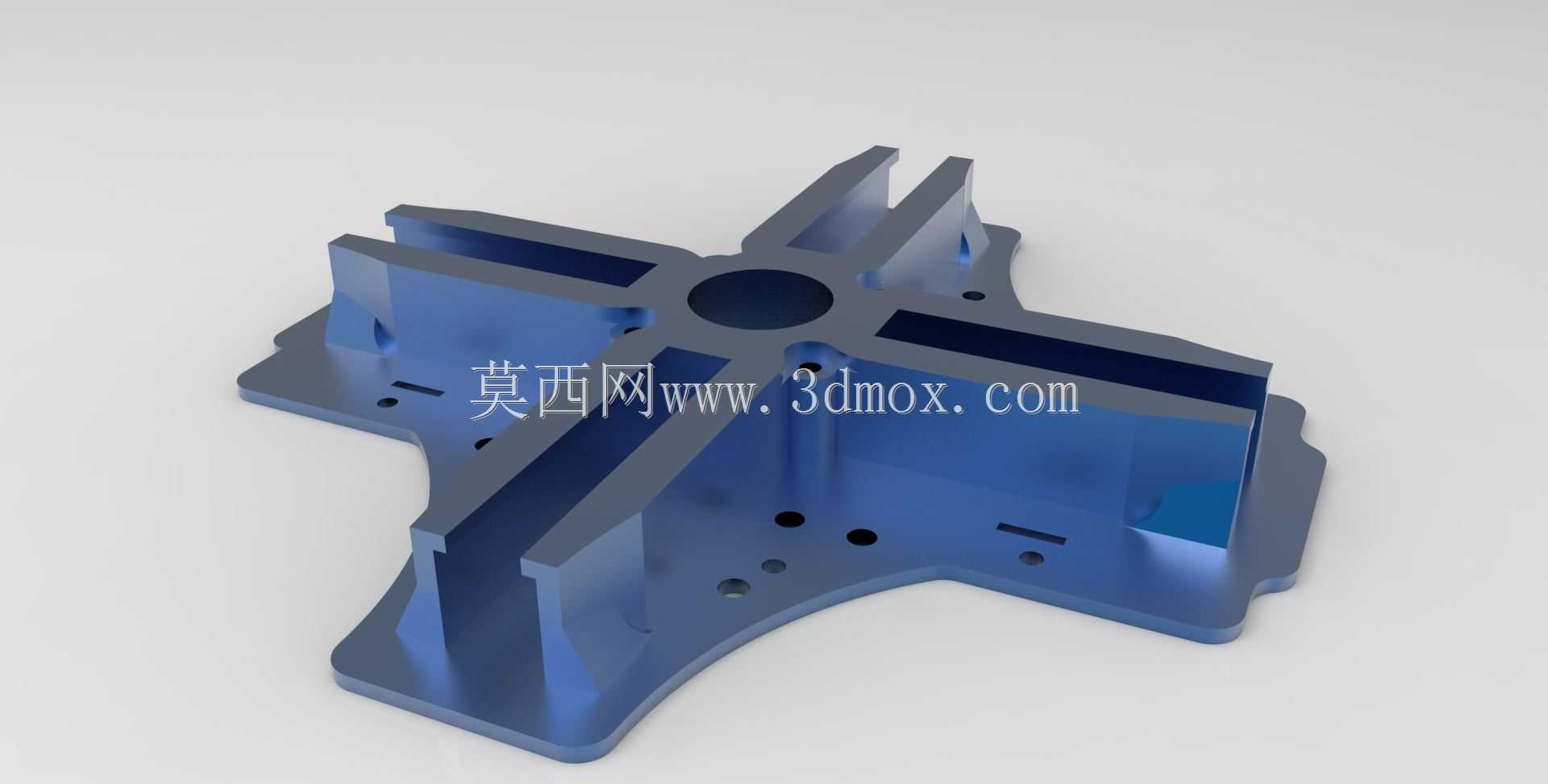

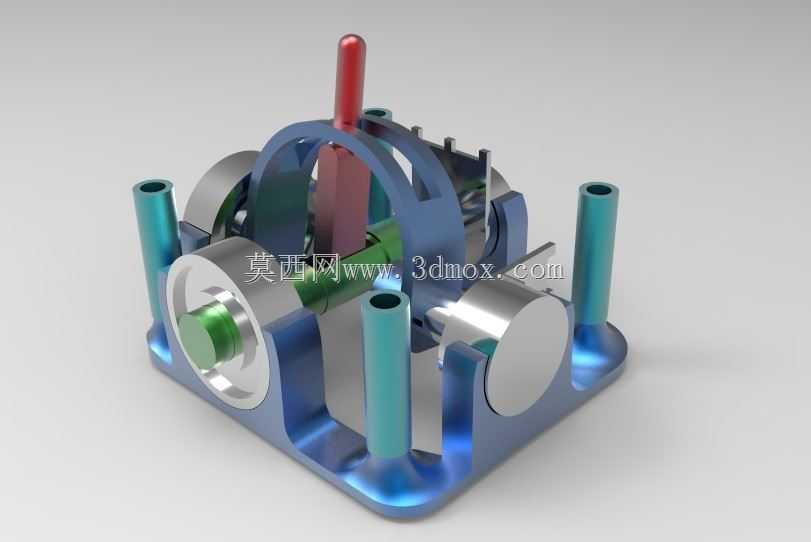

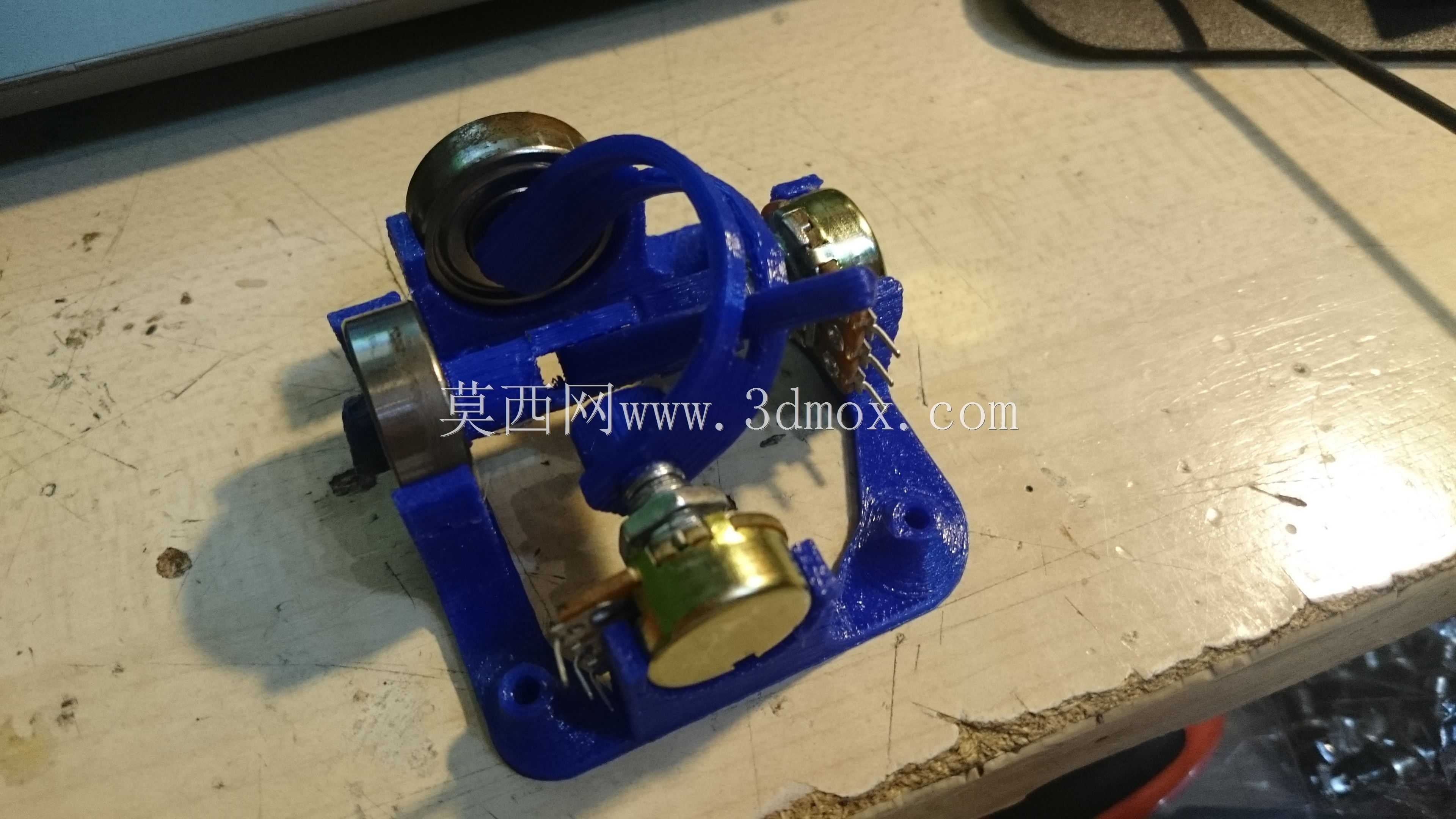

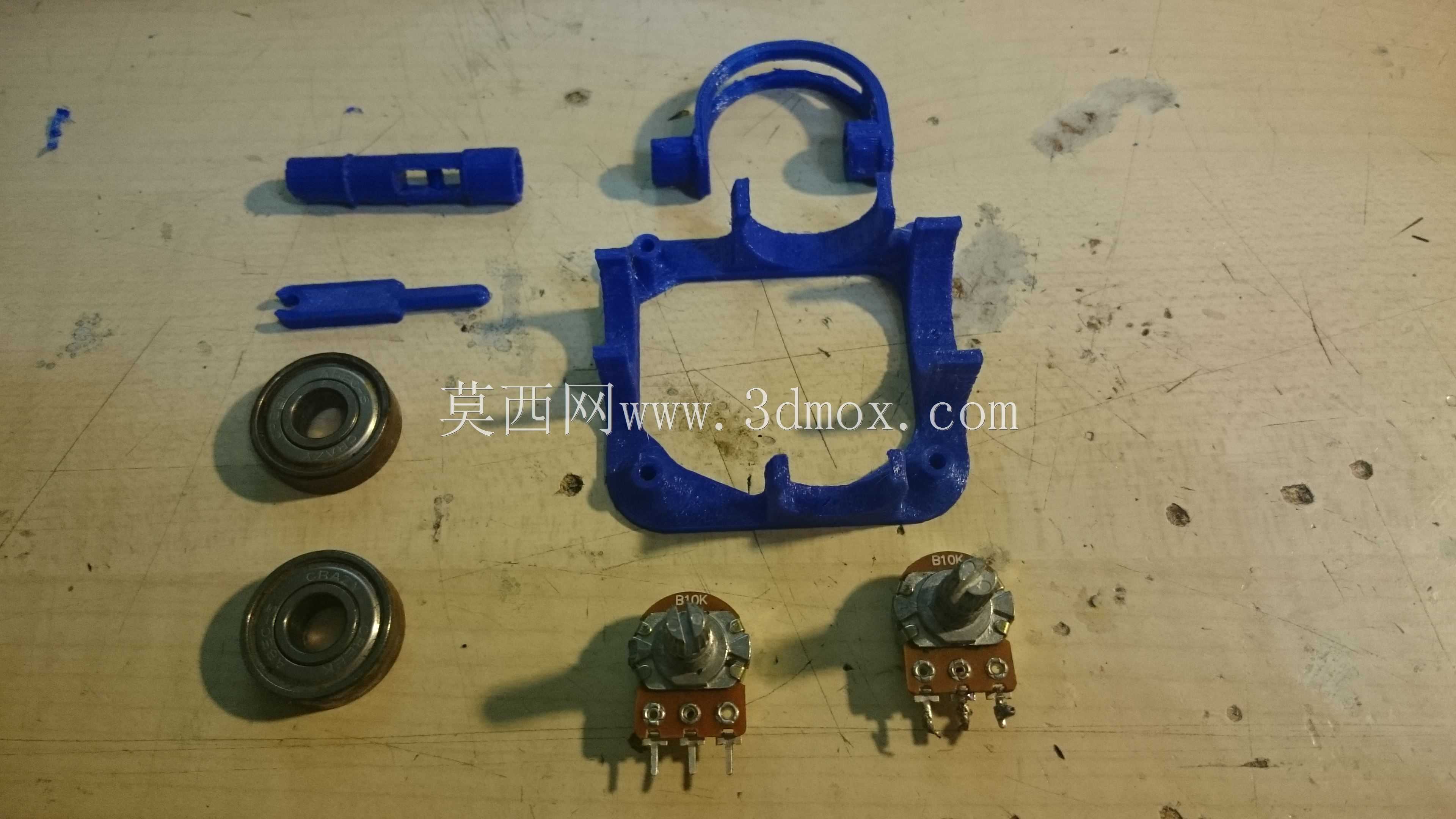

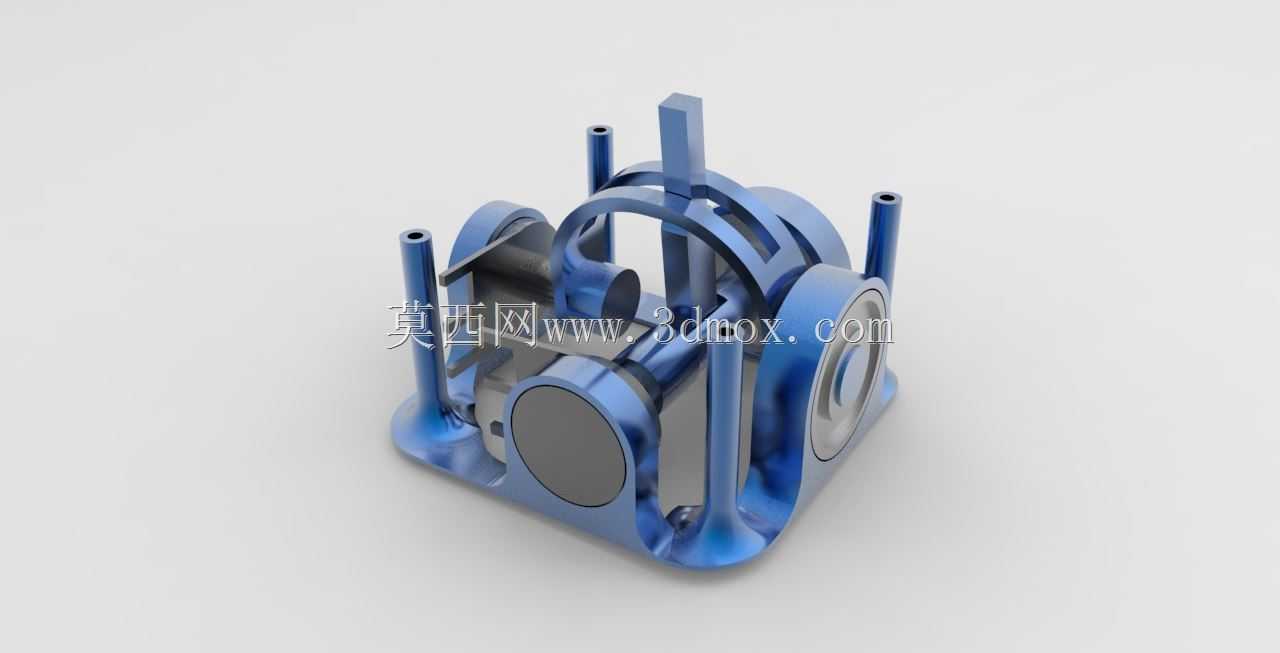

　　这套结构主要面向小型四旋翼飞行器的地面操控端适配场景，可直接配套消费级、入门级航拍及实训类四旋翼设备使用，解决常规成品遥控器握持适配性不足、自定义拓展空间有限的实际问题。操纵杆部分采用人体工学适配的倾斜布局，杆体预留了电位器安装槽位，安装边界可兼容常规10mm行程的摇杆电位器，杆头做了圆弧过渡处理，长时间握持操控时不会产生硌手的触感，杆体与基座的连接位置设置了限位凸台，可避免摇杆过度偏转导致电位器损坏，实际偏转角度范围控制在正负30度区间，匹配四旋翼飞控的常规舵量输入要求。承载框架采用一体化镂空结构设计，在保证结构强度的前提下尽可能降低整体重量，框架的安装孔位完全对应常规遥控器电路板、射频发射模块、电池仓的固定尺寸，侧边预留了开关、

　　充电接口、功能拨杆的开孔位，不需要二次打孔加工即可完成整机组装。设计过程中优先考虑了3D打印的工艺适配性，所有结构的壁厚统一设置为2mm，相邻面的过渡圆角不小于1mm，避免打印过程中出现翘边、层间剥离的问题，框架的受力位置做了局部加厚处理，比如握持区、电路板固定柱的根部加厚至3mm，可承受日常使用中的跌落、挤压冲击，不会出现断裂变形。操纵杆的基座与框架采用卡扣加螺丝的双重固定方式，卡扣用于快速定位，M2螺丝用于最终锁紧，安装时不需要复杂的工装夹具，徒手配合小号十字螺丝刀即可完成装配。框架的外形尺寸控制在150mm100mm60mm的区间内，握持时的宽度刚好适配成年男性的手掌开合范围，背部做了弧形内凹处理，贴合手掌的自然握持曲线，

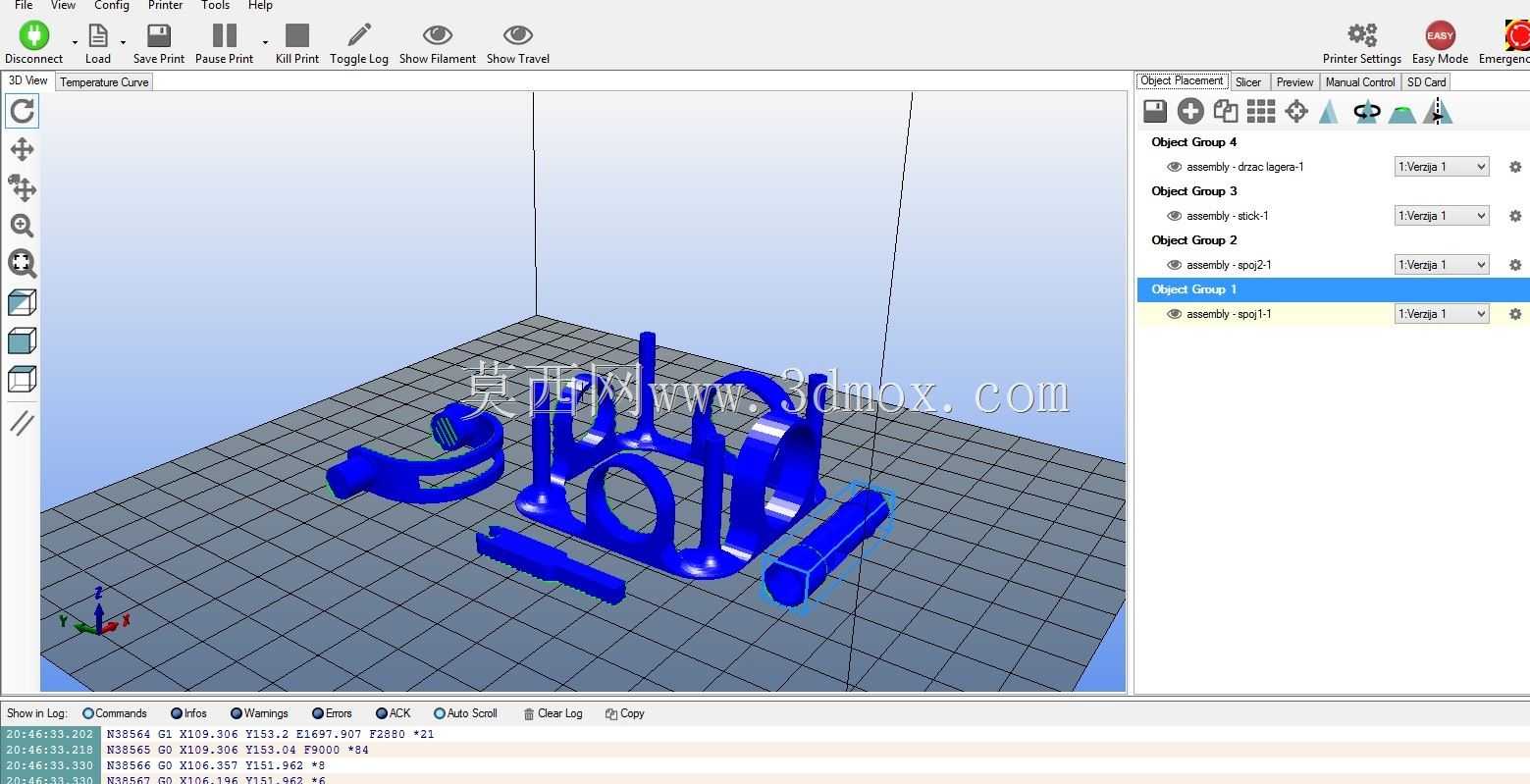

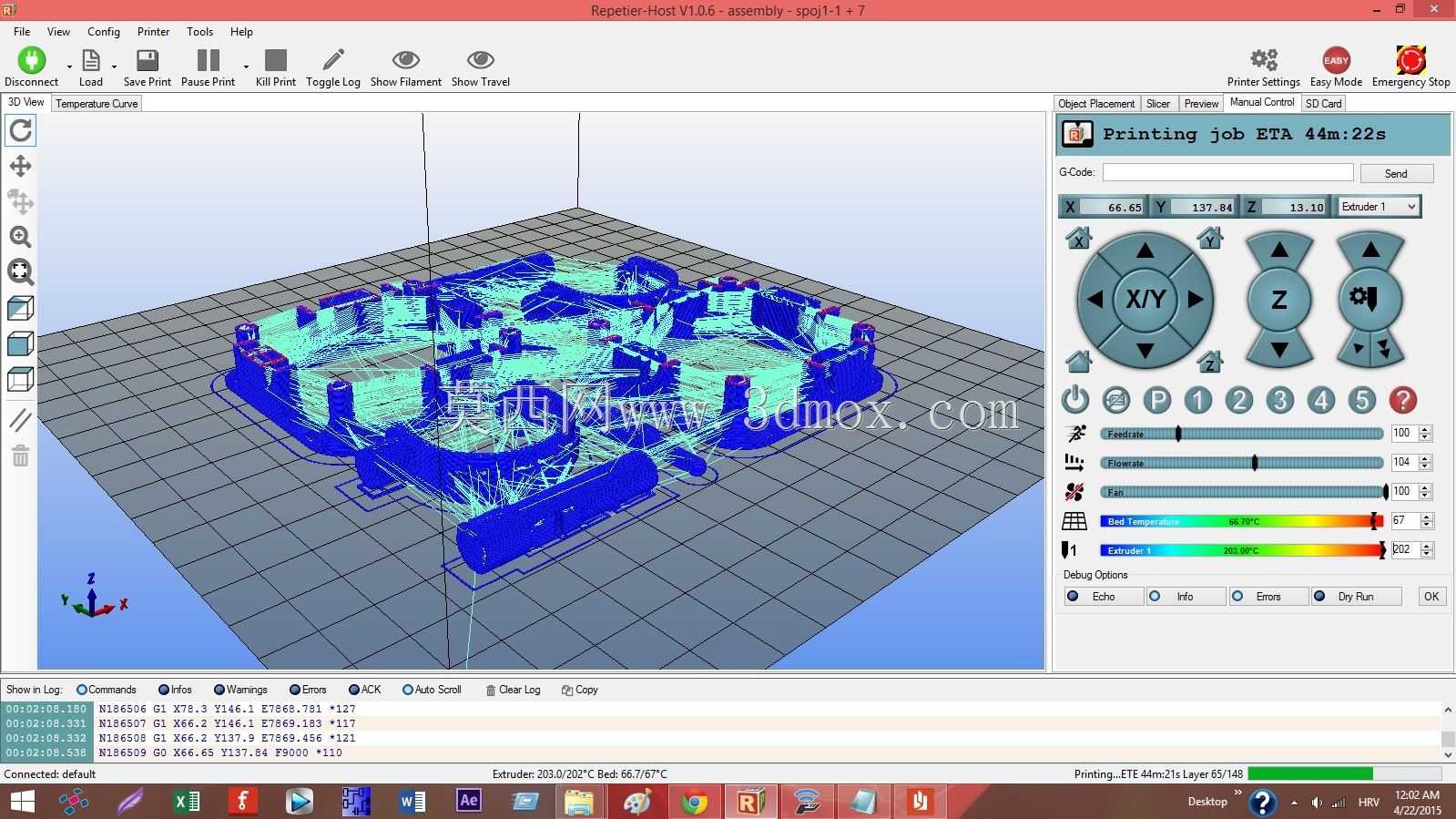

　　长时间操控不会产生明显的疲劳感。操纵杆的回中结构预留了弹簧安装位，可搭配常规3mm线径的复位弹簧实现自动回中，回中精度可控制在0.5度以内，满足四旋翼飞行时的精准操控需求。框架内部的走线槽做了隐藏式设计，所有电路板之间的连接线可顺着走线槽排布，不会出现线缆干涉摇杆运动的问题，同时也避免了线缆外露导致的勾挂、磨损风险。这套结构可直接通过FDM类型的3D打印机制作，打印时不需要额外添加支撑结构，所有悬空位置的倾斜角度都大于45度，符合FDM打印的自支撑角度要求，打印完成后只需要简单去除毛边即可进行组装，不需要后续的打磨、喷涂等后处理工序。实际使用过程中，操纵杆的阻尼感可通过更换不同线径的复位弹簧进行调整，适配不同操控习惯的使用者，

　　框架的侧边还预留了拓展安装位，可加装显示屏、天线增益模块、自定义功能按键等配件，满足不同使用场景下的拓展需求。从结构强度验证角度来看，框架在1.5米高度自由跌落至水泥地面的测试中，仅在边角位置出现轻微磨损，固定柱、卡扣等受力位置未出现断裂，操纵杆的偏转功能未受影响，可满足日常户外使用的强度要求。操纵杆与电位器的连接位置采用D型孔设计，可避免杆体与电位器轴之间出现相对滑动，保证操控输入的线性度，杆体的空行程控制在0.2mm以内，操控时的跟随性表现优异，不会出现操作滞后的问题。框架的电池仓尺寸适配常规2S锂电池的安装尺寸，仓盖采用滑扣式设计，更换电池时不需要拆卸螺丝，操作便捷，仓内还预留了海绵缓冲垫的安装空间，可避免飞行过程中电池晃动导致的接触不良问题。
