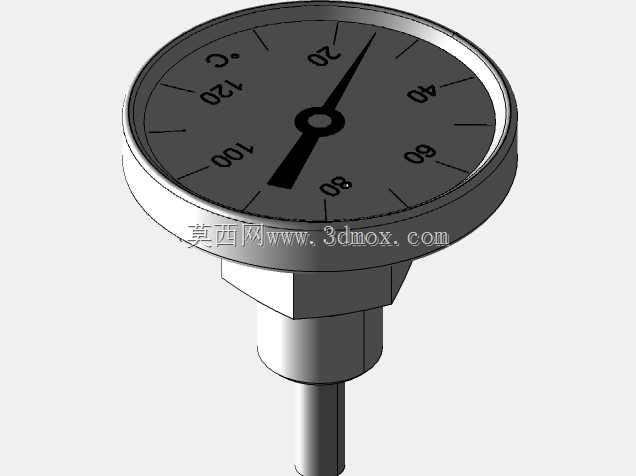

2.5英寸轴向旋转式双金属温度检测表

　　这款2.5英寸规格的旋转式温度检测表，核心采用双金属感温原理，在工业现场的流体管路、小型罐体、换热设备末端等场景中应用广泛，尤其适合安装空间局促、需要观测人员从正面直接读取数值的工位，比如小型模温机出水口、实验室小型反应装置侧壁、暖通管路分支节点等位置，相比长杆径向安装的温度表，轴向结构的探杆与表盘同轴布置，不会在设备外侧伸出过长的表体，避免现场巡检、设备维护过程中发生磕碰损坏表壳或指针的问题。

　　从功能特性来看，该表的测温覆盖区间为10到120摄氏度，属于中低温段的常规测温范围，能够满足常压水系统、低压油循环系统、常温工艺介质的温度监测需求，表盘采用圆形刻度布局，刻度标识沿圆周均匀排布，每20摄氏度设置一个大刻度标识，中间细分小刻度对应2摄氏度的读数精度，配合黑色三角指针，观测人员在一米范围内即可快速读取准确温度值，无需凑近表盘辨识刻度。表壳采用全包式金属卷边结构，表盘玻璃与金属壳体之间做了压合密封，能够阻挡现场的粉尘、少量飞溅水滴侵入表内，避免刻度盘锈蚀、指针卡滞的问题，适合普通工业车间、常规户外管路的使用环境，不具备强腐蚀、高防水等级的特殊工况适配能力。

　　设计思路上，这款温度表完全遵循工业轴向双金属温度计的成熟结构逻辑，整体分为三个核心功能段：最下方的感温探杆为圆柱形金属结构，探杆内部的双金属感温元件随温度变化产生形变扭矩，通过中心轴传递到表盘上方的指针组件；中间的六角连接段是安装受力结构，标准外螺纹接口能够直接拧入管路或罐体的预设内螺纹安装孔，六角结构方便现场使用扳手拧紧固定，保证安装后的密封性能，不会出现介质渗漏的问题；上方的圆形表头为读数显示部分，表壳与连接段之间采用可旋转结构，安装完成后可以根据现场观测视角转动表盘方向，将刻度标识调整到最方便读数的角度，这也是旋转式结构的核心设计优势，解决了传统固定轴向温度表安装后刻度歪斜、读数不便的痛点。

　　从安装边界与尺寸适配角度来说，2.5英寸的表盘直径约63毫米，整体表头厚度控制在20毫米以内，安装时探杆插入被测介质的深度需要根据管壁、罐壁的厚度调整，保证探杆前端的感温段完全浸没在被测介质中，避免因感温段接触管壁或暴露在空气中导致测量数值偏差。安装过程中需要注意，扳手的受力点只能作用在中间的六角结构上，不能直接夹持表壳拧紧，否则会导致内部旋转结构变形、指针轴偏心，后续使用中出现指针卡滞、读数不准的问题。探杆的长度可以根据实际安装场景的壁厚调整，但这款基础款的探杆为固定长度设计，适配壁厚不超过50毫米的安装点位，如果是更深的安装位需要定制加长探杆版本。

　　在实际选型适配过程中，这款温度表不需要外接电源，完全依靠机械结构实现温度检测与数值显示，不存在供电布线、信号干扰的问题，适合没有电控配置的简易管路系统、独立运行的小型换热单元使用，日常维护只需要定期擦拭表盘玻璃、检查指针是否回位即可，不需要额外的校准耗材，长期使用的维护成本极低。结构建模过程中，需要重点关注六角连接段的螺纹尺寸与通用安装标准的匹配度，旋转连接结构的配合间隙要控制在合理范围，既要保证表盘能够顺畅转动调整角度，又要避免间隙过大导致表盘晃动、指针轴偏移，刻度盘的印刷位置要与指针的转动角度精准对应，保证0摄氏度、100摄氏度等关键刻度点的指针位置误差控制在允许范围内，探杆与六角连接段的同轴度要满足装配要求，避免安装时探杆歪斜无法顺利插入安装孔。
