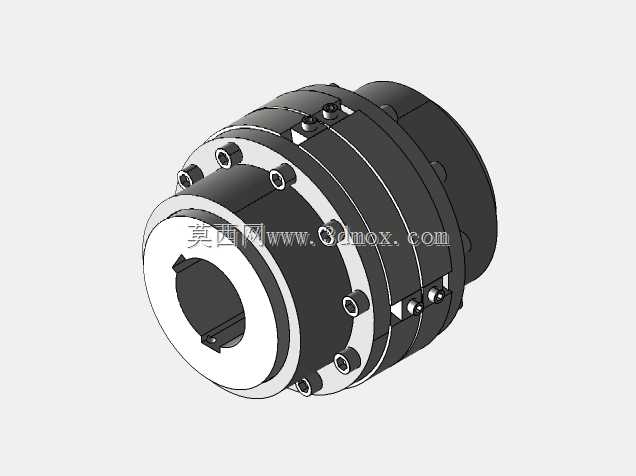

GS45型安装适配齿轮联轴器结构设计

　　在重载传动系统的轴系连接场景中，齿轮联轴器始终是补偿两轴相对偏移、传递大扭矩的核心部件，这款GS45规格的齿轮联轴器，专门针对特定安装接口的传动需求做了适配设计，可覆盖冶金设备辊道传动、重型输送机驱动端、工业减速机输出端等多类需要刚性补偿连接的工况。从实际使用逻辑来看，这类带安装定位结构的齿轮联轴器，区别于普通直齿鼓形齿联轴器的核心点，在于其端侧预留的特定角度安装孔位，能够直接匹配对应规格的安装座1-3362-00接口，无需额外加工转接法兰，大幅减少现场安装的配做工作量。

　　设计过程中首先要考虑的是扭矩传递的可靠性，内外齿的啮合参数经过匹配校核，齿侧预留了合理的间隙，既可以补偿两轴安装时产生的径向、角向与轴向偏移，避免轴系因对中误差产生额外的附加载荷，又能保证啮合过程中齿面接触均匀，减少偏磨导致的早期失效。联轴器的主体采用分体式法兰结构，两侧的内齿圈通过沿圆周分布的紧固件连接成整体，装配时可以先将两侧外齿轴套分别热装或键连接到主动轴、从动轴端，再扣合内齿圈完成锁紧，不需要大幅挪动两端的重型设备，适配检修空间受限的工业现场安装场景。

　　从安装边界来看，这款联轴器的安装孔位采用120°/130°2x120°的非均匀分布设计，完全匹配对应安装基座的螺孔位置，安装时无需重新打孔对位，端侧的止口尺寸做了公差配合设计，装配后可以保证联轴器与安装座的同轴度，减少运转时的偏心振动。外形上采用圆柱状紧凑结构，径向尺寸控制在合理范围，不会和周边的防护罩、管线等部件产生干涉，轴向预留的窜动间隙可以适配轴系运转时的热伸长量，避免轴承受额外轴向力。

　　齿面的润滑结构在设计时也做了考量，法兰结合面预留了密封槽，装配时嵌入密封圈后可以在内部储存润滑脂，减少日常维护的注脂频次，同时避免外界的粉尘、切削液、水汽进入啮合区域，磨蚀齿面。外齿的齿顶做了修缘处理，在两轴存在角向偏移时，齿面不会出现棱边卡滞的情况，传动过程更平稳，冲击载荷下也能保证啮合顺畅。连接螺栓采用高强度级紧固件，沿圆周对称分布，拧紧时按照对角顺序操作可以保证法兰面受力均匀，避免出现局部间隙导致的密封失效或者连接松动。

　　在选型适配时，这类联轴器主要用于中低速重载的传动场景，能够传递的扭矩范围覆盖多数中型工业设备的传动需求，安装前需要确认两端轴的轴径、键槽尺寸与轴套的内孔参数匹配，安装时先完成两端轴套的固定，再调整两轴的对中精度到允许范围内，最后扣合内齿圈法兰并按规定扭矩拧紧连接螺栓，后续运维中只需要定期检查密封状态、补充润滑脂即可，整体维护成本较低。不同于弹性联轴器依靠弹性元件补偿偏移的原理，齿轮联轴器的金属齿啮合结构抗过载能力更强，在存在瞬时冲击载荷的工况下也不会出现弹性元件撕裂、失效的问题，适合连续运转的工业生产场景使用。
