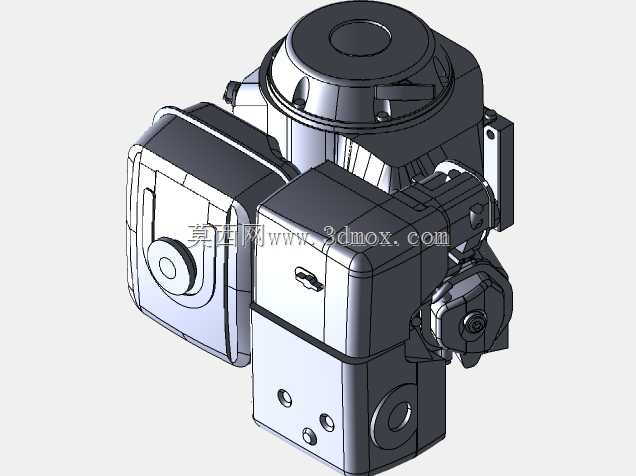

本田GX系列通用汽油动力单元三维结构

　　这款通用小型汽油动力单元，是面向通用机械配套场景开发的动力输出核心，日常在园林机械、小型工程机具、农用便携设备、应急发电机组上都能见到同规格产品的身影，作为整套设备的动力源，它需要在不同工况下稳定输出额定功率，同时兼顾便携性、易维护性与长时间运行的可靠性。从结构设计逻辑来看，整个动力单元采用集成化布局思路，将燃油供给、点火控制、润滑系统、冷却风道、动力输出端全部整合在紧凑的机身框架内，没有冗余的外凸结构，能够适配不同配套设备的安装舱位，降低配套厂商的适配改造成本。

　　从实际安装边界来看，机身的安装固定点位分布在曲轴箱下部的三个凸台位置，每个凸台都预留了标准规格的安装通孔，孔位同轴度公差控制在0.1mm以内，能够保证动力单元安装后与从动设备的轴系对中精度，减少运行过程中的振动传递。油箱布置在机身顶部，采用下沉式嵌合结构与曲轴箱上部的定位槽配合，既能够利用重力实现燃油自流式供给，省去额外的燃油输送泵结构，又能降低整机的重心高度，减少配套设备运行时的晃动幅度。油箱盖采用带通气阀的密封结构，既能避免机具倾斜时燃油渗漏，又能保证油箱内部气压与外界平衡，确保燃油供给顺畅。

　　空气过滤单元布置在机身侧方的高位位置，采用卡扣式快拆结构，日常维护时不需要额外工具就能拆开滤盒更换滤芯，这个位置的选择也经过多轮工况验证，能够避开设备运行时地面扬尘的飞溅路径，同时不占用曲轴输出端的安装空间，不管是配套皮带轮输出还是直连减速机输出，都不会和过滤单元产生结构干涉。启动拉盘布置在油箱侧下方的机身侧面，拉绳的拉出方向与机身安装平面呈15度夹角，符合操作人员站立启动时的施力角度，拉盘内部的卷簧复位力矩经过匹配调校，既不会因为拉力过大造成启动困难，也能保证拉绳拉出后快速顺畅回位。

　　消音单元集成在排气侧的机身外侧，内部采用多级膨胀腔结构，在有限的体积内最大化降低排气噪音，消音器的外表面设置了密集的散热鳍片，能够将排气带出的热量快速散发到周围空气中，避免消音器表面温度过高带来的安全隐患，同时消音器的排气方向朝向机身斜下方，能够避免高温排气直接吹向操作人员或者配套设备的线缆、橡胶件，延长周边部件的使用寿命。曲轴箱采用分体式压铸结构，上下箱体的结合面经过精密铣削加工，密封胶槽的深度均匀控制在0.8mm，装配后能够保证机油密封可靠性，不会出现运行过程中渗油的问题。

　　润滑系统采用飞溅式润滑结构，不需要额外的机油泵，依靠曲轴运转时带动连杆击打油底壳内的机油，将机油飞溅到各个摩擦副表面，这种结构的可靠性更高，在倾斜角度不超过25度的工况下都能保证各部位的润滑效果，适配园林修剪、山地农机作业等非水平放置的使用场景。点火模块固定在曲轴箱侧方的散热鳍片间隙位置，能够利用曲轴箱的散热风道带走模块工作时产生的热量，避免高温环境下点火模块出现性能衰减。动力输出轴从曲轴箱侧方伸出，轴端加工有标准的键槽与螺纹孔，能够适配不同规格的皮带轮、联轴器、离合器等连接部件，输出轴的轴颈表面经过高频淬火处理，表面硬度达到HRC45以上，能够承受长时间带载运转的磨损，减少轴头磨损带来的维护成本。

　　整个机身的散热风道采用导流式设计，飞轮上集成的离心风扇在运转时产生的冷却气流，会顺着导流罩的导向依次扫过缸头散热鳍片、曲轴箱外壁、消音器表面，最后从机身另一侧的出风口排出，气流路径没有明显的涡流死角，能够保证全负荷运转时各个发热部位的温度都控制在材料允许的范围内，避免过热造成的动力衰减或者部件损坏。机身各个外接管路的走向都沿着机身外壁的固定卡扣布置，没有悬空的管路，能够避免设备运输或者运行过程中管路晃动造成的磨损、松脱问题，燃油管采用耐油橡胶材质，两端的卡扣采用弹簧式快装结构，装配效率高，密封可靠性好。
