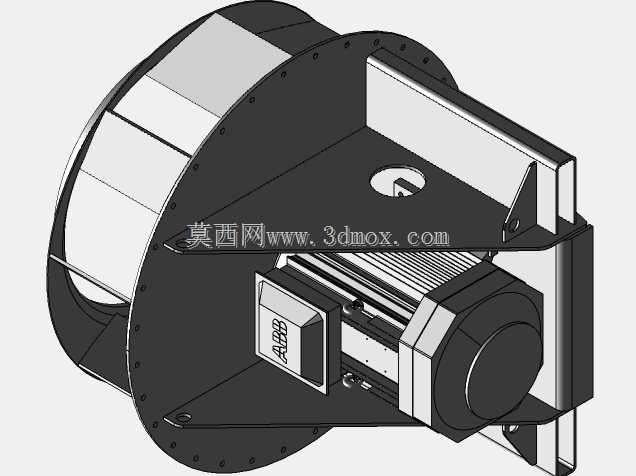

BW81100型30kW工业离心风机叶轮结构

　　在工业厂房通风、除尘系统排风、锅炉鼓引风、工艺设备送风这类场景里，大流量离心风机的核心做功部件就是叶轮，其结构合理性直接决定整套通风系统的运行效率、振动幅值与使用寿命。本次呈现的BW81100规格30kW配套叶轮，匹配直联驱动结构，省去了皮带传动的张紧维护环节，适配连续运行的工业工况需求。从结构设计逻辑来看，该叶轮采用后向单板叶片构型，这类叶片的气动特性更适配中高压通风工况，运行时气流沿叶片出口的流动损失更小，相比前向叶片能在同等功率下获得更高的静压效率，同时不易出现过载特性，即使系统管网阻力出现波动，电机负载也不会出现大幅跃升，能有效降低驱动端的过载烧损风险。叶轮的轮盖采用锥弧过渡构型，能引导进气气流平滑进入叶道，

　　避免直角结构带来的进气紊流与局部涡流损失，轮盘则采用厚钢板整体冲压成型，与电机输出轴的连接位置设计有键槽配合的轴盘结构，轴盘与轮盘之间通过三角加强筋做刚性连接，避免叶轮高速旋转时轮盘出现轴向变形，保证旋转过程中的端面跳动量控制在允许范围内。在安装边界层面，该叶轮与机壳的配合间隙经过严格校核，轮盖入口与机壳进风口的重叠尺寸符合通风机装配规范，既不会因为间隙过小出现运行碰擦，也不会因为间隙过大导致气流内泄漏损失增大。叶轮与电机轴的配合采用过渡配合加键传动的形式，轴端设计有锁紧结构，能防止启停过程中叶轮出现轴向窜动。考虑到30kW功率等级下叶轮的额定转速较高，设计阶段对叶片与轮盘、轮盖的连接位置做了满焊处理，所有焊缝均做连续焊，

　　避免点焊带来的应力集中问题，焊接完成后需做整体动平衡校正，平衡精度等级取G6.3级，适配工业风机的运行振动要求，能将运行时的轴承振动速度控制在标准允许范围内，降低轴承过早失效的概率。从实际应用角度出发，这类叶轮常配套在除尘系统的主引风机、厂房排风的送风机、涂装线的废气排风机位，其叶片的单板结构相比中空机翼型叶片，更适合输送含少量粉尘的气体，不会因为粉尘磨穿叶片进入空腔导致叶轮失衡，耐用性更强。在建模过程中，所有叶片的安装角度均做了统一约束，相邻叶片的节距误差控制在极小范围内，避免因为节距偏差带来的旋转脉动噪声，同时对叶轮的整体转动惯量做了核算，匹配30kW电机的启动转矩特性，保证直联结构下电机能顺利启动，

　　不会出现启动时间过长导致的电机过热问题。叶轮的进风口端采用圆弧收口结构，能最大化降低进气阻力，出口端的叶片出口角经过气动优化，匹配对应机壳的蜗舌间隙，降低气动噪声的产生。对于设备选型人员来说，该结构的叶轮在后期维护时，只需检查叶片表面的积灰情况、焊缝是否有开裂、轴盘锁紧是否松动即可，相比皮带传动的叶轮结构，省去了皮带更换、皮带轮对中的维护工作量，更适合运维人员配置较少的连续生产场景。在结构强度校核层面，叶轮的所有板材厚度均按额定转速下的1.2倍超速工况做强度验算，保证最大应力点低于材料的许用应力，避免高速旋转时出现叶片撕裂、轮盘变形的恶性事故。
