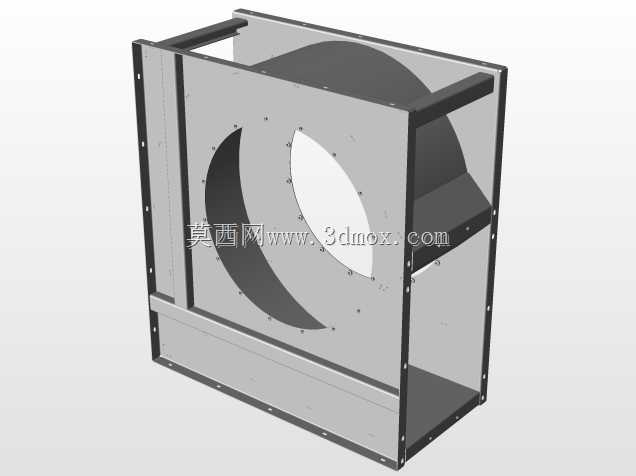

600规格落地式中型风机机箱结构

　　在工业厂房通风、商用建筑排风、除尘系统配套等场景中，落地式中型风机的机箱壳体是承载风轮、连接风道、保障设备稳定运行的核心结构件，本次呈现的600规格落地式中型风机机箱，正是针对中大风量通风需求设计的钣金焊接式壳体结构。从实际工程应用来看，这类机箱通常适配叶轮直径600mm级别的离心风轮，可直接落地安装在设备机房、厂房边角或者户外设备平台，不需要额外搭建架空支撑结构，相比吊装式风机壳体，落地式结构的承重冗余更高，运行时的振动传导路径更短，搭配底部减震垫即可有效降低运行共振带来的结构疲劳问题。

　　从结构设计思路上看，整个机箱采用框架加蒙皮的钣金组合结构，外部边框采用折弯型钢做承重骨架，侧面面板采用冷轧钢板折弯成型后通过螺栓与骨架连接，既保证了整体结构的刚性，又方便后期拆解维护内部风轮与电机组件。机箱正面预留的大尺寸圆形法兰接口，是对接送风管道的安装位，接口周边均匀分布的螺栓孔位，适配常规通风管道的法兰连接标准，安装时不需要额外做孔位适配加工，能直接与同规格的风管法兰对接，减少现场施工的改造成本。机箱侧面预留的检修开口，对应内部风轮与电机的安装位置，日常维护时不需要完全拆解整个壳体，仅需拆卸侧面板即可完成叶轮清灰、轴承注油、电机检修等常规操作。

　　从安装边界尺寸来看，该机箱整体轮廓适配600mm级风轮的安装空间需求，内部腔体做了流线型导风设计，在风轮外侧形成平滑的风道过渡，避免直角腔体带来的风阻损耗与紊流噪音，相比直角方箱结构，这种带导弧的内腔设计能有效降低风机运行时的气动噪音，同时提升送风效率。机箱顶部设置的吊装把手，既可以在设备进场安装时作为临时吊装点位，也可以在后期设备移位时作为受力点，不需要额外焊接吊耳。底部的折边底座做了加宽处理，增大了与地面或者安装基础的接触面积，降低单位面积的承重压力，即使在普通水泥地面上安装，也不需要额外做大型混凝土基础，仅需找平后固定膨胀螺栓即可完成安装固定。

　　在实际选型配套中，这类机箱可适配后倾式或者前倾式离心风轮，配套电机功率通常在1.5kW到5.5kW区间，可根据实际风压风量需求选择对应的动力组件，机箱内部预留的电机安装位做了可调节设计，能适配不同机座号的电机安装，通过调整电机安装板的位置即可张紧传动皮带，不需要额外加装张紧轮结构。机箱的板材厚度根据受力位置做了差异化设计，承重骨架采用2.5mm厚度冷轧钢板，侧面蒙皮采用1.5mm厚度钢板，在保证整体结构强度的前提下控制整体重量，避免不必要的材料浪费。所有板材的折弯边角都做了钝化处理，避免安装维护时划伤施工人员，焊接位置都做了打磨整平处理，外表面可根据使用场景做喷塑或者镀锌防腐处理，适配户外或者潮湿环境的使用需求。

　　从结构建模的角度来看，该模型完整还原了机箱的所有安装孔位、折弯特征、连接结构，可直接用于生产下料的参考，也可作为通风系统整体建模的标准件导入，在做厂房通风系统布局、除尘设备配套设计时，可直接调用该模型进行空间干涉检查，提前预判安装过程中可能出现的管线冲突、空间不足等问题。相比通用的方箱结构，该机箱的导风内腔设计是核心优化点，很多常规风机机箱为了加工方便直接采用直角方腔，导致风轮输出的气流在腔体内形成紊流，不仅损失风压，还会产生额外的气动噪音，该结构在风轮出风侧做了弧形导风板，将气流平滑引导至出风口位置，有效降低了风阻损耗，在相同功率配置下能提升约8%的送风效率，同时降低运行噪音3-5分贝，适合对噪音控制有一定要求的商用建筑通风场景。

　　在安装适配性上，该机箱的出风口方向可根据现场需求调整法兰安装方向，模型中预留的法兰连接孔位为通用环形分布，可适配水平出风、垂直向上出风等不同安装方式，不需要重新加工孔位。底部底座预留的固定孔位间距符合常规通风设备安装的标准尺寸，可直接对接市面上常见的减震器、安装支架，不需要做额外的转接件设计。整个机箱的结构拆解后可分为框架组件、侧面板组件、导风板组件、底座组件四个部分，所有组件之间均采用螺栓连接，不需要现场焊接，运输时可采用分体式打包，到现场后再进行组装，有效降低运输成本，也方便在空间狭小的设备机房内进行搬运安装。
