M8规格9mm管径双螺栓压紧式管夹

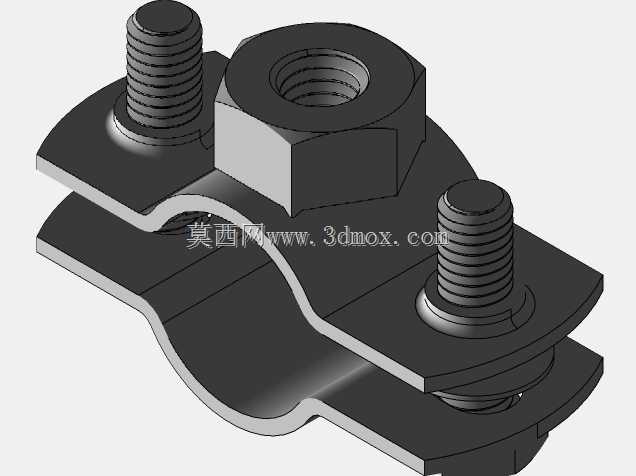

　　在液压站布管、小型气动设备走线、低压流体输送管路排布的现场场景里，这类适配9mm外径管路的压紧式管夹是出镜率极高的固定元件，它的核心作用是把硬质金属管或者壁厚足够的尼龙硬管牢牢锁定在安装基面，避免设备运行过程中管路因为介质脉动、整机振动出现位移、磨损甚至接头松脱泄漏的问题。和常见的单螺栓喉箍、塑料卡扣式管卡不同，这款管夹采用上下分体式抱合结构，两片夹体的内侧做了和9mm管径完全匹配的圆弧凹槽，抱合时能和管外壁形成整周近180度的双面贴合，不会像窄边喉箍那样把薄壁管压出局部凹痕，也不会因为接触面积太小导致长期使用后夹体松脱滑移。夹体的两个穿螺栓孔位做了同轴度公差控制，配套的两个螺栓穿过上下夹体的通孔后，不需要额外加装平垫就能直接拧紧，

　　夹体上表面的螺栓贴合位置做了轻微的沉台设计，拧紧时螺栓头的端面能完全贴实在夹体表面，不会出现偏载打滑的情况。夹体顶部集成的M8螺纹孔是这款管夹的核心设计亮点，它不需要额外在安装基面打孔攻丝，只需要通过这个M8螺纹位就能把整个管夹组件固定在预设的安装支架上，安装时可以先把管夹和支架通过M8螺纹预紧，调整好管路走向和位置之后，再拧紧两侧的压紧螺栓，现场安装的调整余量比传统穿螺栓固定的管夹大很多，尤其适合设备改造、管路排布需要现场微调的场景。从安装边界来看，这款管夹的整体宽度控制在适配双螺栓排布的最小尺寸，两个压紧螺栓的中心距经过优化，拧紧时上下夹体的受力均匀分布在圆弧抱合面的两侧，不会出现夹体一端翘起、压不紧管路的问题；

　　夹体的厚度经过强度校核，在常规8.8级螺栓的推荐拧紧力矩下，夹体不会出现翘曲变形，抱合面的圆弧不会因为受力不均出现局部间隙，能保证管路被夹紧后，承受1MPa以内的流体脉动冲击时不会出现轴向窜动。在实际选型使用时，这类管夹多用于固定润滑油路、压缩空气支路、冷却循环水的小直径支管，比如小型数控设备的润滑脂输送管路、自动化生产线的气动信号管路、小型实验装置的流体输送管路，它的金属材质结构耐温范围比塑料管卡宽很多，在设备周边有一定温度辐射的场景下也不会出现老化脆断的问题。设计这款管夹的三维模型时，重点要控制几个关键尺寸的公差：首先是内侧圆弧的直径，要比适配的9mm管路外径大0.1-0.2mm，既保证管路能顺利卡入夹体，

　　又不会因为间隙太大导致夹紧后管路出现椭圆变形；其次是两个螺栓孔的中心距，要和上下夹体的孔位完全同轴，否则装配时螺栓会出现卡滞，强行拧紧会导致夹体受力偏移；顶部的M8螺纹孔要做足够的螺纹有效深度，保证和安装支架连接时的啮合牙数满足强度要求，避免设备振动时螺纹松脱。另外夹体的边缘都做了小倒角处理，一方面是去除加工毛刺，避免安装时划伤操作人员或者管路外壁，另一方面也能减少应力集中，提升夹体在反复振动工况下的疲劳强度。和市面上常见的冲压式管夹不同，这款夹体的上下片采用等厚度的板材成型，抱合面的圆弧曲率一致性更好，批量生产时的夹紧力离散度更小，不需要在装配时逐个调整拧紧力矩就能保证一致的固定效果。在管路排布比较密集的场景下，这款管夹的紧凑外形也能节省安装空间，不需要预留太大的操作空间就能完成螺栓拧紧作业，适合在设备内部狭窄空间里的管路固定使用。
