2英寸转3/4英寸DIN49EN短节异径管结构

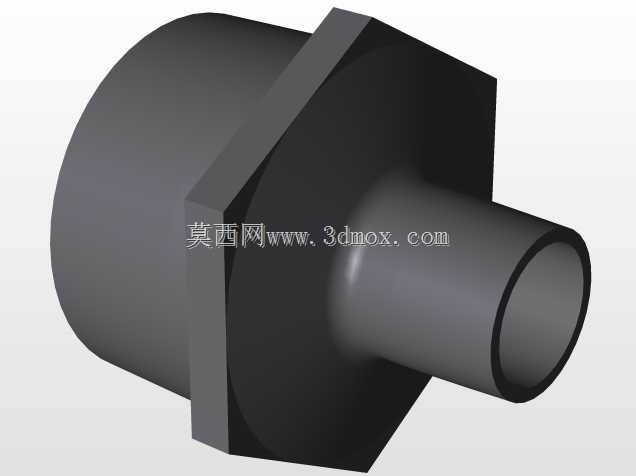

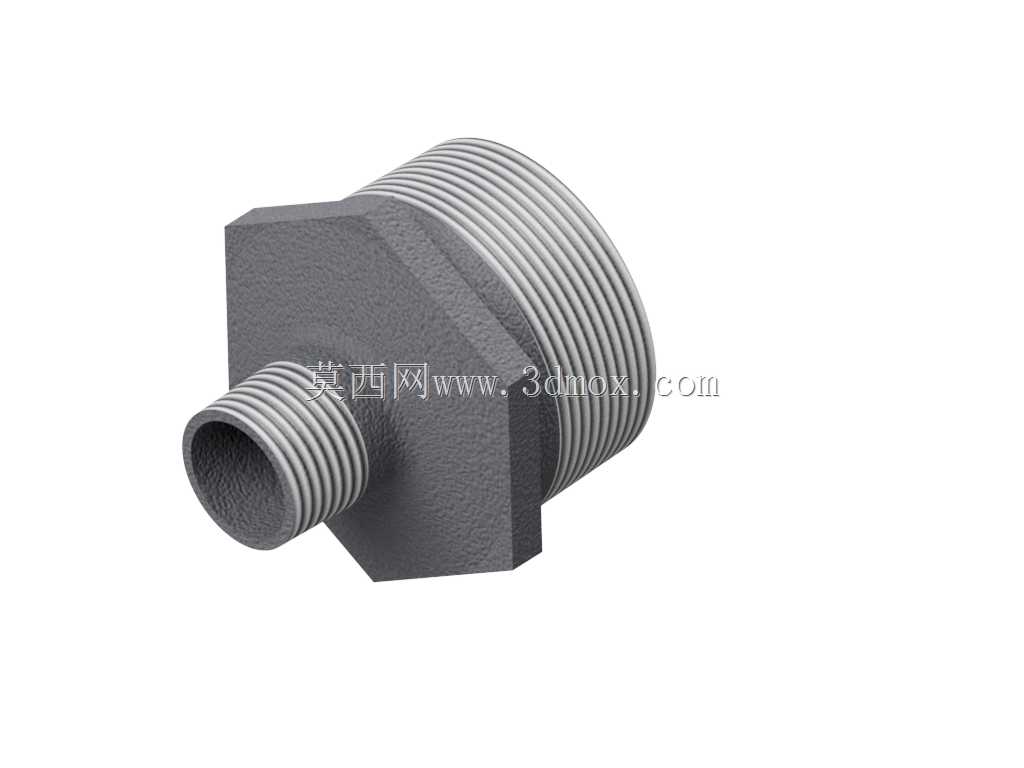

　　在民用供水、工业流体输送、气动控制回路、小型液压站配管这类场景里，不同通径管路的对接一直是配管作业里的高频需求，尤其是现场改造、设备外接支路这类工况，经常会遇到主管路大口径、支路小口径的衔接需求，这时候异径短节的选型合理性直接影响管路的密封可靠性与安装空间占用率。这款异径短节采用两端外螺纹的结构设计，大端适配2英寸公称通径的DIN49EN标准内螺纹接口，小端适配3/4英寸公称通径的同标准内螺纹接口，整体采用短节式结构，相比常规异径接头加外丝对接的组合方案，能减少一个密封连接点，从结构上降低泄漏概率，同时大幅压缩轴向安装尺寸，适合安装空间局促的设备内部配管场景。从结构设计逻辑来看，中间的六角台结构是特意预留的装夹位，

　　现场安装时可以用普通活动扳手、开口扳手直接卡持六角面施加扭矩，不需要额外管钳夹持螺纹段，能有效避免螺纹牙型被夹伤变形导致的密封失效问题，六角台的对边尺寸按照常规管路安装的扳手作业空间预留，既不会因为对边过大导致周边管路干涉，也不会因为对边过小导致拧紧时扳手打滑、扭矩不足。两端的外螺纹牙型严格遵循DIN49EN标准的牙型角、螺距、公差带要求，大端螺纹长度匹配常规内螺纹管件的有效啮合深度，小端螺纹长度同样满足标准旋合长度要求，安装时配合生料带、螺纹密封胶就能实现可靠的静密封，适用输送介质包括常温清水、压缩空气、低压液压油、无腐蚀性的工业流体，额定工作压力匹配同规格螺纹管件的常规压力等级，能满足绝大多数通用工业配管的压力需求。

　　在安装边界上，这款异径短节的轴向总长度远小于“2英寸外丝直接+异径补芯+3/4英寸外丝”的组合长度，对于设备内部管路排布密集、轴向预留空间不足的场景，比如小型空压机的出口管路变径、车间压缩空气支路的引出、家用供水系统的水表前后变径、小型液压设备的阀组外接油路，都能直接替换多件组合的配管方案，减少接头数量的同时降低管路沿程阻力。建模过程中，螺纹段采用了简化的装饰螺纹线结合真实牙型切削的处理方式，既保证装配干涉检查时的尺寸准确性，也能在工程图导出时直接生成符合标准的螺纹标注，中间六角台与两端螺纹段的同轴度公差按照管路件的常规形位公差要求设定，避免安装时出现螺纹偏斜导致的密封面贴合不严问题，两端螺纹的收尾段也做了标准的退刀槽设计，

　　保证螺纹加工时的工艺可行性，不会出现螺纹尾部乱牙的问题，同时退刀槽的尺寸也预留了足够的密封件避让空间，安装时密封材料不会被挤入管路内部造成流道堵塞。从实际使用的角度出发，这类短节异径管相比长型异径管，在需要紧凑安装的场景下优势非常明显，比如在成套设备的出厂配管阶段，工人不需要额外组合多个接头，直接单件就能完成变径对接，能有效提升装配效率，减少管路接头的备件种类，降低现场仓储的管理成本；在后期运维更换时，也不需要拆卸周边多段管路就能直接完成接头更换，大幅缩短运维停机时间。流道设计上采用了平滑的锥面过渡，从大端2英寸通径平滑过渡到小端3/4英寸通径，没有直角台阶，能减少流体经过变径段时的湍流与压力损失，降低管路运行时的振动与噪音，对于气动系统这类对压力损失敏感的回路，平滑过渡的流道能有效降低气源的功率损耗，提升系统整体运行效率。材质适配方面，该结构可以根据不同使用场景匹配铸铁、不锈钢、黄铜等常用管路件材质，建模时的壁厚参数按照不同材质的承压要求做了对应预留，不管是低压供水场景还是中压气动场景，都能满足强度要求，不会出现管壁爆裂、螺纹滑牙的问题。
