泰科1/2英寸NPT玻璃泡消防喷淋头结构

　　在民用建筑、工业厂房的湿式自动喷水灭火系统管网中，这类带玻璃泡感温元件的喷淋头是最末端的核心执行部件，日常处于管网充水保压状态，一旦防护区域出现火情，环境温度攀升至玻璃泡公称动作温度阈值时，泡体内的热敏工作液受热膨胀撑碎玻璃外壳，原本被玻璃泡顶紧的密封压盖失去支撑，管网内的压力水就会从喷嘴口喷出，经过溅水盘的分流作用形成均匀布水的覆盖区域，实现控火、灭火的功能。

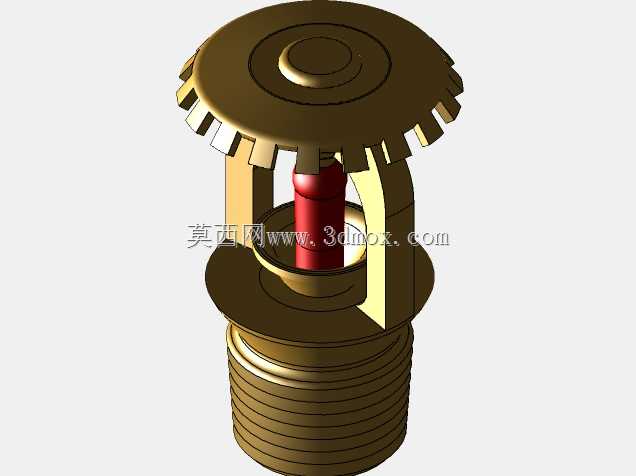

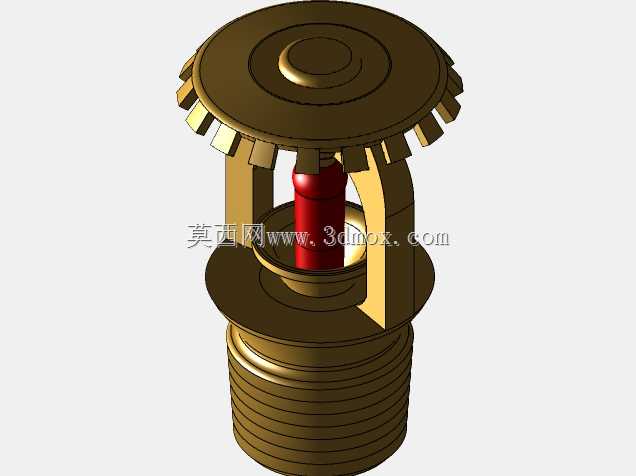

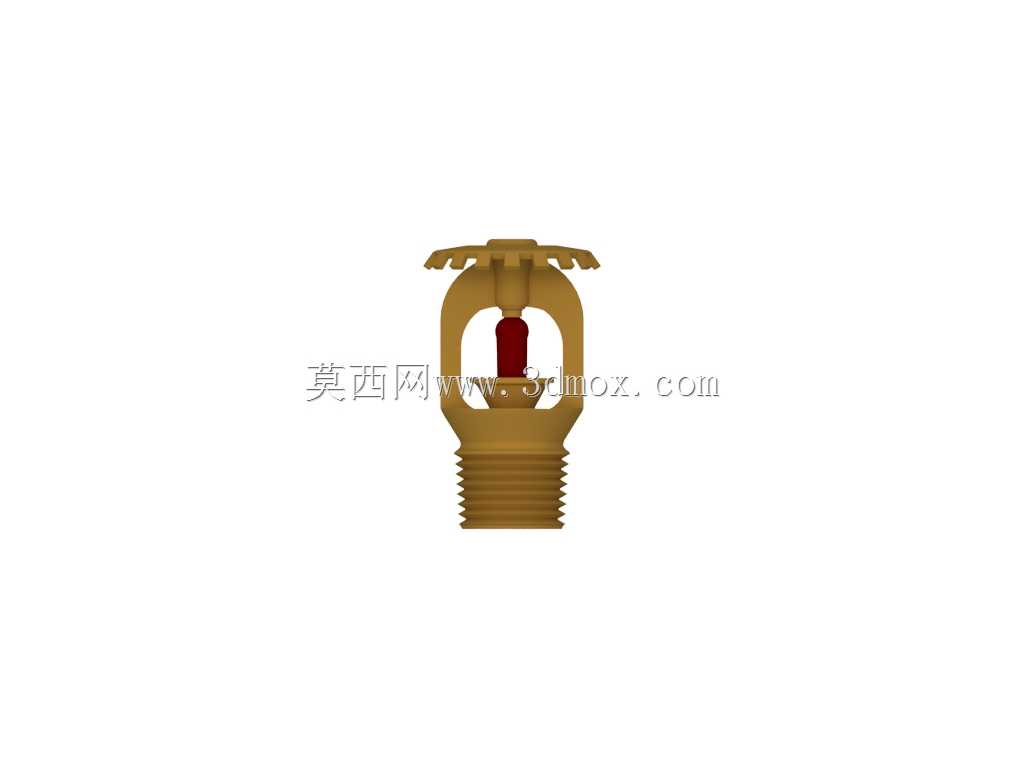

　　这款喷淋头采用1/2英寸NPT锥管螺纹作为安装接口，是消防水系统里最常用的接口规格，安装时无需额外加装密封垫片，依靠锥螺纹自身的牙型过盈配合缠绕生料带即可实现可靠密封，适配国内绝大多数建筑消防支管的预留接口尺寸，安装时需保证溅水盘与吊顶顶板、保护物顶面的距离符合消防规范要求，避免布水遮挡影响灭火效果。从结构设计来看，主体采用铜合金锻压成型，兼顾耐腐蚀性能与结构强度，长期处于潮湿的管网水环境中也不易出现锈蚀卡滞的问题；中部的红色玻璃泡为标准68℃公称动作温级，是常规民用场景最通用的温级选型，适配日常环境温度不超过38℃的防护区域，玻璃泡两端采用耐高温的弹性密封件定位，既可以抵消运输、安装过程中的振动冲击，避免玻璃泡意外碎裂，也能保证日常保压状态下无渗漏。顶部的溅水盘采用了特定的齿形开槽设计，经过水力布水验证，喷出的水柱会被打散成均匀的水滴粒径，既保证足够的布水覆盖半径，也避免水滴过细被火场热气流吹散，保障灭火效能。

　　做三维建模的时候，要重点关注几个关键结构的尺寸边界：首先是NPT外螺纹的大径、中径、小径公差，还有锥度1:16的参数，要符合美制锥管螺纹的标准要求，避免安装时出现螺纹配合过松漏液或者过紧拧裂阀体的问题；其次是玻璃泡的安装定位槽尺寸，要保证玻璃泡装入后，压盖的压紧行程刚好匹配玻璃泡的长度，既不能压得过紧导致玻璃泡长期受预应力容易误动作，也不能压得过松导致密封失效漏水；还有溅水盘的齿形角度、开槽宽度，这些结构直接影响布水形态，建模时不能随意简化齿形，否则后续做水力仿真或者结构验证的时候会出现参数偏差。另外要注意，这类喷淋头的进水口通径是经过水力计算确定的，直接决定了额定工作压力下的喷水流量，建模时不能随意缩小进水口直径，否则会导致流量不足无法满足灭火要求。

　　从选型适配的角度来说，这款1/2英寸规格的喷淋头，适合轻危险级、中危险级场所使用，比如写字楼办公室、酒店客房、商场公共区域、普通生产车间等场景，安装时要注意周边不能有遮挡物，距离灯具、风口、桥架等障碍物的距离要符合规范要求，避免喷水被遮挡形成灭火盲区。和同系列其他型号的喷淋头相比，这款的蘑菇状溅水盘造型是其识别特征，和直立型、下垂型的其他型号溅水盘布水角度有明显区别，建模时要注意区分不同安装形式喷淋头的溅水盘结构差异，不能混用不同型号的结构特征。在实际工程应用中，这类玻璃泡喷淋头的可靠性直接关系到整个灭火系统的有效性，所以结构上每个零件的公差配合都经过严格验证，比如密封座的平面度、玻璃泡的支撑点同轴度，这些细节在三维建模时都要有所体现，不能做成无公差的理想装配状态，要符合实际零件的加工装配逻辑。
