带M10侧接螺纹的环形管道固定管夹

　　在流体输送管路布设、小型液压气动回路装配、实验室气路改造这类现场施工场景里，管类固定件的选型往往直接决定整套管路的长期运行稳定性，这款带侧接螺纹的环形管环，就是针对2英寸规格管路的径向固定与支路引出需求设计的专用连接件。从实际使用场景来看，这类管环常出现在小型设备的内部管路排布中，比如台式气动试验台的气路固定、小型液压站的外置油管定位、净水设备的内部管路加固，既可以承担管路的径向承重，避免管路因流体脉动、设备振动出现移位松脱，也能通过顶部的M10螺纹接口直接引出支路，不需要额外在主管路上开孔焊接，大幅降低现场施工的改造难度。

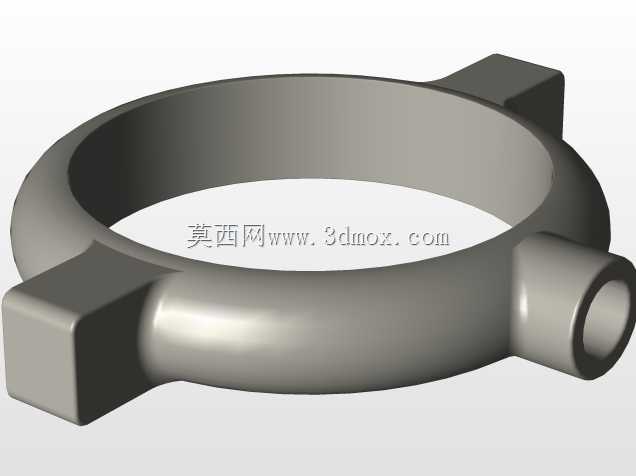

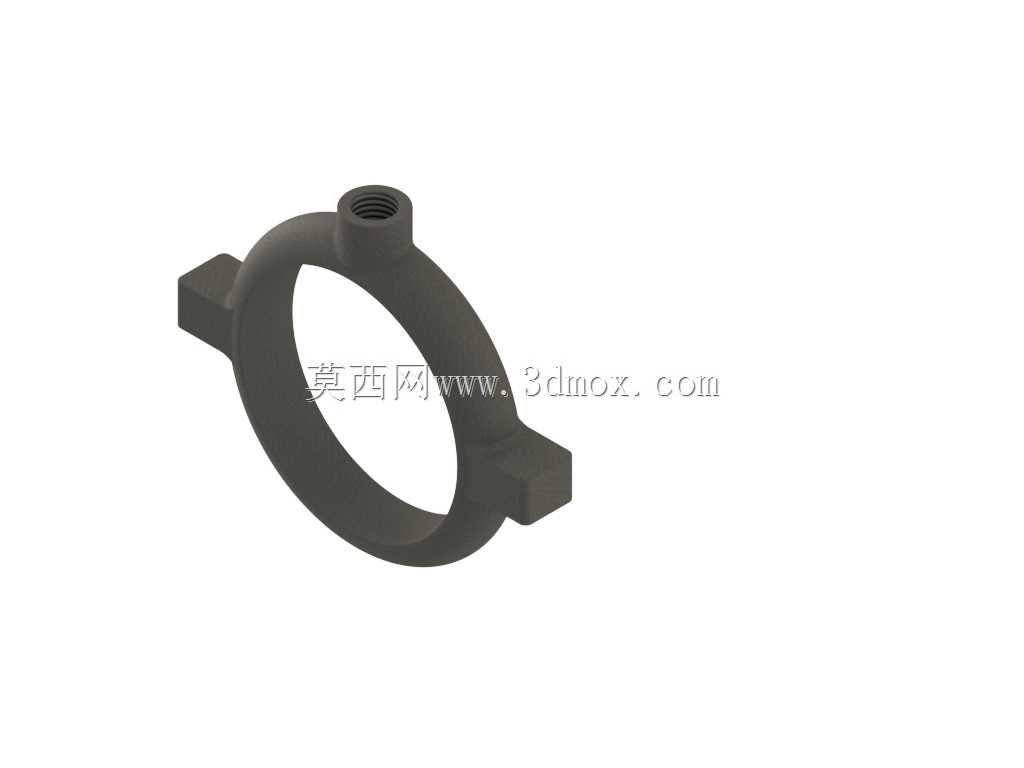

　　从结构设计逻辑来看，这款管环采用整体环形抱合结构，主体环体的内径匹配2英寸公称直径的管路外壁公差，环体两侧对称伸出的方块状凸台，是专门预留的安装受力位——现场安装时不需要额外制作适配卡具，直接用标准平口钳或者活动扳手夹持两侧凸台，就能完成管环的对位拧紧，不会因为夹持力作用在环体圆弧面上导致装夹打滑、刮伤环体表面防腐层。顶部凸起的M10螺纹接口采用标准公制粗牙螺纹，和常规的M10外螺纹接头、压力表引压管、小型支路球阀直接适配，螺纹根部做了退刀槽设计，避免接头拧入时出现螺纹咬死、密封面贴合不严的问题，螺纹孔和环体内腔直接贯通，支路引出时不需要额外转接，流体从主管路经过环体侧孔直接进入支路，流道转折处做了圆弧过渡，减少直角转折带来的流体阻力与局部紊流。

　　从安装边界与尺寸适配角度来说，这款管环的环体宽度经过优化，在保证足够夹持抱紧力的前提下，尽可能压缩轴向占用空间，适合管路排布密集、安装间隙狭小的设备内部场景；两侧安装凸台的端面做了铣平处理，当需要将管环直接固定在安装基板上时，凸台端面可以和基板表面完全贴合，不需要额外加装调整垫片，配合穿过凸台安装孔的紧固件，就能实现管环与安装面的刚性固定，避免管环随管路振动出现窜动。环体的壁厚设计兼顾了强度与轻量化需求，按照常规1.6MPa的工作压力核算，环体在抱紧管路、承受支路接头侧向拉力的工况下，最大形变率控制在0.2%以内，不会因为长期受力出现环体张开、固定失效的问题；环体内壁没有做额外的防滑齿结构，避免长期抱紧时齿痕压伤管路外壁，尤其是针对PVC、PPR这类塑料管路，光滑的内壁接触可以有效减少应力集中，降低管路长期受压出现开裂渗漏的风险。

　　在实际选型匹配时，需要注意这款管环适配的是外径符合2英寸公称管标准的管路，对于壁厚偏差超过±1mm的非标管路，需要在环体内壁加装适配橡胶垫来调整抱紧间隙，顶部M10螺纹接口的最大承压和环体主体一致，引出支路时不要在接口处施加超过15N·m的拧紧力矩，避免螺纹孔根部出现应力开裂。和常规的两片式抱箍相比，这款整体式管环没有拼接接缝，不存在接缝处渗漏的风险，安装时不需要对齐两片箍体的安装孔，单人就能完成快速装配，尤其适合批量管路装配的流水线作业场景，能有效缩短单工位的安装耗时。在管路需要做压力测试的场景下，这款管环的环形结构可以均匀分散抱紧力，不会像局部卡扣式固定件那样在管路表面形成点压应力，测试过程中管路受压膨胀时，环体的受力均匀分布在整个接触圆周上，不会出现局部应力过大导致的管路变形。
