双扇推拉式铝合金滑动窗三维设计

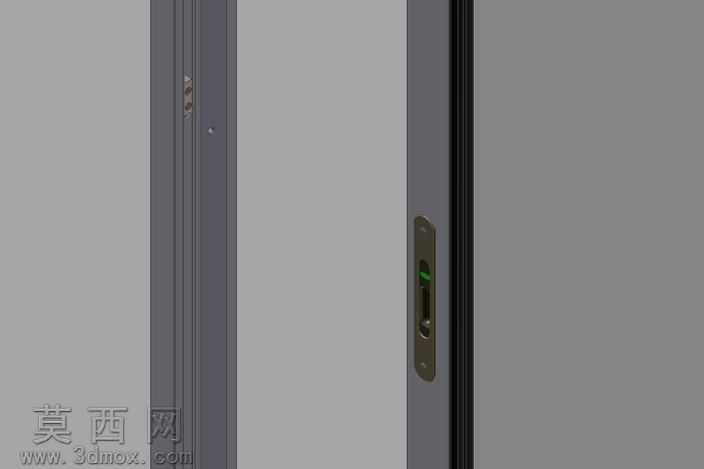

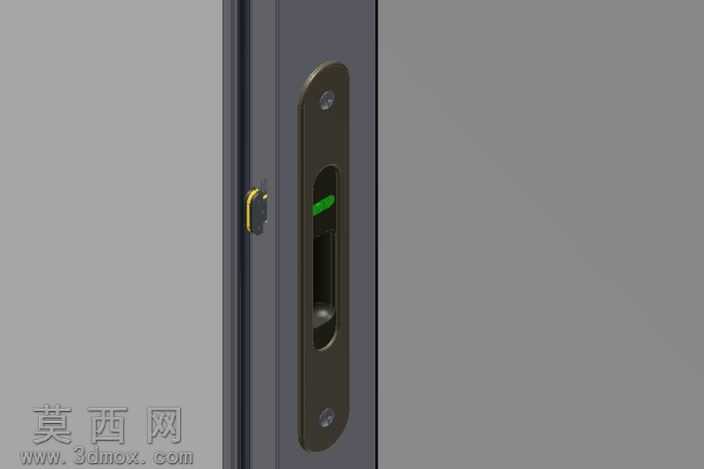

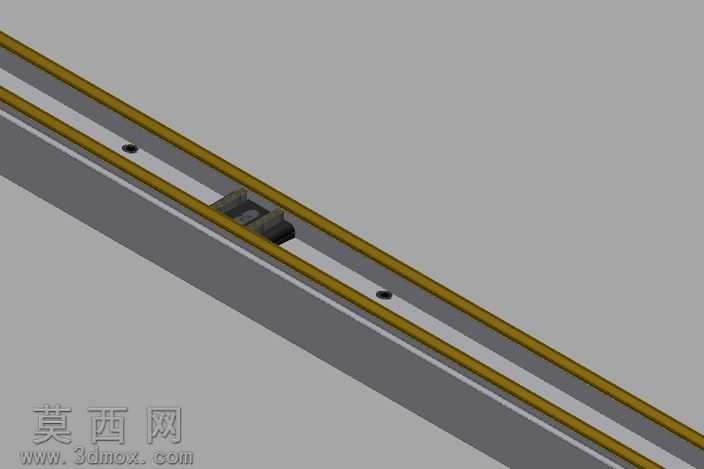

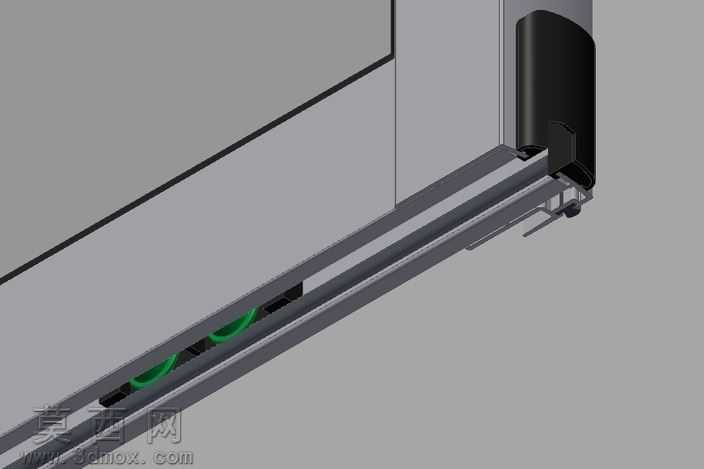

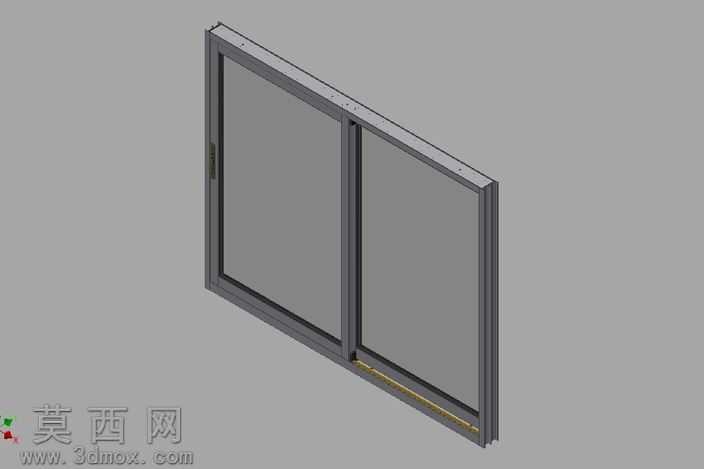

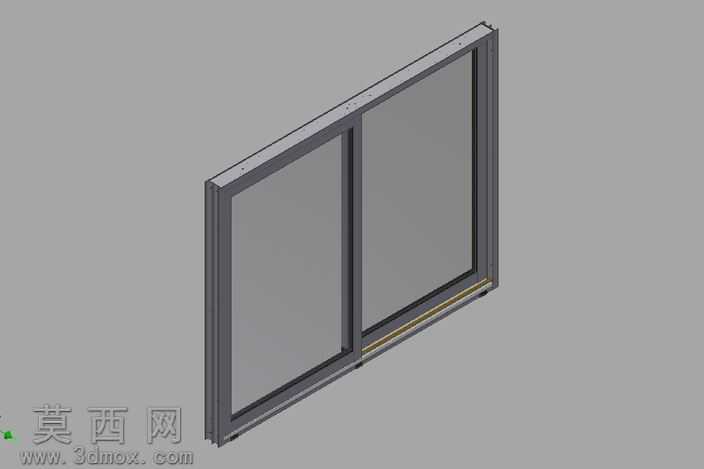

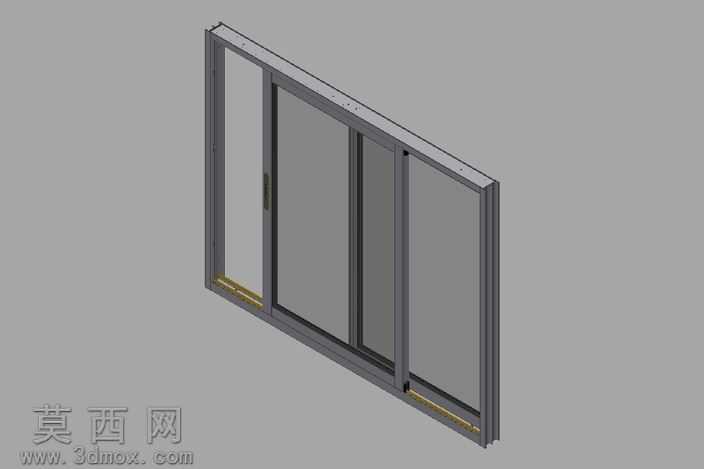

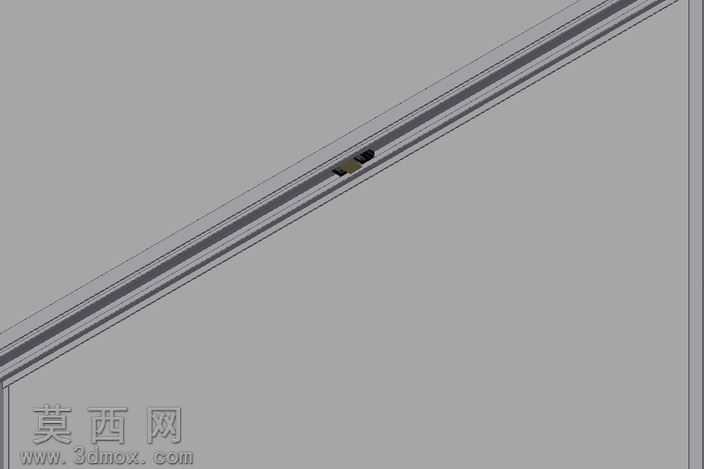

本款双扇滑动窗口采用Autodesk Inventor完成全参数化三维建模，整体尺寸设定为1200mm×1500mm，适配常规民用建筑窗洞安装需求，建模过程严格遵循民用建筑门窗设计规范，对各部件的装配公差、配合间隙做了精准设定，确保模型可直接对接生产加工的参数校验环节。模型整体采用铝合金窗框搭配透明玻璃的材质组合，渲染阶段对铝合金型材做了哑光银灰色金属质感处理，还原真实断桥铝型材的表面磨砂质感，玻璃部分则设置了半透明带轻微反光的材质属性，模拟普通浮法玻璃的透光与折射效果，底部滑轨区域做了耐磨金属材质区分，侧边锁扣部件还原了五金件的金属光泽与结构细节。结构设计上采用经典的双轨平移滑动结构，外框为整体式矩形铝合金型材框架，设置上下两道平行滑轨，两扇窗扇分别嵌入对应滑轨内，可沿水平方向顺畅滑动实现窗洞的开启与闭合，窗扇边框采用同系列铝合金型材拼接，玻璃通过内嵌胶条固定在窗扇框架内，保证密封性能；侧边设置配套的窗锁结构，闭合后可实现两扇窗的锁止固定，底部滑轨预留了排水槽结构，避免雨天积水渗入室内，各部件之间的装配关系完全还原实际门窗的组装逻辑，型材拼接处的角码连接、胶条嵌入位置都做了精细化建模，没有出现结构干涉或者配合错位的问题。设计过程中优先考虑了日常使用的顺畅性与密封性，滑轨采用低摩擦的结构设计，减少窗扇滑动时的阻力，窗扇与外框之间预留了合适的密封胶条安装位，可保证关闭状态下的隔音、防水、防风效果；双扇平移的设计相比平开窗更节省室内外空间，1200×1500的尺寸兼顾了采光需求与窗扇结构强度，适合安装在卧室、客厅等常规居住空间的外墙位置。模型整体结构完整，所有零部件均为可编辑参数化特征，可根据实际项目需求调整整体尺寸、型材壁厚、玻璃厚度等参数，也可直接导出工程图纸用于生产下料，同时配套的渲染效果图可用于方案展示、产品宣传等场景，为门窗设计、家装方案展示提供了可直接复用的高精度三维数字模型。
