170KV户外垂直断开式高压隔离开关

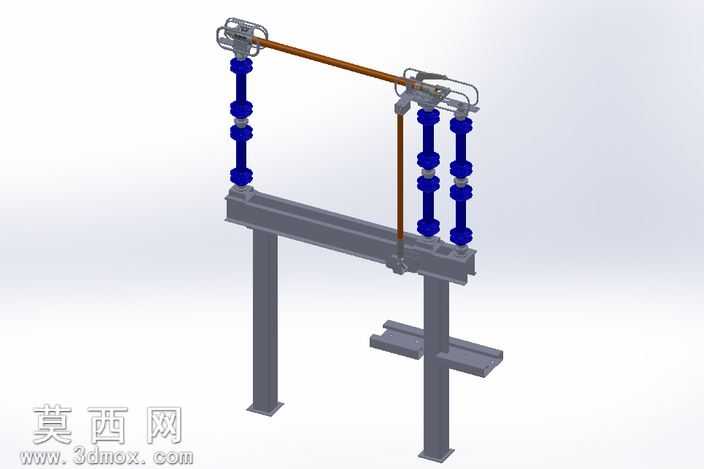

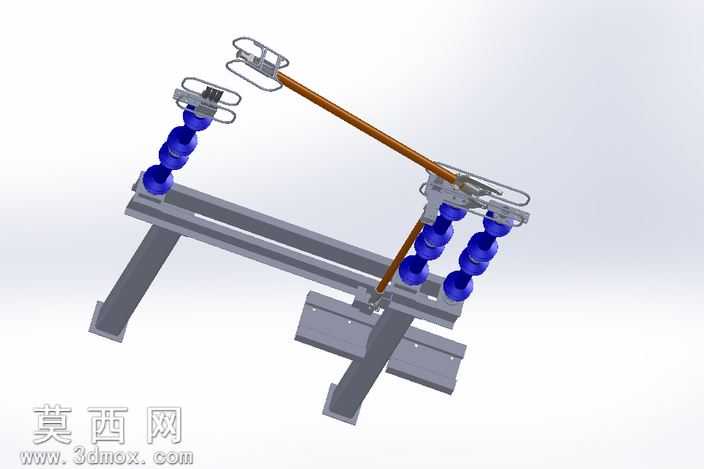

本模型为170KV电压等级的户外垂直断开式高压隔离开关，采用三维参数化建模方式完成全结构复刻，建模过程中严格遵循户外高压开关设备的实际尺寸比例与装配逻辑，对每一处结构细节都做了精准还原。模型首先搭建了底部的支撑安装框架，采用型钢拼接式的底座结构，预留了现场安装的固定点位，支撑腿采用倾斜式受力结构，保证户外安装后的结构稳定性，能够承受户外大风、覆冰等恶劣工况的载荷。绝缘部分采用多节式蓝色瓷质绝缘子结构，建模时还原了绝缘子的伞裙造型，每一片伞裙的弧度、间距都按照实际高压绝缘要求设计，保证爬电距离满足170KV电压等级的绝缘要求，绝缘子与底座、导电部分的连接金具也做了细致建模，还原了实际的固定连接结构。导电闸刀部分采用长杆式导电结构，表面做了铜质导电材质的渲染处理，两端的触头结构带有自锁式的接触端子，搭配操作联动机构，能够实现垂直方向的分闸、合闸动作，分闸后形成明显的垂直断开点，满足高压线路检修时的明显断口要求。顶部的接线端子采用带防晕罩的结构，建模时还原了防晕罩的弧形曲面造型，避免高电压下出现电晕放电现象。渲染阶段采用了工业级的材质表现，金属结构件做了热镀锌钢材的哑光金属质感，绝缘子部分还原了瓷质材料的半光泽蓝釉质感，导电部分做了紫铜的金属光泽表现，整体渲染背景采用简洁的浅灰色渐变，突出设备本身的结构特征。设计思路上围绕户外高压开关的核心功能展开，在保证结构强度的前提下优化了绝缘布局，垂直断开的结构形式能够大幅节省设备的安装占地面积，同时分闸断口清晰可见，便于运维人员直观判断设备状态，整体结构的装配逻辑完全符合实际产品的生产装配要求，各部件之间的运动间隙、绝缘间隙都经过尺寸校验，可用于电力设备的结构展示、安装模拟以及相关教学演示场景。
