谷歌主题创意键盘造型三维设计作品

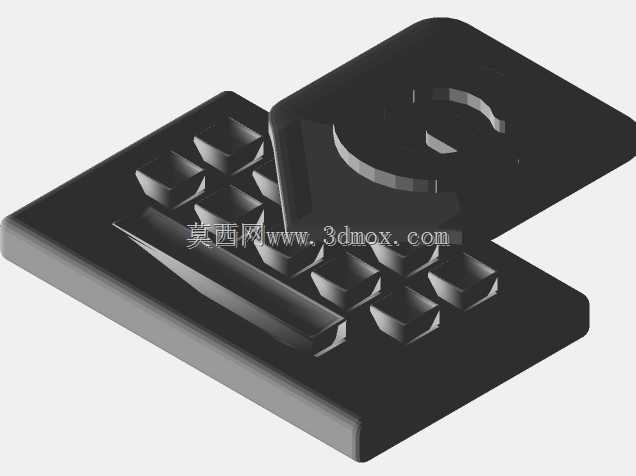

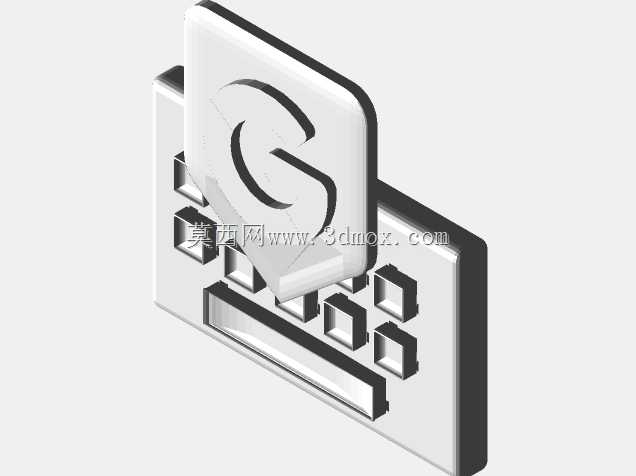

　　做这个创意键盘的三维结构时，最先要考虑的是常规桌面输入场景的适配边界，日常办公桌面留给键盘的操作纵深一般在150mm到200mm区间，横向宽度控制在350mm到400mm之间才能适配绝大多数标准办公桌的键盘托尺寸，建模时特意把底座边缘做了3mm的圆角过渡，既避免直角硌手的问题，也能在注塑生产时减少应力集中的缺陷。键帽的排布没有沿用常规104键的全尺寸布局，而是做了精简的功能区设计，把常用的字母区、方向键和核心功能键整合在紧凑布局里，每个键帽的顶面做了0.8mm的内凹弧度，贴合指腹按压的自然形态，键帽的拔插间隙留了1.2mm，既不会因为间隙过大进灰，也能保证更换键帽时不会出现卡涩。上方的谷歌标识造型做了悬浮式的结构设计，

　　和键盘底座之间预留了2mm的悬空间隙，内部可以预留RGB灯条的安装位，光线能从间隙中均匀透出，不会出现局部漏光的问题，标识本身的壁厚控制在2.5mm，采用半透明PC材质的话既能保证透光均匀性，也有足够的结构强度不会因为日常磕碰出现断裂。电路板的安装位在键盘底座的内部空腔，建模时特意在底座内壁做了四个定位柱，每个定位柱的高度是6mm，顶端做了1mm的导向锥角，PCB板对准定位柱放下去之后，用M2的自攻螺丝就能直接固定，不需要额外做支撑结构，空腔内部还预留了锂电池的安装槽位，尺寸按照常规6000mAh软包电池的规格做了避让，能同时支持有线和无线两种使用模式的硬件安装。底座的底部做了两个可调节的支撑脚，转轴的阻尼扭矩设置在0.2N·m，

　　用户可以根据自己的打字习惯调整0到8度的倾斜角度，支撑脚的底面贴有1mm厚的防滑橡胶垫，和桌面接触时的静摩擦系数能达到0.8以上，即使快速打字也不会出现键盘移位的情况。从结构设计的角度来说，这个创意键盘没有做过于复杂的异形曲面，所有的分型面都沿着产品的自然轮廓设置，外壳拆分的时候分成上盖、下盖、键帽组、标识装饰件四个部分，开模时的脱模斜度统一做了1.5度，不需要做复杂的抽芯结构就能顺利脱模，能有效控制生产时的模具成本。键帽的字符位置做了下沉0.2mm的凹槽，后续采用激光雕刻或者丝印工艺的时候，字符不会因为长期手指摩擦出现掉漆磨损的问题，每个键帽下方的十字轴安装位都做了加强筋结构，加强筋的厚度是1.2mm，

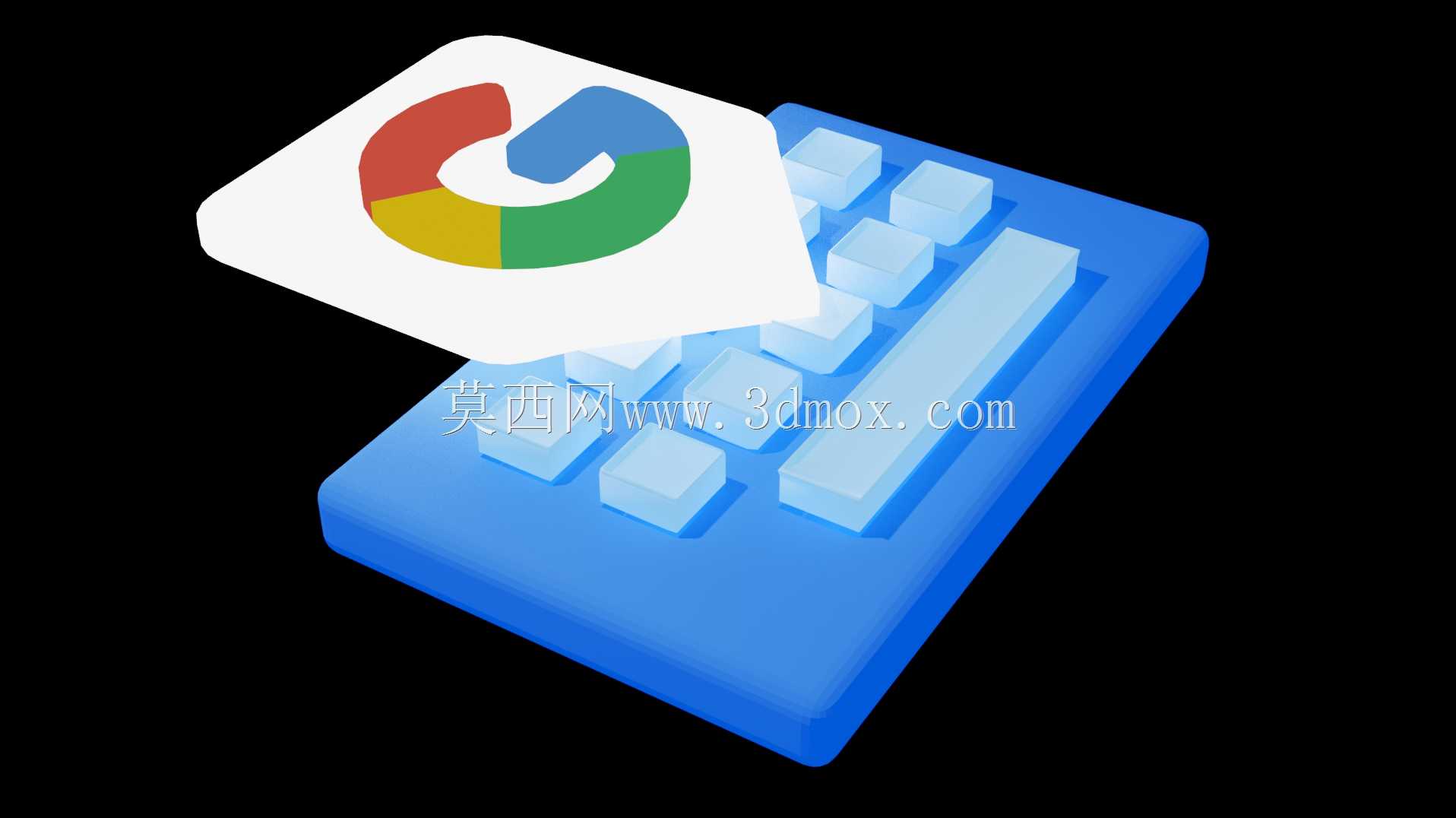

　　能承受日常打字时单次5N左右的按压力度，长期使用也不会出现轴座开裂的问题。考虑到作为品牌周边的展示属性，整体的外观配色沿用了品牌的四色识别体系，标识部分的分色做了精准的曲面拆分，每个色块之间的拼接间隙控制在0.1mm以内，组装之后不会出现明显的拼缝影响外观质感，键盘的侧边做了细微的磨砂纹理处理，粗糙度设置在Ra1.6，既能避免指纹残留，也能提升手持移动时的握持摩擦力。内部走线的位置特意留了2mm宽的走线槽，从PCB板的接口位置延伸到Type-C充电口，充电口的位置设置在键盘后侧的居中位置，接口周围做了1mm的凸台保护，插拔充电线的时候不会因为外力磕碰损坏接口焊盘。
