金融标识类立体造型结构设计

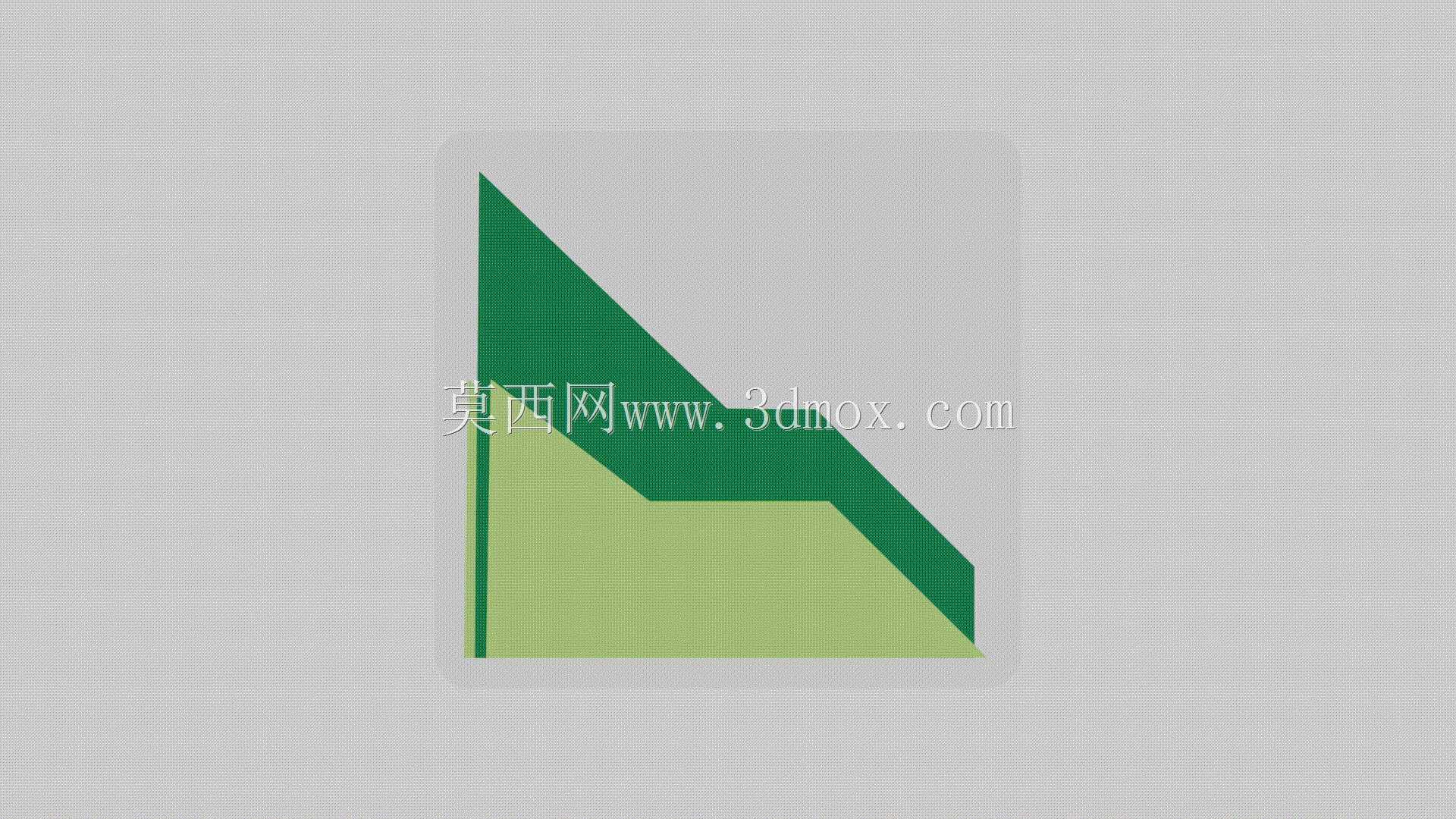

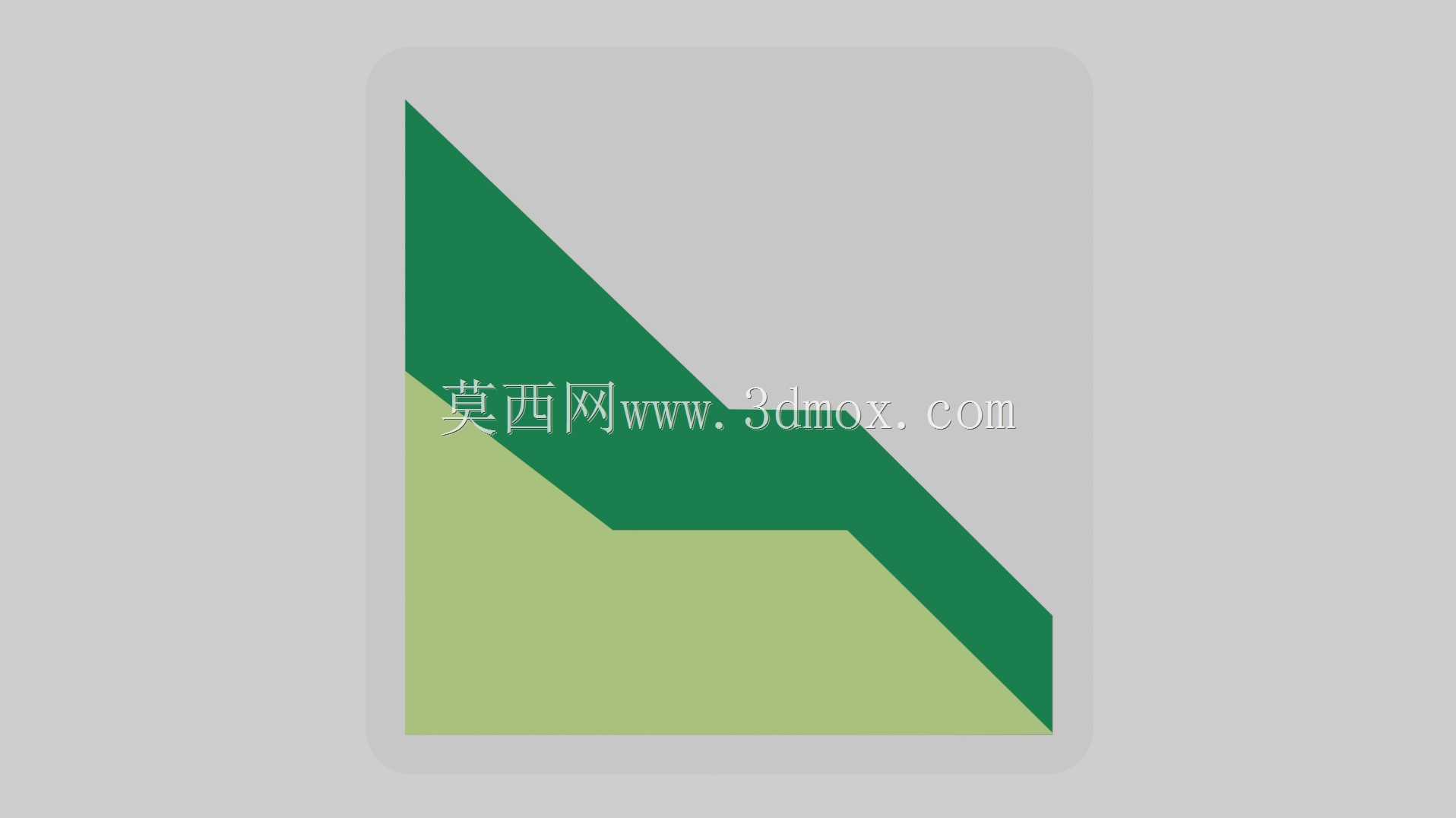

　　做这类异形立体标识构件的结构设计时，首先要考虑的是线下实体场景的安装适配性，这类构件多用于金融服务网点的墙面导视、前台背景装饰、线下活动展示区的立体标识搭建，区别于平面印刷标识，立体结构需要兼顾视觉辨识度与安装后的结构稳定性。从结构拆分来看，该构件采用双层错位叠合的几何形态，外层为深绿色斜切多边形结构，内层为浅绿色同轮廓内收结构，两层之间预留均匀的叠层间隙，从正面观察能形成自然的层次阴影，无需额外打光就能凸显立体纵深感，这种设计思路最早是从工业设备的警示标识立体结构演化而来，应用在商业标识场景中，能有效降低后期灯光调试的工作量，在常规室内照明环境下就能达到清晰的视觉识别效果。

　　设计过程中首先要确定安装基准面，这类构件的安装边界通常根据现场安装位的尺寸做等比例缩放，常规网点前台安装的版本整体外轮廓高度控制在300mm到800mm区间，厚度根据安装墙面的承重能力调整，墙面为实体砖墙时整体厚度可做到50mm，采用背挂式安装结构，在构件背部预留两个挂装孔位，孔位间距遵循常规挂装件的标准间距，适配市面上通用的膨胀螺栓挂装结构；如果是安装在石膏板隔断墙面上，整体厚度需要压缩到30mm以内，同时在背部增加整块的安装背板，分散构件的整体重量，避免长期使用后出现墙面变形或者构件脱落的问题。

　　从结构强度角度考虑，两层叠合结构的连接位不能采用外露的紧固件，否则会破坏正面的视觉完整性，设计时在深绿色外层构件的内侧预留定位卡槽，浅绿色内层构件通过卡槽与外层做嵌合连接，连接位采用结构胶辅助固定，避免出现拼接缝隙不均匀的问题。构件的边缘全部做R2的圆角处理，一方面是避免安装过程中锋利边角划伤施工人员，另一方面是消除亚克力或者金属板材切割后的锐边反光，让整体视觉效果更柔和。斜切面的角度经过反复调整，最终确定的斜切角度能保证在人眼1.2米到1.8米的常规观察高度区间，不会出现面与面之间的反光遮挡，从网点入口到前台的整个行走路径上，都能清晰识别标识的完整轮廓。

　　考虑到后期的维护更换需求，构件的分层结构设计为可拆分形式，如果表层出现刮蹭损坏，不需要整体拆卸构件，只需要更换外层的深绿色面板即可，大幅降低后期的维护成本。在材料适配性上，该结构可以适配多种加工工艺，小批量定制时可以采用亚克力板材切割粘接，批量生产时可以采用ABS注塑成型，户外使用的版本则可以采用钣金折弯焊接后做喷塑处理，不同工艺对应的结构公差预留也做了对应调整，亚克力粘接版本的拼接公差控制在0.2mm以内，注塑版本的拔模斜度设置为1.5度，钣金版本的折弯圆角根据板材厚度做对应匹配，保证不同工艺加工出来的成品都能达到一致的视觉效果。

　　安装时的定位基准选择构件的底部水平边，安装前先在墙面弹好水平基准线，将背部挂装件的水平度调整到位后再固定构件，避免出现安装倾斜的问题。构件的重量经过优化，常规600mm高度的亚克力版本整体重量控制在1.2kg以内，即使是石膏板墙面搭配专用的石膏板膨胀螺栓也能满足承重要求，不需要额外做墙面加固。针对有发光需求的场景，该结构的两层间隙可以预留LED灯带的安装位，光线从两层结构的缝隙中透出，形成背光发光的效果，电路走线可以从构件背部的挂装孔位引出，隐藏在墙面内部，不会外露线路影响整体美观度。
