G型螺杆式手动夹持工装结构设计

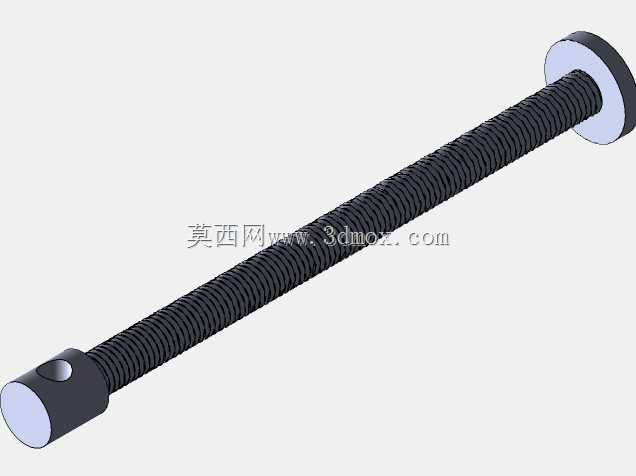

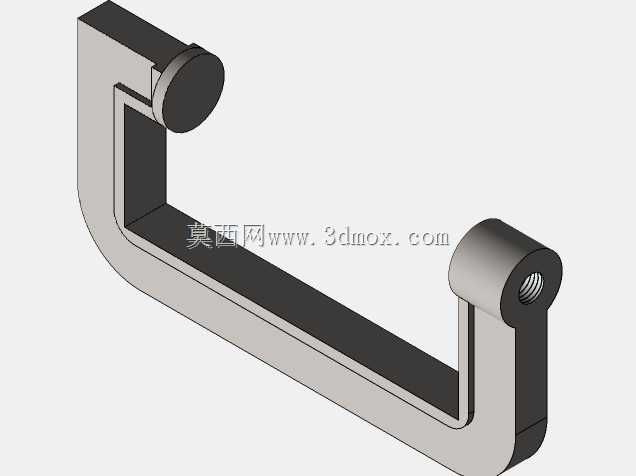

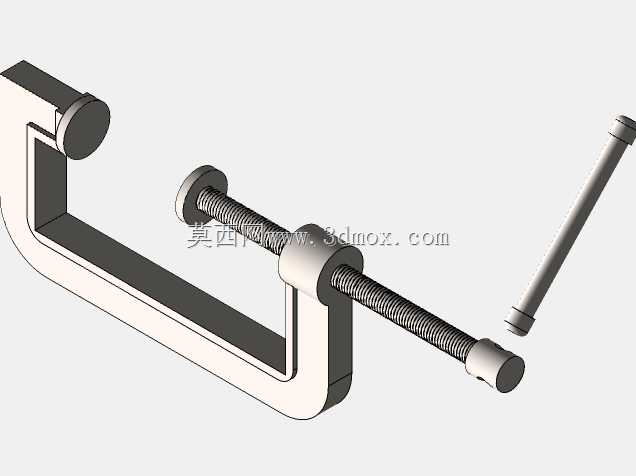

　　日常机加工工位、钣金装配现场、木工粘接工序里，这类G型夹持结构的出镜率一直很高，它不需要外接气源、电源，完全靠手动操作就能完成工件的临时固定，在零散维修、小批量试制场景里的适配性远高于气动或液压夹紧装置。从结构组成来看，整套夹持装置分为C型架体、传动螺杆、压头、摇柄四个核心部分，架体采用一体式弯折成型的刚性结构，开口端的固定承压面和螺杆端的活动压头保持同轴度，夹紧过程中不会出现偏载滑脱的问题。螺杆采用梯形螺纹传动，相比普通三角螺纹，它的牙根强度更高，自锁性能更好，夹紧后不会因为工件的微小振动出现松脱，传动过程中的轴向力传导也更均匀，不会出现卡滞、咬螺纹的情况。活动压头和螺杆端部采用活动铰接设计，

　　夹紧过程中压头可以根据被夹工件的表面角度做微小偏转，哪怕工件夹持面存在轻微的平面度误差，也能保证压头和工件表面完全贴合，不会出现点接触压伤工件表面、或者夹持力不足的问题。架体的背部做了加厚的加强筋结构，在最大开口行程下夹紧工件时，架体的开口变形量控制在0.1mm以内，不会因为长期受力出现架体张开、塑性变形的失效问题。摇柄采用穿杆式设计，穿在螺杆尾部的通孔里，需要大夹紧力的时候可以双手握持摇柄两端施加扭矩，不需要大夹紧力的时候也可以单指拨动螺杆尾部快速进退，调整夹持开口的效率比固定式摇柄高很多。从安装边界来看，这套夹持结构的最大开口尺寸适配常规150mm以内厚度的工件，架体的喉深可以覆盖距离工件边缘80mm以内的夹持位置，

　　不管是把两块钢板叠夹在一起做定位焊，还是把木质构件压合等待胶水固化，或是把小型工件夹在工作台面上做钻孔、打磨作业，它都能提供稳定的夹持力。设计过程中特意把架体的所有外角都做了R3的圆角处理，日常拿取使用的时候不会划伤操作人员的手部，螺杆的外露螺纹部分也做了发黑防锈处理，车间里多油污、多切削液的环境下长期使用也不会出现锈蚀卡滞的问题。和常见的快速夹具相比，它的夹持力调节范围更广，从几公斤的轻压固定到上百公斤的强力夹紧都能通过摇柄的输入扭矩灵活控制，不会出现快速夹具夹力过大压坏薄壁工件、或者夹力过小固定不稳的问题。在设备维修场景里，它还可以临时充当辅助施压工具，比如更换密封件时压合法兰面、拆卸过盈配合的小型轴套时做辅助支撑，

　　不需要复杂的配套工装就能完成作业。整套结构没有易损的弹性零件，所有部件都是刚性金属材质，正常使用情况下的维护成本极低，只需要定期在螺纹部分涂抹少量润滑脂就能保证传动顺畅，适合作为生产车间、维修班组、个人工坊的常备夹持工具。
