精灵球造型 Pokeball 零件组件结构设计

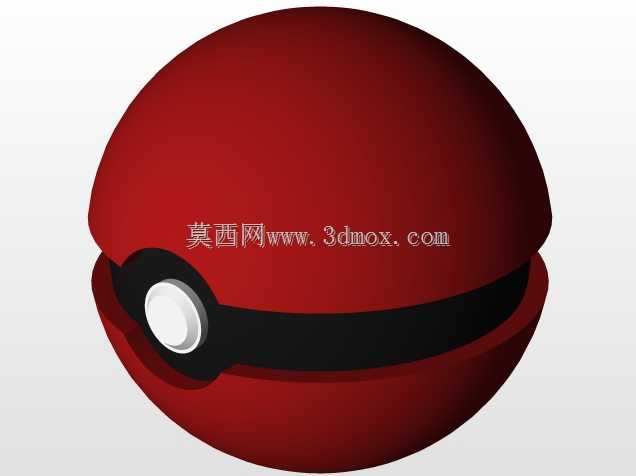

　　这款 Pokeball 零件组件采用上下半球对合的经典球形结构，整体为完全对称的回转体构型，设计过程中优先考虑了拼接精度与开合手感，避免出现合模错位、接缝过大的问题。上下半球的接合面设置了一圈环形定位止口，止口配合公差选取 H7/g6 的间隙配合等级，既保证装配时的导向顺滑，又能控制合模后的径向窜动量在 0.1mm 以内，不会出现上下半球错位偏移的情况。中部环绕球体的黑色饰带为独立嵌装结构，设计时在上下半球的接合位置预留了宽度 8mm、深度 2mm 的环形嵌槽，饰带采用过盈配合压入嵌槽内，不需要额外粘接即可固定，同时饰带本身可以遮挡上下半球的拼接接缝，提升整体外观的完整性。正面的按钮组件为三层嵌套结构，最外层是与半球曲面贴合的黑色弧形底座，中层为银色环形装饰圈，内层为白色圆形按压键，按压键与底座之间预留了 1.2mm 的按压行程，内部可根据需求加装轻触开关或者磁吸结构，实现按压反馈或者开合触发功能。

　　从应用场景来看，这套组件既可以作为创意手办的展示摆件，通过表面喷涂处理还原经典的红黑白色彩搭配，放置于桌面作为装饰；也可以作为小型收纳容器使用，上下半球内部为中空结构，可容纳直径 30mm 以内的小型物件，比如存储卡、耳钉、便签纸条等，配合内部加装的磁吸片，可实现开合的便捷固定；还可以作为文创周边的结构原型，基于这套基础结构修改表面纹理、配色方案，衍生出不同主题的球形周边产品。设计过程中对所有零件的壁厚做了统一控制，主体半球的壁厚均匀设置为 2.5mm，既保证了结构强度，不会因为轻微磕碰出现变形开裂，也避免了壁厚过大导致的材料浪费，同时均匀的壁厚也适配注塑、3D打印等多种加工工艺，不会出现壁厚不均导致的缩印、翘曲等加工缺陷。

　　在安装边界方面，整个球体闭合后的外径为 100mm，属于单手可握持的尺寸范围，上下半球开合时的旋转角度可根据内部连接结构调整，若采用铰接结构连接，开合角度可达到 120 度，完全满足取放内部物件的操作空间需求；若采用完全分离式设计，上下半球可完全拆分，方便对内部空间进行清洁或者改装。所有零件的棱边都做了 R0.5mm 的圆角处理，没有尖锐的毛刺棱角，握持时不会划伤手部，也避免了加工过程中应力集中导致的零件开裂问题。按钮组件的安装位置位于球体正面的中心位置，距离球体上下顶点的弧长距离均为 78.5mm，按压操作时手指可以自然贴合按钮表面，符合人体工学的操作角度。

　　结构设计时充分考虑了不同加工工艺的适配性，若采用注塑工艺生产，所有零件都设置了合理的脱模斜度，半球部分的脱模斜度为 1.5 度，饰带和按钮零件的脱模斜度为 1 度，不会出现脱模卡滞的问题；若采用 FDM 3D打印制作，所有悬空结构的角度都大于 45 度，不需要额外添加支撑即可打印，减少了后期支撑去除的工作量，也能保证表面的成型质量。零件之间的配合位置都做了适配性的公差调整，比如止口位置的配合面做了 0.05mm 的偏移量，避免3D打印时的材料膨胀导致装配过紧，不需要后期打磨即可顺利组装。中空的内部空间还可以根据使用需求加装额外的功能模块，比如LED发光模块、发声模块，在按钮位置预留的走线空间可以容纳直径 1mm 以内的导线，不需要额外破坏壳体结构即可完成功能拓展。
