乘用车多辐条铝合金轮毂结构设计

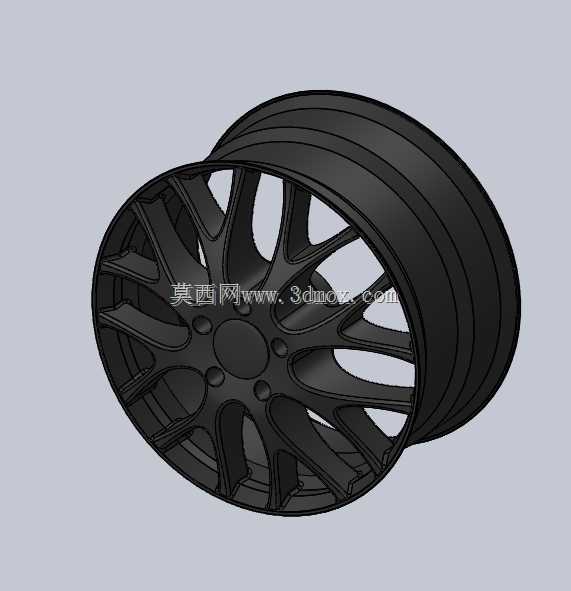

　　这款轮毂的结构设计首先围绕乘用车行驶工况的受力需求展开，轮辋部分采用多阶台阶式轮廓，对应轮胎安装的胎圈座、轮缘、槽底三个核心功能区域，槽底深度预留足够的轮胎拆装操作空间，避免装胎时刮伤胎侧橡胶，轮缘处做加厚圆弧过渡，应对车辆过坎、侧滑时轮胎受到的侧向冲击，防止轮缘变形导致轮胎脱圈。轮辐采用分叉式多辐条布局，从中心安装盘向外呈放射状延伸，每根主辐条在靠近轮辋处拆分出两个支脚与轮辋内壁连接，这种布局一方面可以分散制动过程中产生的扭矩载荷，避免应力集中在单条辐条与轮辋的连接位置，另一方面可以为制动卡钳预留足够的避让空间，适配大尺寸制动盘与多活塞卡钳的安装需求，不会在转向或颠簸工况下出现卡钳与辐条的运动干涉。

　　中心安装区域设置了对应螺栓孔的凸台结构，凸台高度与轮毂轴承座的安装深度匹配，安装面做平面度公差控制，保证轮毂装车后与轴头的贴合面积达到90%以上，避免高速行驶时出现轮毂抖动的问题，中心孔的直径尺寸按照主流乘用车轴头的通用尺寸设计，可适配对应PCD参数的车型安装，螺栓孔周围做沉头处理，让轮毂螺栓的锥面可以完全贴合，保证锁紧力矩均匀传递。从实际使用场景来看，这款轮毂适配普通家用乘用车的日常行驶需求，辐条的镂空结构可以在车辆行驶过程中引导气流穿过轮毂间隙，带走制动盘与刹车片摩擦产生的热量，降低制动系统的热衰减风险，尤其是在连续下坡路段频繁制动时，良好的通风性能可以让制动盘温度维持在合理区间，保证制动效能稳定。

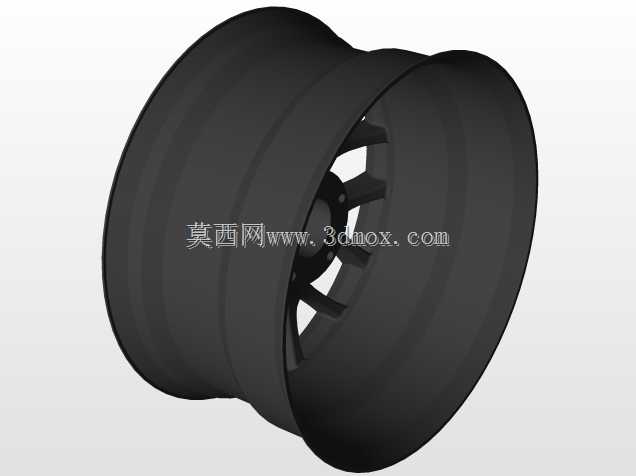

　　轮辋的宽度尺寸按照常规家用车轮胎的适配范围设计，胎圈座的角度严格匹配轮胎胎圈的标准角度，保证充气后轮胎与轮辋之间的密封性能，不会出现慢漏气的问题，轮辋外侧的边沿做了小幅凸起设计，在车辆靠边停车时可以先于轮辋主体接触路沿，减少路沿刮伤轮辋表面的概率，降低日常使用中的外观损伤。设计过程中对辐条的壁厚做了梯度变化处理，靠近中心安装盘的位置壁厚更大，承受的弯曲与扭转载荷更高，靠近轮辋的支脚位置壁厚适当减薄，在保证结构强度的前提下控制整体重量，降低非簧载质量，提升车辆的悬挂响应性能与行驶舒适性，同时减少不必要的材料浪费。轮辐表面的曲面过渡全部采用大圆角衔接，没有尖锐的棱角结构，一方面可以降低铸造过程中的应力集中风险，减少铸件出现裂纹、

　　缩孔的概率，另一方面在日常清洗时不容易积存泥沙，便于维护打理。安装边界方面，轮毂的偏距参数经过匹配计算，保证装车后轮胎的中心面与车辆轮心的设计位置重合，不会出现轮胎偏磨、转向沉重的问题，轮辐背面与转向节、减震器之间预留了足够的间隙，在车轮上下跳动、转向到最大角度时都不会发生运动干涉，适配常规麦弗逊前悬挂与扭力梁或多连杆后悬挂的家用车型安装使用。
