工程机械挖掘机动臂结构三维设计

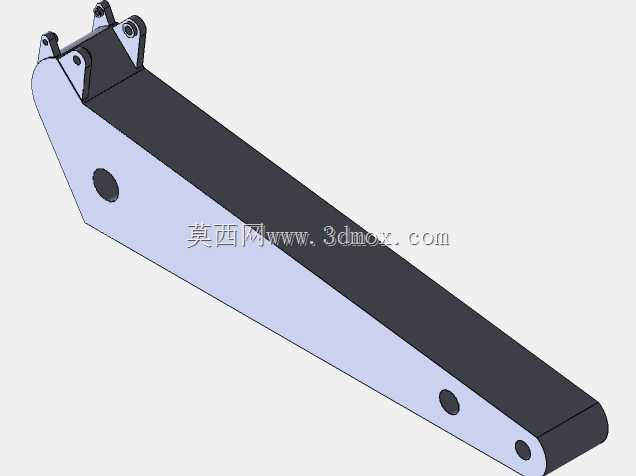

　　作为挖掘机械的核心承载构件，该臂体结构直接决定整机作业覆盖范围与负载承载能力，在土方开挖、矿山剥离、基建施工、河道清淤等各类工程场景中，承担着传递斗杆、铲斗端作业载荷，联动液压执行元件完成复合动作的核心作用。从结构布局来看，该臂体采用变截面箱型焊接结构设计，整体沿长度方向呈现渐变的截面高度变化，靠近机身铰接端的截面尺寸更大，向斗杆连接端逐步收窄，这种设计既匹配了臂体工作过程中的弯矩分布规律——靠近机身铰接位置承受的倾覆弯矩最大，向末端逐步衰减，也能在控制整体自重的前提下最大化结构刚度，避免重载作业下出现过大的挠曲变形。臂体上分布的多组铰接孔位分别对应不同的连接需求：最上端的双组铰接耳板用于连接动臂举升液压缸，

　　通过液压缸的伸缩实现整个臂体绕机身铰点的俯仰动作；臂身中部的铰接位用于连接斗杆液压缸，为斗杆的收放动作提供支撑反力；末端的同轴铰接孔则用于装配斗杆构件，形成臂体与斗杆之间的转动副。所有铰接孔位均设计了加厚的衬套安装座，孔位端面加工有同轴度定位基准，保证装配后转动副的转动顺畅度，避免偏载造成的轴套异常磨损。从安装边界来看，该臂体与机身连接的铰点间距、与举升液压缸连接的耳板开档尺寸、与斗杆连接的轴孔直径均匹配通用中型履带式挖掘机的接口参数，不需要额外改动连接支座即可完成替换装配，臂体的重心位置经过反复校核，在全伸臂工况下不会造成整机倾翻力矩超出设计阈值，同时臂体下方预留了液压管路的排布空间，管路固定座的位置沿臂体侧面均匀分布，

　　避免作业过程中管路与周边构件发生干涉磨损。设计过程中优先考虑了作业工况的载荷复杂性：挖掘作业时臂体不仅要承受垂直方向的挖掘阻力，还要承受偏载挖掘时的侧向扭矩，因此臂体的侧板与上下盖板的焊接位置均设计了连续焊道，在铰接耳板与主臂体连接的位置额外增加了加强筋板，分散应力集中点，避免长期交变载荷下出现焊缝开裂的问题。臂身预留的多个工艺孔一方面用于降低臂体整体自重，优化整机的负载分配，另一方面也作为内部焊接作业的操作孔，保证箱型结构内部焊缝的焊接质量，同时为后期的防腐涂装作业提供工艺通道，避免内部腔体出现涂装死角造成锈蚀。从实际作业的功能适配来看，该臂体的长度参数匹配15吨级挖掘机的作业半径需求，配合标准斗杆与0.6方铲斗时，

　　最大挖掘深度可达到常见市政管网开挖的深度要求，最大卸载高度满足普通自卸卡车的装载高度需求，臂体的结构强度经过载荷校核，在复合动作——也就是同时进行动臂举升、斗杆收进、铲斗挖掘的工况下，各截面的安全系数均满足工程机械设计规范的要求，即使在石块剥离等重载冲击工况下，臂体的变形量也控制在允许范围内，不会影响铰接部件的正常转动。不同于加长臂、拆楼臂等特殊作业臂，该结构属于标准作业臂配置，适配绝大多数常规土方作业场景，结构上没有多余的冗余设计，所有的加强结构均布置在应力集中的关键位置，既保证了结构可靠性，也控制了臂体的制造成本与自重，避免过重的臂体造成整机液压系统负载过高、油耗上升的问题。在铰接点的润滑设计上，所有铰接孔位均预留了润滑油道安装位置，可通过集中润滑系统定期向各转动副加注润滑脂，降低销轴与衬套的磨损速度，延长部件的使用寿命。臂体的外形设计充分考虑了作业过程中的防碰撞需求，臂体上表面与下表面均采用平滑过渡的结构，没有突出的尖锐构件，避免回转作业时臂体与周边障碍物发生刮碰造成结构损伤，同时平滑的外形也减少了作业过程中泥土的附着，降低日常清理的工作量。
