挖掘机械作业臂支撑结构三维设计

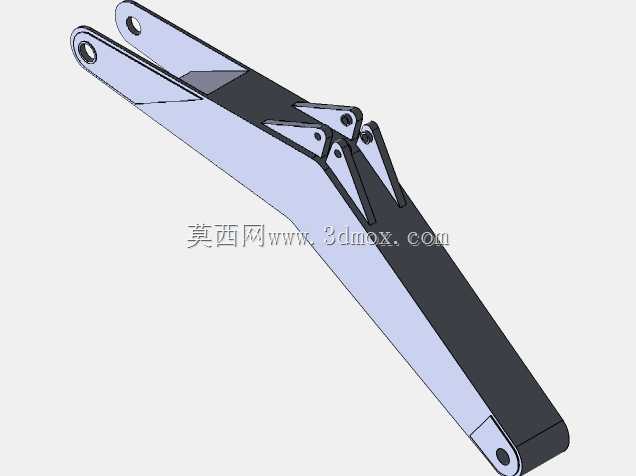

　　在土方作业、矿山剥离、市政管线开挖、建筑基坑施工等场景中，挖掘机械的臂架结构是直接决定作业覆盖范围、负载承载能力与动作稳定性的核心受力部件，这套臂架结构的设计完全围绕重载交变工况下的可靠性展开，没有冗余的装饰性结构，每一处板材折弯、铰接点位的布置都对应实际作业中的受力传递需求。从结构布局来看，该臂架采用箱型变截面设计，靠近机身铰接端的截面尺寸更大，板材厚度也做了梯度加强，越靠近斗杆连接端截面逐步收窄，这种设计既能够平衡大负载工况下的抗弯、抗扭强度需求，也能合理控制臂架自身重量，避免无效负载消耗主机的液压输出功率。臂架上的铰接孔位均做了衬套安装位的预留设计，孔位周边通过加厚贴板进行局部强化，避免长期铰接转动带来的孔位磨损、

　　应力集中开裂问题，所有铰接点的同轴度公差在建模阶段就做了装配约束校验，确保后续生产加工后，各销轴能够顺利装配，不会出现卡滞、偏磨的问题。在实际作业过程中，臂架需要配合动臂油缸、斗杆油缸完成举升、收放、挖掘等复合动作，因此在臂架的对应位置预留了油缸铰接支座的安装接口，支座的焊接位置经过受力仿真校核，能够承受油缸最大推力下的局部载荷，不会出现支座焊缝撕裂的问题。臂架表面的加强筋布置并非均匀排布，而是根据有限元受力分析的应力云图做了针对性布置，在应力集中的弯折区域、载荷传递拐点位置设置了三角形加强贴板，在低应力区域则减少额外加强结构，最大化实现结构轻量化。从安装边界来看，臂架根部的双铰接耳板间距与主机机身的连接支座尺寸完全匹配，

　　耳板上的销孔直径适配通用规格的铰接销轴，端部与斗杆连接的铰接点位间距也符合常规中小型挖掘机的接口参数，不需要额外做转接件就能够完成与通用斗杆、铲斗组件的装配对接。设计过程中充分考虑了实际作业中的磕碰场景，臂架下侧的板材做了耐磨加厚处理，能够抵御作业过程中碎石、土体的摩擦撞击，上部的管线布置预留了固定卡扣的安装位，避免液压管路在臂架动作过程中出现拉扯、磨损。这套臂架的动作行程设计覆盖了常用的作业深度与作业半径范围，在最大伸出长度下，臂架的扰度控制在合理区间，不会因为臂架形变过大导致铲斗定位精度下降，在最大挖掘力负载下，结构的安全系数满足工程机械设计规范的要求，能够适应长时间连续重载作业的工况需求。对于结构设计从业者来说，

　　这类臂架建模的核心难点不在于外形的复刻，而在于准确还原各受力点位的位置关系、板材厚度的梯度变化、铰接部位的装配间隙预留，很多新手建模时容易忽略铰接孔的衬套让位深度、加强筋的焊接坡口预留，导致建出来的模型无法直接用于生产参考，而这套结构在建模时就充分考虑了工艺可行性，所有折弯半径、焊接预留量都符合实际板材加工的工艺要求，不需要做过多调整就可以直接导出工程图用于生产下料。在市政施工场景中，这类臂架的尺寸适配中小型轮式挖掘机，能够在狭窄的街巷、小区内部完成管线开挖作业，不会因为臂架尺寸过大影响通行；在小型矿山作业场景中，臂架的抗扭强度能够满足碎石层剥离的负载要求，长期作业也不会出现结构疲劳变形。
