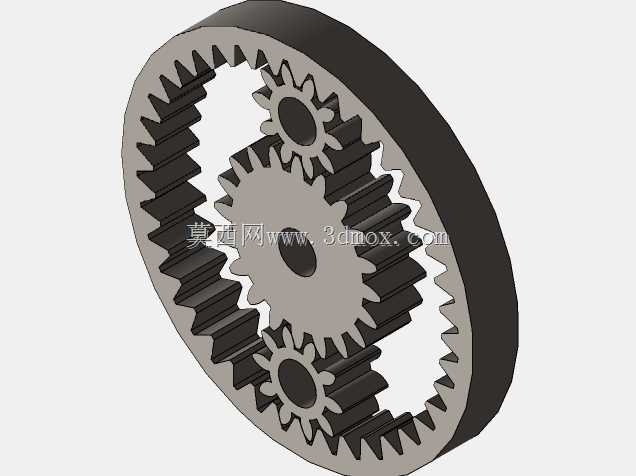

这套行星轮系结构是同轴减速传动场景里的典型构型,日常在轻工输送线的驱动端、小型伺服电机的输出端、自动化设备的分度转台驱动单元里都能见到同原理的结构应用,相比平行轴定轴轮系,它能在更小的径向安装空间内实现更大的传动比,同时多行星轮均布啮合的形式能把输入载荷分散到多个啮合齿面上,单齿承受的接触应力更低,同等负载要求下整体结构的体积能压缩40%以上,非常适合安装空间受限、对传动同轴度有要求的动力传输场景。从结构组成来看,这套轮系包含外齿的太阳轮、内齿结构的固定内齿圈、三个均布在太阳轮与内齿圈之间的行星轮,行星轮通过销轴安装在行星架上,动力从太阳轮输入时,行星轮会同时与太阳轮、内齿圈啮合,既绕自身销轴自转,又绕太阳轮轴线公转,
最终通过行星架输出低转速大扭矩的动力,三个行星轮呈120度均布的设计,能让啮合过程中的径向力相互抵消,输入端轴承不需要承受额外的偏载,能有效延长支撑轴承的使用寿命。设计这类轮系的时候,首先要匹配的是安装边界的约束,内齿圈的外径是整个结构的最大径向尺寸,需要和安装腔体的内孔预留0.02-0.05mm的间隙来满足装配公差,轴向方向上内齿圈的端面要和腔体的定位台阶贴合,通过止口限制径向窜动,行星架的输出端要匹配负载端的连接接口,不管是轴孔键连接还是法兰端面连接,都要保证输出轴线和太阳轮的输入轴线同轴度误差控制在0.02mm以内,避免运转过程中出现偏载导致的齿面磨损不均。齿形参数的匹配是设计的核心,首先要满足行星轮系的配齿条件,
三个行星轮均布的情况下,太阳轮齿数、内齿圈齿数之和必须能被行星轮个数整除,否则装配时行星轮无法同时和两个中心轮啮合,其次要保证啮合过程中不发生齿顶干涉,内齿圈的齿顶圆直径、行星轮的齿顶圆直径、太阳轮的齿顶圆直径要经过变位系数的调整,既要保证重合度大于1.2来让传动更平稳,又要避免齿顶和对方的齿根发生碰撞。实际应用中,这类轮系的固定方式有多种选择,除了固定内齿圈、太阳轮输入、行星架输出的常规减速模式,也可以根据传动需求固定太阳轮,让内齿圈输入、行星架输出,或者固定行星架,让太阳轮输入、内齿圈输出实现增速传动,不同的固定方式能得到不同的传动比和转向特性,选型时可以根据设备的动力输入输出位置灵活调整。在加工和装配层面,
内齿圈的内齿加工通常采用插齿工艺,相比滚齿能更好保证内齿的齿向精度,太阳轮和行星轮的外齿可以采用滚齿后剃齿的工艺,降低齿面粗糙度来减少运转噪音,行星轮的安装销轴和行星架上的销孔要采用过盈配合,避免运转过程中销轴出现松动导致的啮合间隙变大,装配完成后要手动转动输入轴,检查整圈转动过程中是否有卡滞点,确保每个啮合位置的齿侧间隙均匀,避免负载运转时出现局部应力集中导致的断齿问题。这类行星轮系相比谐波减速器、RV减速器这类精密传动部件,成本更低,承载能力更强,对加工精度的要求更宽松,在对传动回差要求不是极高的中低速传动场景里,性价比优势非常明显,日常维护时只需要定期在啮合面涂抹润滑脂,就能保证长期稳定运转,不需要复杂的维护流程。
