数控车床用VNMG型刀片配套刀杆支架

　　在金属切削加工的日常生产场景里，这类适配VNMG系列刀片的刀杆支架，是数控车床、普通卧式车床完成外圆车削、端面车削、锥面加工工序里不可或缺的切削装夹部件，多数承担钢件、铸铁、不锈钢等常见金属材料的粗精加工走刀任务，在通用机械零件加工、汽车零部件量产、五金件批量生产的车间场景中应用占比极高。从实际使用的角度看，这类刀杆支架的核心作用是为菱形VNMG可转位刀片提供稳定的装夹基准，将机床主轴传递的切削力均匀传导到刀架安装位，保证切削过程中刀片不会出现位移、振颤，避免加工表面出现振纹、尺寸超差的问题。不同于焊接式车刀，这种机夹结构的刀杆不需要在刀片磨损后重新磨刀、对刀，只需要松开锁紧螺钉转动刀片的可用切削刃，

　　或者直接更换新刀片就能快速恢复加工，能大幅减少换刀辅助时间，适配批量生产的节拍要求。设计这类刀杆的时候，首先要匹配标准VNMG刀片的定位槽尺寸，刀片的定位基面要和刀杆的刀片座完全贴合，保证刀尖高度的一致性，锁紧螺钉的位置要避开切屑流出的路径，防止连续切屑缠绕刮擦螺钉导致拆卸困难，同时螺钉的压紧力要经过反复验证，既要保证刀片装夹后不会在大切深切削时发生移位，又不能压应力过大导致硬质合金刀片出现崩裂。刀杆的主体截面采用矩形结构，是为了适配车床常见的四方刀架、电动刀塔的安装槽尺寸，刀杆的悬伸长度设计也有讲究，通常控制在刀杆截面高度的2-3倍范围内，避免悬伸过长导致刚性不足引发切削振颤，刀头部分的偏角设计对应VNMG刀片的主偏角要求，

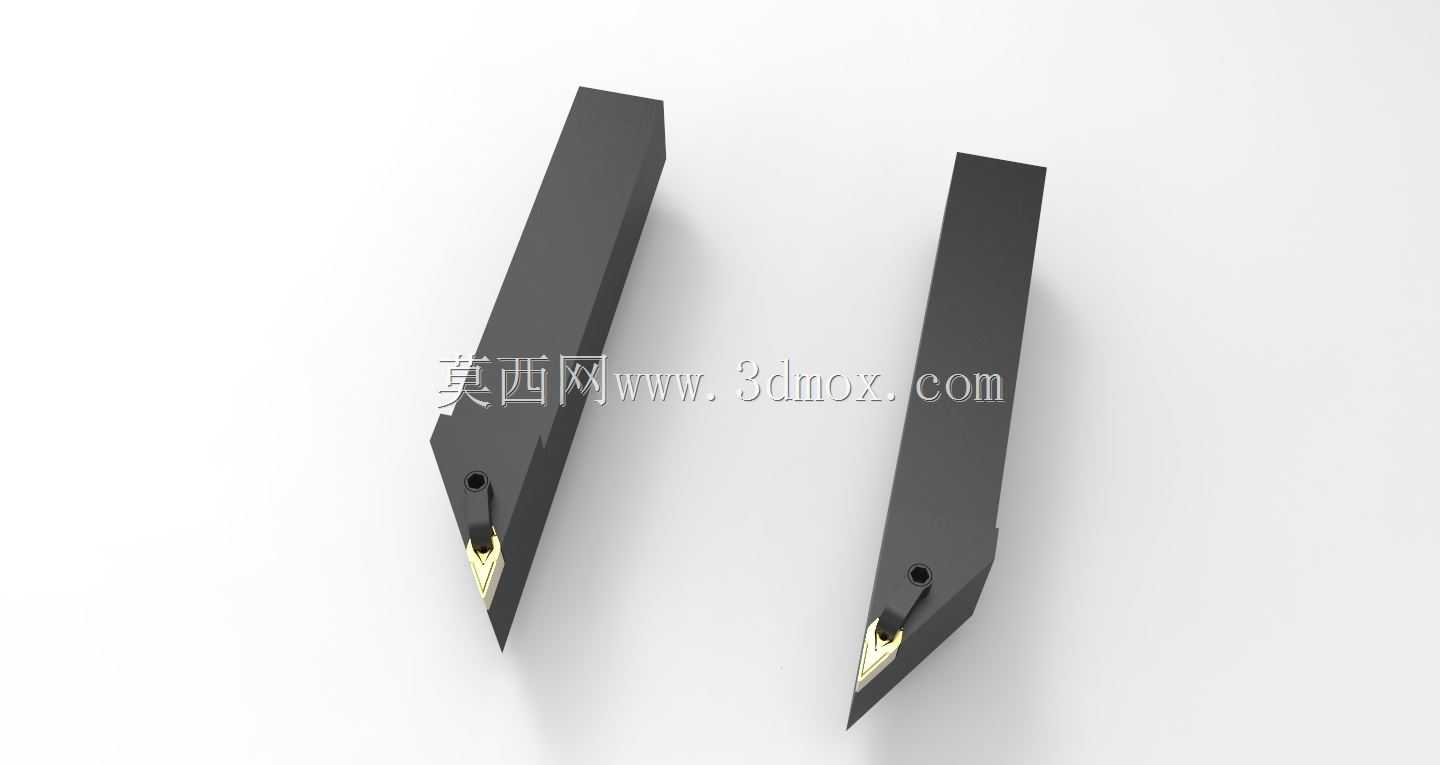

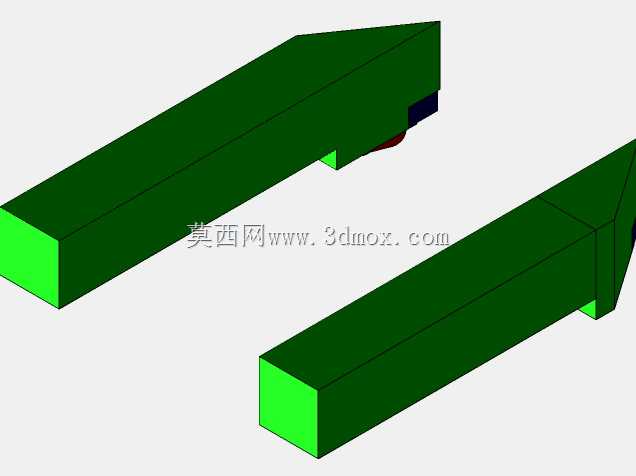

　　图中两款刀杆分别适配不同的走刀方向，可完成正向、反向的外圆及台阶面加工，满足不同零件轮廓的加工需求。刀杆头部的出屑面角度经过优化，能引导切屑按照预设的方向卷曲排出，避免切屑刮伤已加工的零件表面，也能减少切屑堆积在刀头区域带来的散热问题。从安装边界来看，这类刀杆的安装基面平面度要求控制在0.02mm以内，装入刀架后要保证刀尖和机床主轴回转中心等高，误差不能超过0.1mm，否则会影响切削角度，导致刀具寿命下降甚至出现扎刀的风险。刀杆的材料通常选用高强度合金钢，经过调质处理提升整体刚性和韧性，表面做发黑处理提升防锈能力，刀片接触的定位面会经过精磨处理，保证定位精度稳定。在实际选型使用时，

　　技术人员需要根据加工机床的刀架槽尺寸确定刀杆的截面规格，根据加工的轮廓方向选择对应的左右手刀杆，再根据加工材料的特性匹配对应牌号的VNMG刀片，搭配合理的切削参数，就能获得稳定的加工质量和刀具寿命。这类刀杆的结构设计经过了长期的生产验证，结构成熟可靠，装夹操作简便，不需要复杂的辅助工具就能完成刀片更换，是金属切削加工领域应用非常广泛的一类刀具装夹部件，其结构细节的优化直接影响加工效率、零件加工质量和刀具的使用寿命，在结构设计时需要平衡刚性、排屑、装夹便利性三者的关系，不能单纯追求某一项性能而忽略其他使用需求。
