NMTB50数控加工刀架锥面连接结构

　　在数控铣削、镗削加工场景中，主轴与刀具的连接刚性直接决定了重切削工况下的加工稳定性，NMTB50规格的锥面连接结构，是美式数控机床上应用十分广泛的刀具接口形式，区别于常见的CAT、BT类刀柄锥度，该系列锥度的设计逻辑更适配大扭矩、低转速的粗加工工况，在普通铣床、老式数控镗床的升级改造中也常被选用。从结构功能来看，该锥面承担着两个核心作用：一是实现刀具与主轴的同轴定位，锥面的自定心特性可以保证刀具回转中心与主轴回转中心的重合度，减少高速旋转下的动平衡偏差；二是传递主轴输出的切削扭矩，锥面配合的摩擦力结合法兰端面的定位销结构，能够在大切深、大进给的钢件粗加工中避免刀柄打滑，防止出现崩刀、工件报废的问题。设计这类锥面结构时，

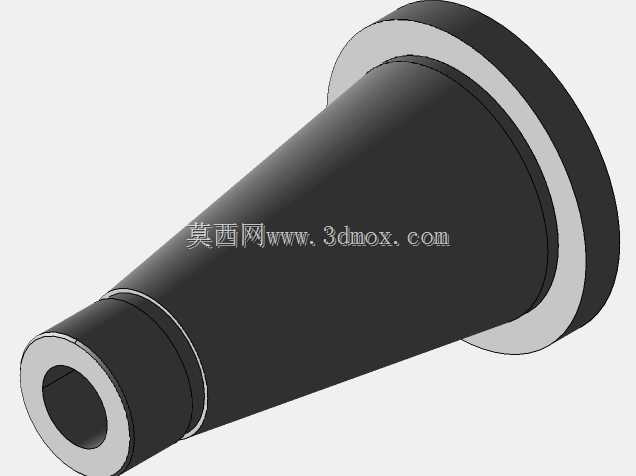

　　首先要明确锥度的配合公差带，NMTB50的锥度为7:24的短锥结构，大端直径、锥面长度的公差需要严格匹配主轴内锥的尺寸要求，过盈量过大会导致刀柄拆装困难，甚至出现锥面拉伤，间隙过大则会在加工中产生振刀纹，影响工件表面加工质量。从外形尺寸与安装边界来看，该锥柄的法兰端为圆盘结构，直径大于锥面大端直径，安装时法兰端面会与主轴端面紧密贴合，形成锥面+端面的双重定位，这种设计相比单纯的锥面定位，刚性提升30%以上，尤其适合悬臂较长的长刀杆加工场景。锥柄内部设计有中心通孔，一方面可以用于贯通内冷切削液，在深孔加工、高速铣削时直接将切削液输送到切削刃位置，降低刀具温度，延长刀具寿命；另一方面可以容纳拉杆结构，实现刀柄在主轴内的自动拉紧，

　　适配加工中心的自动换刀需求。在实际建模过程中，锥面的轮廓线需要严格按照标准锥度参数绘制，避免出现锥度偏差导致的配合失效，法兰端的卡槽、拉紧钉安装孔的位置需要与标准拉钉尺寸匹配，保证换刀机械手抓刀、拉紧动作的顺畅。这类锥柄结构在应用中，需要定期检查锥面的磨损情况，如果锥面出现拉毛、磕碰变形，会直接影响定位精度，需要及时研磨更换，否则会导致加工出的孔位出现圆度超差、尺寸漂移的问题。在设备选型适配时，需要确认主轴的锥孔规格是否为NMTB50，不可与同规格的其他标准锥柄混用，哪怕锥度数值接近，法兰厚度、卡槽位置的细微差异都会导致安装不到位，加工中出现刀柄飞出的安全隐患。从加工工艺角度来看，这类锥柄的锥面需要经过淬火处理，

　　表面硬度达到HRC55以上，保证长期拆装使用下的耐磨性，锥面的表面粗糙度需要控制在Ra0.8以内，减少配合面的微观间隙，提升接触刚度。在三维建模时，除了保证锥面的尺寸精度，还需要注意法兰端的倒角、退刀槽等工艺结构的设计，这些细节结构会直接影响零件的加工可行性，避免出现无法加工的尖角结构。
