法兰安装式弹簧式安全泄压阀结构

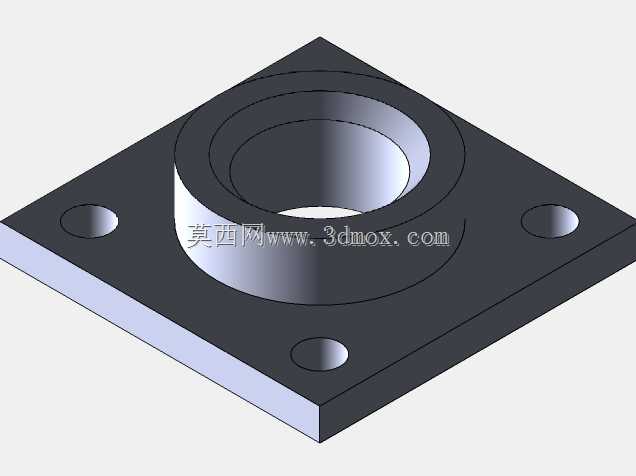

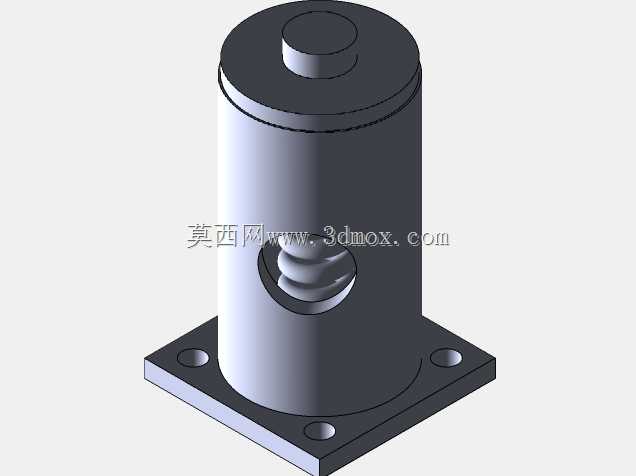

　　在承压管路与压力容器的配套设计中，安全泄压类部件是整个压力系统最后一道物理防护屏障，这款法兰安装式的弹簧式安全阀，主要适配中小通径的低压气路、润滑油路、冷却水路系统，常见于小型空压站储气罐出口、机床液压站压力回路、车间集中供气支管末端这类需要稳定压力阈值防护的场景，当系统内部压力超过预设的开启值时，阀瓣会克服弹簧预紧力自动抬升，快速泄放多余介质，待系统压力回落至安全回座压力区间后自动闭合，避免持续泄压造成的介质浪费与系统压力失稳。从结构设计逻辑来看，这款阀采用了立式圆柱型阀体布局，底部带方形安装法兰，四个安装孔对称分布在法兰四角，安装时不需要额外加工转接支架，直接通过螺栓把合在罐体或者管路的预设法兰座上即可，

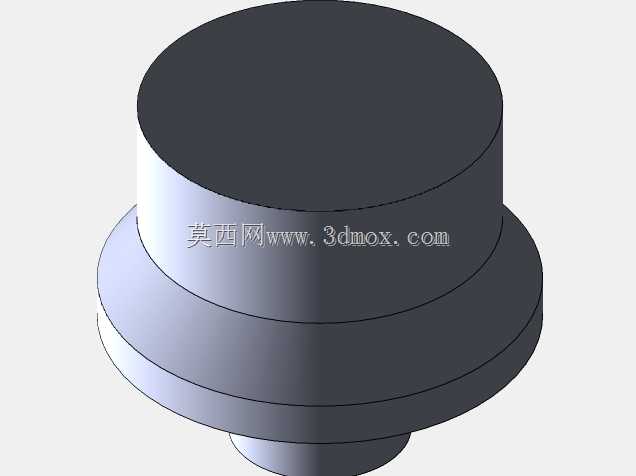

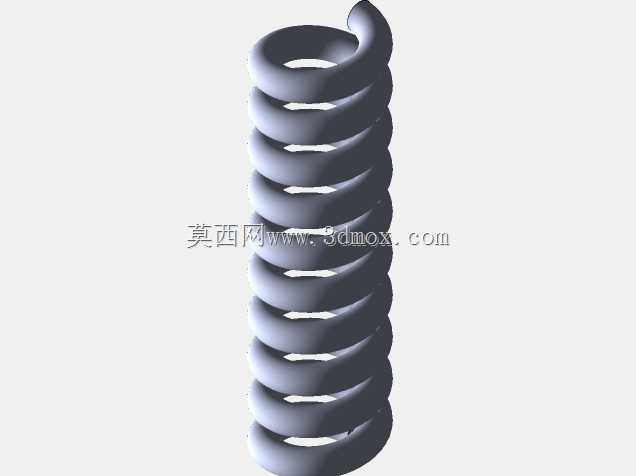

　　方形法兰的密封面做了平面精加工处理，配合密封垫片可以保证安装位置的静密封可靠性，避免连接位置出现介质渗漏。阀体侧面开设的介质泄放口采用内螺纹接口形式，现场安装时可以直接对接金属泄压管路，将泄放的介质引导至安全收集区域，避免高压介质直接喷溅对周边设备与操作人员造成伤害。阀体上部的圆柱腔体内置圆柱螺旋压缩弹簧，弹簧的预压缩量通过顶部的调节螺塞进行整定，出厂前会根据需求的开启压力完成预紧力标定，日常维护时也可以通过顶部结构调整整定压力，适配不同的系统压力防护需求，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封具备更好的对中性能，在阀瓣反复启闭的过程中可以自动补偿微小的同轴度偏差，保证密封面的贴合精度，减少长期使用后的内漏概率。

　　从安装边界尺寸来看，方形法兰的边长尺寸适配常规DN15-DN25通径的安装接口，四个安装孔的孔距符合通用管路附件的安装规范，不需要对现有设备的安装基座做二次改造即可完成替换安装，阀体整体的高度控制在紧凑区间，安装后不会占用过多的竖向安装空间，适合安装空间局促的小型设备集成场景。在建模细节处理上，这款模型还原了实际产品的所有装配特征，包括法兰面的安装孔倒角、阀体与法兰连接位置的铸造圆角、泄放口的螺纹收尾结构、顶部调节螺塞的防滑槽特征，所有配合面的尺寸公差都按照常规机械加工的精度等级做了预留，导入装配环境后可以直接做干涉检查与安装模拟，不需要额外调整配合尺寸。在实际选型应用中，这类弹簧式安全阀需要根据系统的工作压力、介质特性、

　　泄放量来匹配对应的弹簧刚度与阀门口径，这款结构的阀因为采用了弹簧直接加载的结构，响应速度快，结构简单可靠，没有复杂的辅助控制机构，故障率低，维护时只需要定期检查弹簧的疲劳状态与密封面的磨损情况即可，不需要复杂的校准流程，非常适合工业现场的长期稳定运行场景。在管路系统的三维布局设计中，这款阀的安装位置需要预留足够的操作空间，保证顶部调节结构可以方便地进行整定操作，侧面泄放口的位置要避开周边的线缆与其他敏感部件，避免泄放的高温或者带压介质对周边部件造成损伤，模型的安装基准面设置在底部法兰的密封面位置，装配时直接与基座法兰面做重合配合即可快速完成定位，提升装配设计的效率。
