角式法兰连接止回阀结构设计方案

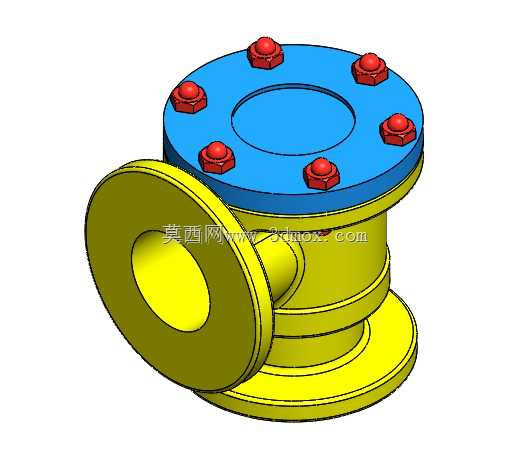

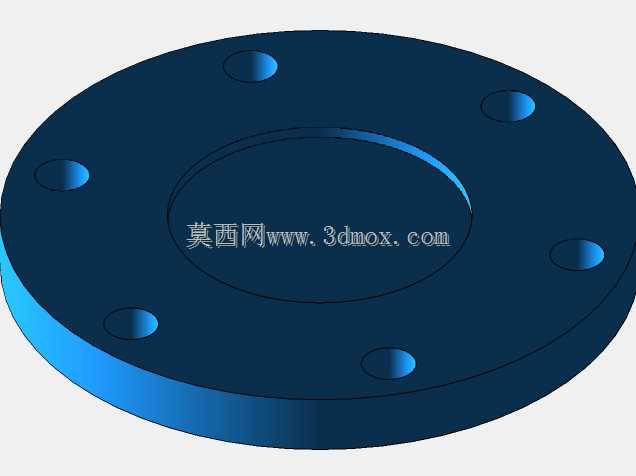

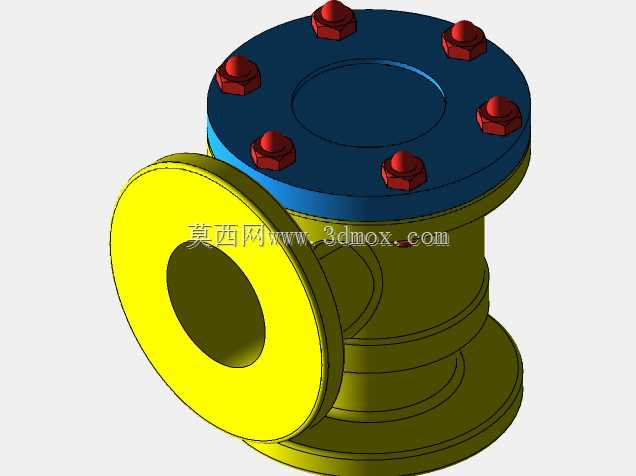

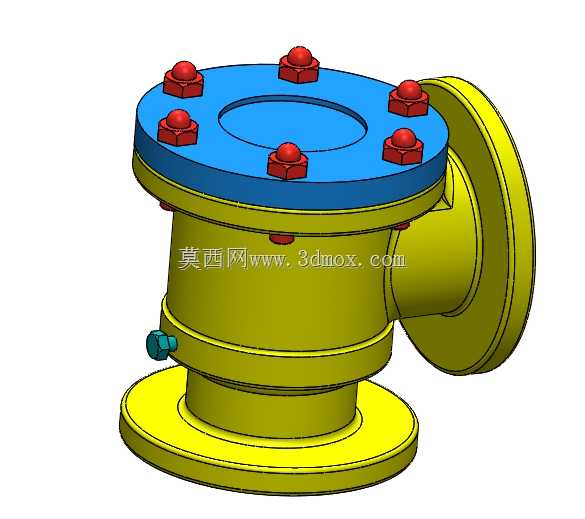

　　这款角式结构的止回阀，主要应用在工业给排水、暖通循环、化工介质输送等管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵叶轮反转、管路水锤冲击、介质回流污染等工程问题，在泵出口端、介质流向有严格管控要求的管段、需要分隔不同压力等级管路的节点处都有广泛适配场景。从实际使用场景来看，这类角式止回阀相比直通式结构，更适合管路走向呈90度转折的安装位置，不需要额外加装弯头改变管路走向，能减少管路接头数量，降低介质泄漏的潜在风险点，同时缩减管路安装的整体占用空间，在空间紧凑的设备间、集成化管廊、小型泵站的管路布局中优势明显。产品的功能特性围绕单向密封的核心需求设计，顶部法兰压盖通过六组均布的螺栓紧固件实现阀盖与阀体的压紧密封，

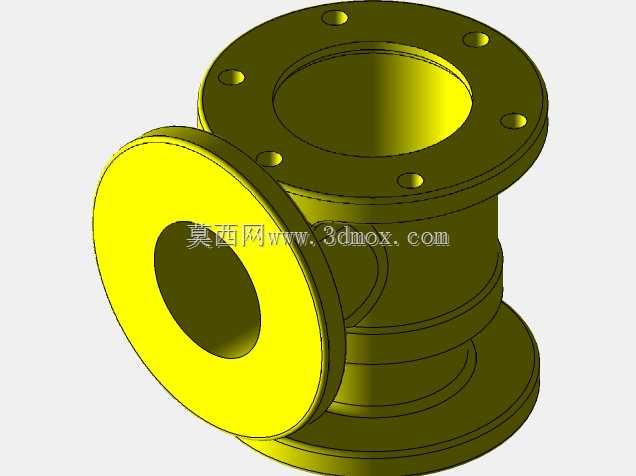

　　螺栓沿法兰圆周均匀排布，能保证密封面各位置压紧力均匀，避免局部压紧力不足导致的介质渗漏，也能承受管路内额定工作压力下的介质冲击，不会出现阀盖被顶开的失效问题。阀体侧面与底部均设置法兰连接接口，法兰端面的密封面尺寸、螺栓孔排布间距都遵循通用管路法兰的连接标准，能和同压力等级、同通径的标准管路法兰直接匹配安装，不需要额外加工过渡连接件，现场安装时只需对齐法兰密封面、加装对应密封垫片、穿入螺栓按对角顺序拧紧即可完成装配，安装容错率高，后期维护拆卸也十分便捷。设计过程中，首先根据目标通径的管路流量要求确定阀体的内部流道尺寸，保证介质流经阀腔时的流阻处于合理区间，避免流道过窄导致的介质压损过大、流道过宽造成的材料浪费与结构冗余；

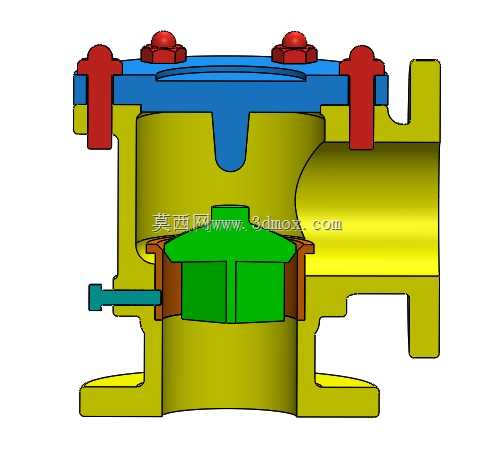

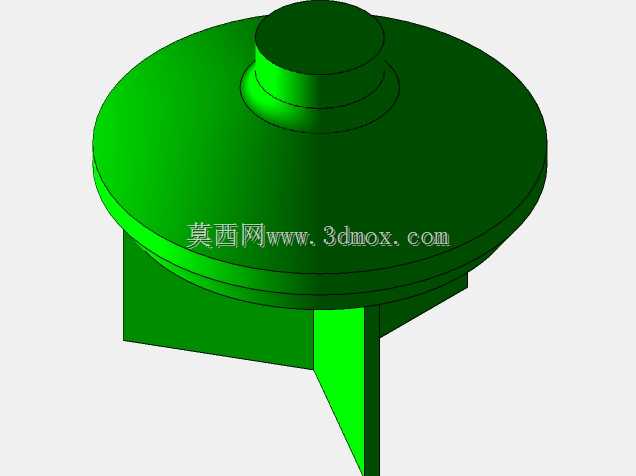

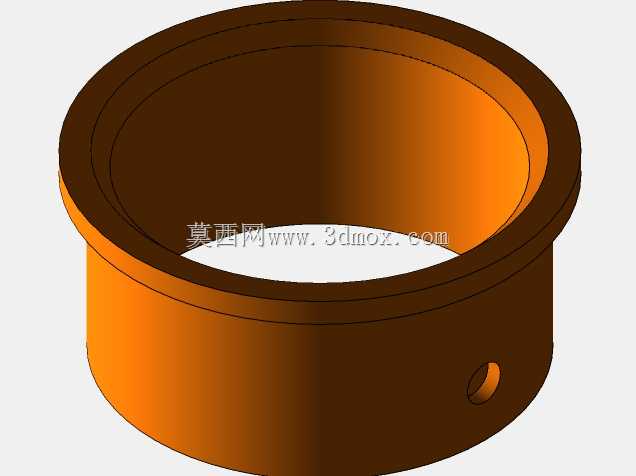

　　其次考虑内部启闭件的活动行程，预留足够的阀腔空间保证启闭件能完全开启到最大通流位置，同时在介质反向流动时能快速回落贴合密封面，实现截断倒流的功能；角式结构的流道转折处做了圆弧过渡处理，减少介质流经转折位置时的湍流与冲蚀，延长阀体的使用寿命。外形尺寸方面，阀体的两个法兰接口的中心距、法兰外圆直径、螺栓孔中心圆直径、螺栓孔数量与孔径都匹配对应通径的法兰标准，顶部阀盖法兰的尺寸根据阀腔内部检修需求确定，保证拆卸阀盖后能直接取出内部启闭件、密封件等易损件进行更换，不需要整体拆卸阀体与管路的连接，大幅降低后期维护的工作量。安装边界上，需要预留顶部阀盖的拆卸操作空间，保证螺栓拆装、阀盖起吊的操作距离，侧面法兰接口的对接方向要和管路走向完全对齐，

　　避免法兰对接时出现错位产生额外的装配应力，阀体安装时要保证介质流向与阀体标注的流向一致，不能反向安装，否则会导致止回功能完全失效，甚至引发管路故障。整体结构采用分体装配式设计，所有连接紧固件都采用标准件，易损件的更换不需要定制特殊配件，日常运维成本较低，能适配多数常规工业管路的单向止回需求。
