4升容量便携户外保温冷却储运箱结构

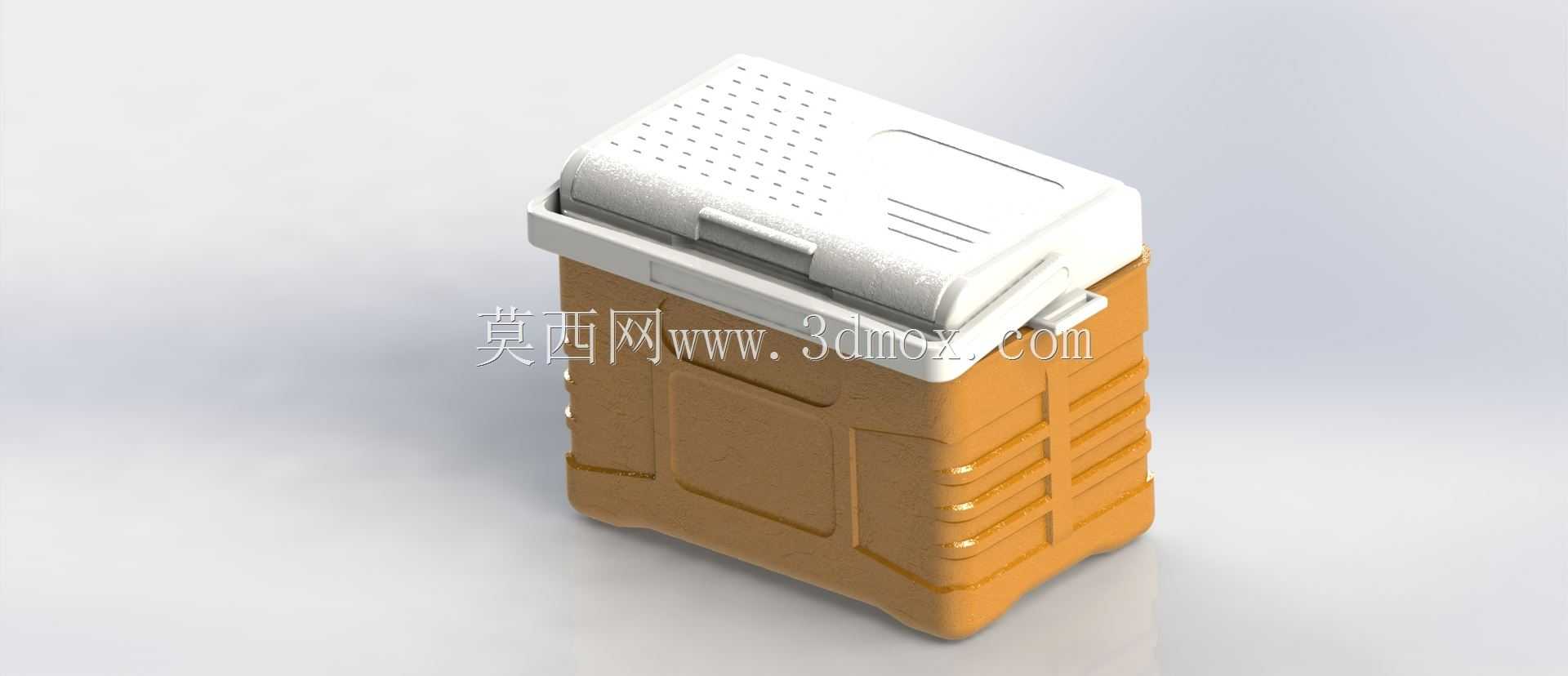

　　这款4L容量的冷却箱，核心面向短途冷链储运、户外作业便携保温、样本临时转运等场景设计，在户外勘探、短途生鲜配送、医用样本短驳、户外休闲补给等场景中，能够为需要控温存储的物品提供稳定的温度隔离环境，避免外界温度快速传导至箱内造成存储物变质、失效。从结构设计逻辑来看，箱体采用上开盖式结构，箱盖与箱体通过后侧的隐藏式铰链连接，开合角度可控制在100度以内，避免全开状态下箱盖磕碰后方障碍物，同时前侧设置嵌入式卡扣结构，扣合时可压紧箱盖与箱体之间的密封胶圈，形成闭合的隔热腔体，减少冷量流失。箱体外壳采用带加强筋的一体化注塑结构，侧壁的竖向与横向交错加强筋，既能够提升箱体整体的抗冲击性能，在堆叠、侧放、跌落时避免箱体开裂，

　　也能够在握持搬运时增加侧壁摩擦力，减少脱手滑落的风险。箱盖表面设置阵列式微凸防滑纹理，一方面提升顶部堆叠时的摩擦力，避免上层放置的物品滑落，另一方面也能够增加箱盖的结构刚度，避免长期受压出现凹陷变形，同时箱盖预留的内凹式提手区域，可配合箱体侧面的握持位实现单人单手搬运，适配单人短途携行的使用需求。从尺寸边界来看，这款冷却箱的整体外轮廓控制在280mm200mm260mm范围内，内部有效储物容积为4L，可容纳常规规格的瓶装饮品、小型试剂样本盒、短途配送的生鲜小包装等物品，箱体底部设置四个内凹式支撑脚，放置时可与接触面留出3mm左右的间隙，避免地面的高温或低温直接传导至箱底，同时也能够在堆叠时嵌入上层箱体的底部凹槽，

　　提升堆叠放置的稳定性。在隔热结构设计上，箱体采用双层壁结构，内外层之间预留均匀的隔热层填充空间，可填充发泡聚氨酯等隔热材料，阻断热传导路径，箱盖内侧设置一圈环形的密封胶条安装槽，胶条采用食品级硅橡胶材质，扣合后可完全填充箱盖与箱体上沿的间隙，阻断空气对流带来的热量交换，在常温环境下可维持箱内低温状态数小时，满足短途储运的使用需求。细节设计上，箱体前侧的卡扣采用与箱盖同材质的弹性卡扣，无需额外金属配件，依靠塑料本身的弹性实现锁止与解锁，长期使用不易出现锈蚀、卡滞问题，卡扣的操作力控制在15N左右，单手即可完成开合操作，同时卡扣的解锁位置设置内凹防护，避免搬运过程中误触导致箱盖意外打开。箱盖顶部的纹理区域同时预留了标签粘贴位，

　　可粘贴存储物信息、温控标识等内容，不会因为表面凹凸导致标签粘贴不牢。箱体的边角全部采用大圆角过渡设计，一方面避免尖锐边角在搬运过程中磕碰造成人员受伤、物品刮损，另一方面也能够减少注塑过程中的应力集中，提升箱体的结构强度，降低长期使用后边角开裂的风险。在实际使用场景中，这款冷却箱无需外接电源，依靠提前预置的冰排、冰袋即可实现低温维持，整体自重控制在1.2kg以内，空载状态下携行负担小，满载状态下整体重量不超过6kg，完全符合单人单手搬运的重量阈值，适配户外作业、短途配送、日常休闲等多种无外接电源的使用场景。结构建模过程中，所有配合面均预留了合理的装配公差，铰链位置的转动间隙控制在0.2mm以内，既保证开合顺畅无卡滞，也不会出现间隙过大导致的密封不严问题，卡扣的扣合量设置为2mm，保证扣合后有足够的锁止力，同时不会因为扣合量过大导致开合操作费力。箱体壁的厚度均匀控制在2.5mm，加强筋的厚度为壁厚的0.6倍，避免注塑过程中出现缩痕、翘曲等成型缺陷，提升成品的成型合格率。
