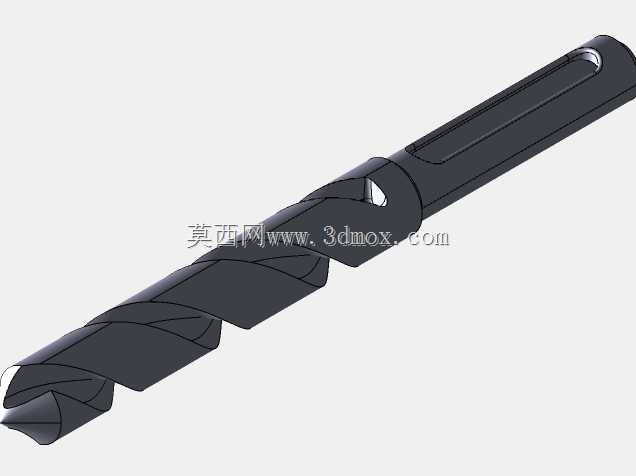

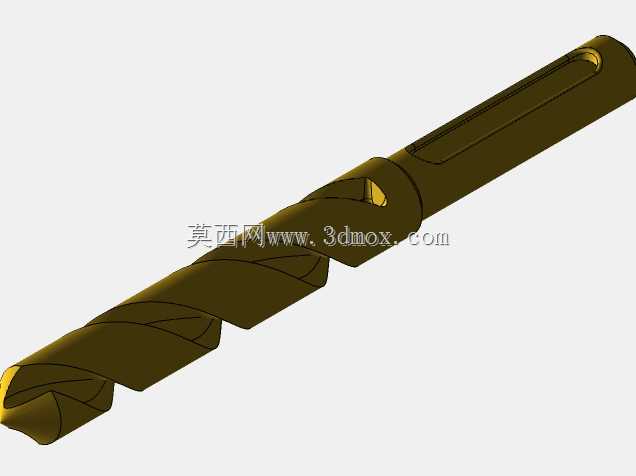

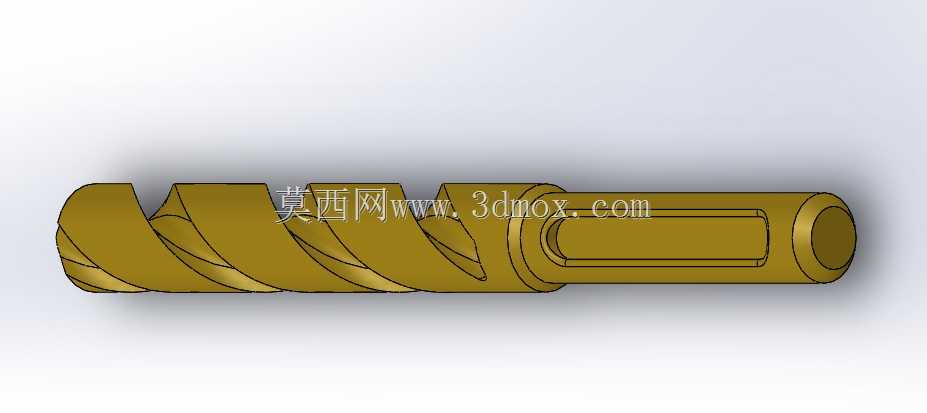

M12规格螺旋排屑钻削刀具结构设计

　　在金属切削加工的孔加工工序里，M12规格的钻头是中小直径孔加工场景里覆盖度极高的刀具类型，不管是普通台式钻床的手动进给加工、立式加工中心的自动钻削工序，还是摇臂钻床针对大型结构件的孔位加工，这类规格的钻头都承担了大量粗钻、扩孔前预钻的加工任务。这款钻削刀具采用螺旋槽式的排屑结构设计，整体分为切削工作段与装夹夹持段两个核心部分，切削段的螺旋槽导程经过匹配调整，针对普通碳钢、铝合金等常见机加工材料的钻削排屑需求做了结构优化，能够在钻削过程中让切屑沿着螺旋槽顺畅排出，避免切屑堵塞在孔内造成孔壁划伤、钻头崩刃的问题。从结构设计的细节来看，钻头的装夹段采用了带扁尾的圆柱夹持结构，这种结构能够适配市面上绝大多数标准钻夹头、刀柄的装夹要求，

　　装夹时扁尾结构可以传递更大的扭矩，避免高进给钻削过程中钻头出现打滑、转动失效的问题，装夹段的外径与切削段的芯部直径做了平滑过渡，减少应力集中的风险，在大进给钻削时能够降低刀杆断裂的概率。切削段的螺旋刃口做了等螺旋角设计，刃带宽度控制在合理区间，既能够保证钻削过程中的导向稳定性，减少孔位的偏斜误差，又能降低刃带与孔壁的摩擦面积，减少钻削过程中的发热，延长刀具的使用寿命。在实际的生产应用场景中，这类钻头不仅可以用于机械加工车间的金属零件孔加工，在五金维修、工装夹具制作、非标设备装配现场的配钻孔作业中也有很高的使用频率，针对不同的加工材料，只需要调整刃口的顶角参数与后角角度，就可以适配钢材、铸铁、有色金属甚至部分非金属材料的钻削需求。

　　设计这款三维结构的时候，重点考量了实际加工中的受力分布，钻尖部分的芯厚做了渐进式的增厚设计，从钻尖位置向装夹段方向芯厚逐渐增加，既保证了钻尖的切入锋利度，又提升了刀杆整体的刚性，在钻削深度达到3倍直径的深孔时，也能保持足够的刀杆稳定性，减少钻削过程中的振刀问题。外形尺寸上，这款M12钻头的切削段直径严格匹配公称尺寸公差要求，装夹段的直径与标准钻夹头的夹持范围适配，整体长度参考了标准直柄麻花钻的长度系列，能够满足常规厚度零件的通孔、盲孔加工需求，不需要额外做加长定制就可以适配大多数常规加工场景的行程要求。排屑槽的表面做了平滑过渡的曲面处理，建模过程中对槽底圆角做了优化，避免直角结构造成的应力集中，

　　同时螺旋槽的抛光曲面结构也能减少切屑排出时的阻力，在钻削塑性材料时不容易出现切屑粘刀的问题。在设备选型匹配上，这款钻头的装夹结构不需要特殊的定制刀柄，普通的自紧式钻夹头、ER刀柄都可以稳定装夹，不管是小型台钻还是大功率的加工中心都可以使用，不需要对设备做额外的改造就可以直接投入生产使用。针对实际使用中容易出现的崩刃问题，建模时对钻尖的横刃结构做了参数化设计，后续可以根据不同的加工需求调整横刃的修磨形式，比如针对不锈钢材料加工可以做横刃修磨来降低轴向钻削力，针对铸铁材料加工可以适当增大横刃宽度来提升钻尖的抗冲击性能。整个刀具的结构设计完全贴合实际加工的使用需求，没有冗余的结构特征，所有的曲面、倒角、过渡结构都服务于钻削过程中的排屑、受力、装夹需求，能够直接作为刀具设计的参考模型，也可以用于加工仿真、刀路验证等数字化设计环节，帮助结构设计人员快速完成孔加工相关的工装、刀具配套设计工作。
