视错觉三角悖论几何结构创意设计

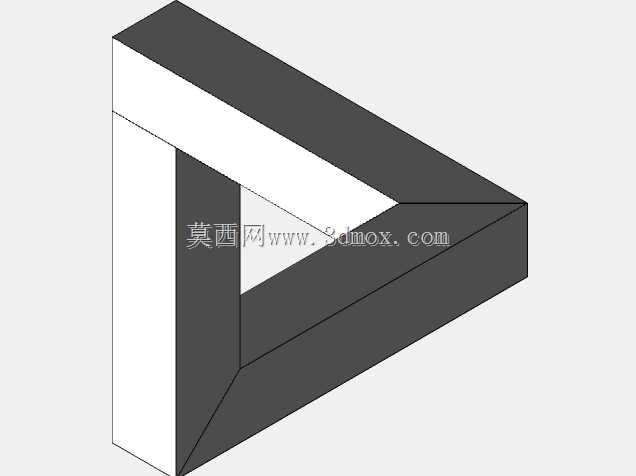

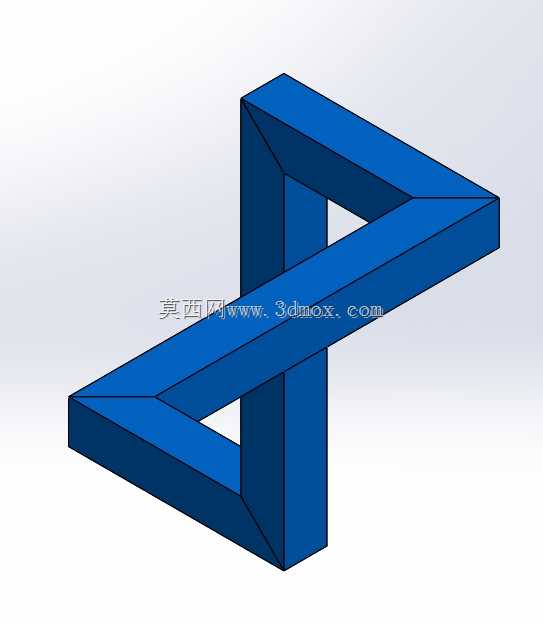

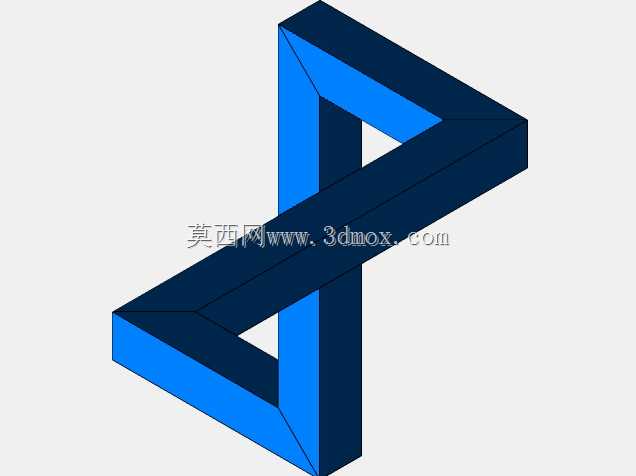

　　这类矛盾空间构型最早被应用在工业设计的创意验证环节，很多结构工程师在做空间拓扑训练时，都会接触类似的几何练习，用来打破常规正交空间的思维定式，避免在复杂管路排布、多面体设备框架设计时出现空间干涉的低级错误。日常做非标设备的框架设计时，经常会遇到三个方向的支撑结构需要在转角处汇交的情况，常规设计里三个正交方向的梁会在角点做切角拼接，而这个悖论结构的设计思路，恰恰是利用了二维投影和三维实体的视觉差，把三个方向的构件做了连续的弯折衔接，让每个边在单独视角下都符合透视逻辑，整体观察时却形成了空间逻辑的矛盾。从实际建模的过程来看，这个结构的每一段截面都是等边长的正方形截面，相邻两段构件的衔接处做了45度的斜接处理，

　　所有外表面的格纹纹理都是沿着构件的延伸方向做的UV映射，保证每个面的格纹尺寸统一，不会在转角处出现纹理拉伸变形的问题。很多人刚接触这类结构时会误以为是建模出错，实际上在三维软件里做实体校验时，整个结构是完全闭合的有效实体，没有破面也没有非流形几何，只是它的空间连续逻辑违背了日常认知里的三维空间规则。这类结构现在常被用在工业产品的外观创意上，比如文创类的机械摆件、展会的创意展示装置、科普场馆的互动展品，利用视觉错觉吸引观众注意力，同时也能作为几何教学的具象教具，帮学习者理解二维投影和三维实体的对应关系。做这类结构的建模时，不能按照常规的三角框架思路去拼接三个直梁，而是要先绘制连续的空间路径，让路径在三个垂直平面内做90度的回转，

　　沿着路径扫描正方形截面，之后在衔接处做实体合并，保证所有相邻面的曲率连续，不会出现突兀的折边。从安装边界来看，这类结构如果做成实体摆件，底部的支撑面是其中一段构件的下表面，整个结构的重心投影刚好落在支撑面的中心范围内，不会出现倾覆的问题，不需要额外做配重处理，三个边的截面尺寸保持一致，整体外轮廓的外接三角形边长可以根据展示需求缩放，最小可以做到掌心大小的桌面摆件，最大可以做到数米高的户外装置，只要保证截面的抗弯强度足够，就不会出现结构变形。在做结构验证的时候，要特别注意每个转角处的应力集中问题，因为连续弯折的位置在承受竖向荷载时，会产生额外的扭矩，所以如果是大尺寸的展示装置，需要在转角的内部做加强筋结构，保证整体的结构刚度，

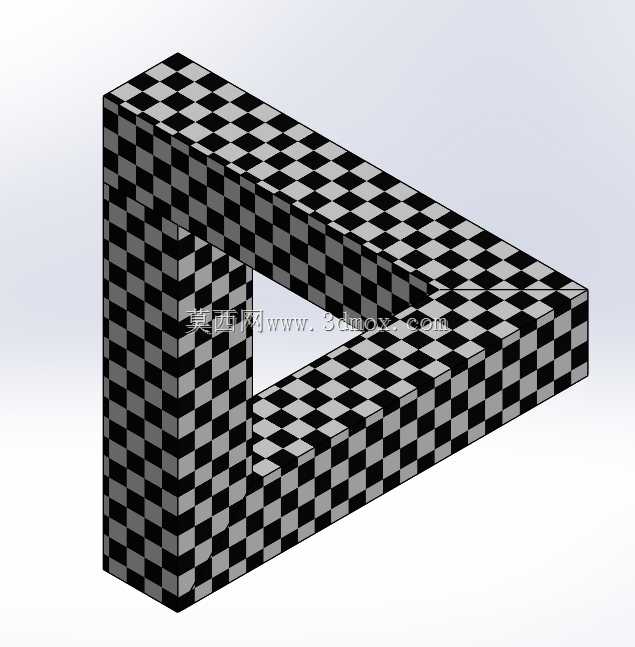

　　避免长期放置出现形变，破坏原本的视错觉效果。另外表面的格纹处理也有讲究，黑白格的尺寸要和截面的边长匹配，每个构件的外表面刚好排布整数个方格，这样在转角衔接的位置，格纹才能连续对齐，进一步强化视觉上的矛盾感，如果格纹对齐出现偏差，视错觉的效果就会大打折扣。很多机械设计的初学者在练习空间建模时，都会尝试复刻这类结构，这个过程能很好地锻炼空间想象能力，理解三维空间里的坐标变换、路径扫描、实体合并等常用建模命令的使用逻辑，比做常规的方块、轴类零件练习更能提升建模的熟练度。实际工业应用里，虽然这类矛盾结构不能直接作为承载的受力构件使用，但是它的设计思路可以被借鉴到很多异形设备的外壳设计、管线的空间排布优化里，比如在狭小的设备舱里布置管路时，有时候就需要打破常规的直线路径思路，利用空间弯折来避让其他构件，同时保证管路的流阻符合设计要求，这和矛盾结构的空间拓扑思路是相通的。还有在做产品的外观创意时，适当融入这类视错觉元素，能让产品在同类竞品里更有辨识度，比如机械键盘的键帽、桌面的收纳支架、工业风的装饰灯具，都能看到这类几何元素的应用，把原本冰冷的机械结构和创意几何结合，兼顾实用性和视觉趣味性。
