吉布斯开口销快接接头结构设计

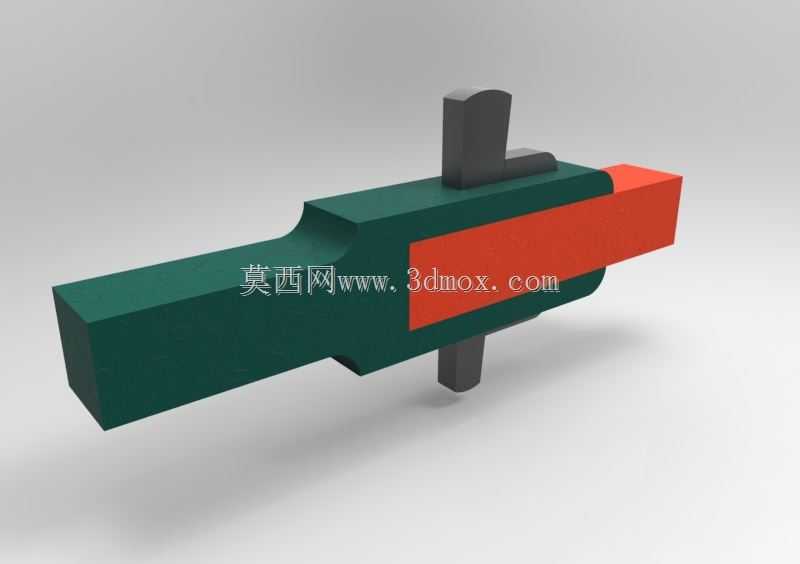

　　这类带开口销锁止结构的快接接头，在低压流体输送管路、小型工装气动回路、农用机械临时油路接驳场景中应用十分广泛，相比螺纹旋接类接头，它的装拆效率能提升60%以上，不需要额外工具就能完成管路通断操作，很适合需要频繁拆装换接的工位。从结构功能来看，接头主体采用方型截面设计，相比圆管接头，在安装排布时能更好贴合安装基面，不会发生周向转动，配套的固定支架不需要额外做防转卡槽，能降低配套安装座的加工难度。中间贯穿的红色插接段是公头插入端，外径和对接母头的内孔做间隙配合，单边配合间隙控制在0.05mm以内，既保证插拔顺畅，又不会因为间隙过大出现流体泄漏的问题。上下突出的销柱是开口销的锁止卡位，当公头完全插入母头之后，

　　扳动上方的扳把就能带动开口销横向滑移，销柱会卡入母头外壁的定位卡槽内，此时接头处于锁止状态，即使管路内存在0.8MPa以内的工作压力，接头也不会因为流体推力脱开。在设计这类接头的时候，首先要确定适配的管路通径，本次设计的接头通径为8mm，适配常用的10mm外径气动软管或者低压输油胶管，接头主体的总长度控制在120mm，插接段的有效插入深度为35mm，这个深度能保证插接后的接触面积足够，不会因为侧向受力出现弯折变形。锁止扳把的转动行程设计为15度，扳动到锁止位置时，开口销的滑移距离为6mm，刚好能完全卡入母头的卡槽，扳把表面做了圆弧过渡处理，操作时不会硌手，即使戴劳保手套也能轻松扳动。安装边界方面，

　　接头主体的方型截面尺寸为22mm×22mm，上下销柱突出主体表面的高度为12mm，所以在排布安装空间的时候，接头上下方向需要预留至少30mm的操作空间，方便扳动锁止扳把，左右方向因为没有突出结构，只需要预留和相邻接头10mm以上的间隙就可以满足排布要求。销接结构的配合间隙设计为0.1mm，长期使用后即使出现轻微磨损，锁止结构依然能保持可靠的卡紧力，不会出现松脱问题。接头的密封依靠插接段端部的O型密封圈，密封圈槽开在距离插接段端面8mm的位置，槽深1.8mm，适配线径2mm的丁腈橡胶密封圈，在-20℃到80℃的工作温度范围内都能保持可靠的密封性能，适配压缩空气、低压液压油、常温清水等常见流体介质。在建模过程中，

　　所有的棱角位置都做了R0.5mm的倒角处理，既避免加工时出现锐边割手的问题，也能在插拔的时候起到导向作用，不会因为棱角磕碰损伤对接母头的内孔表面。锁止扳把和开口销之间采用销轴连接，销轴和扳把做过盈配合，和开口销上的销孔做间隙配合，扳动的时候转动灵活，不会出现卡滞问题。这类接头在实际使用中，最常见的失效形式是开口销变形导致锁止失效，所以在设计时开口销选用65Mn弹簧钢材质，热处理硬度达到HRC40-45，具备足够的弹性和强度，反复扳动上万次也不会出现塑性变形。接头主体选用增强尼龙材质注塑成型，相比金属材质重量降低70%，成本也更低，同时具备不错的耐腐蚀性，在潮湿或者有弱腐蚀的环境下也能长期使用，不会出现生锈卡滞的问题。如果是用于高压工况，也可以将主体材质更换为铝合金或者不锈钢，只需要保持结构尺寸不变，就能适配1.6MPa以内的工作压力。在做装配验证的时候，要重点检查开口销的滑移顺畅度，扳动扳把时不能有卡顿，锁止后要能听到清晰的卡扣卡入声，此时沿轴向拉扯接头，不能出现松脱位移。插接段的外圆表面粗糙度要达到Ra1.6，太粗糙会导致插拔阻力过大，太光滑则容易出现密封圈磨损过快的问题。
