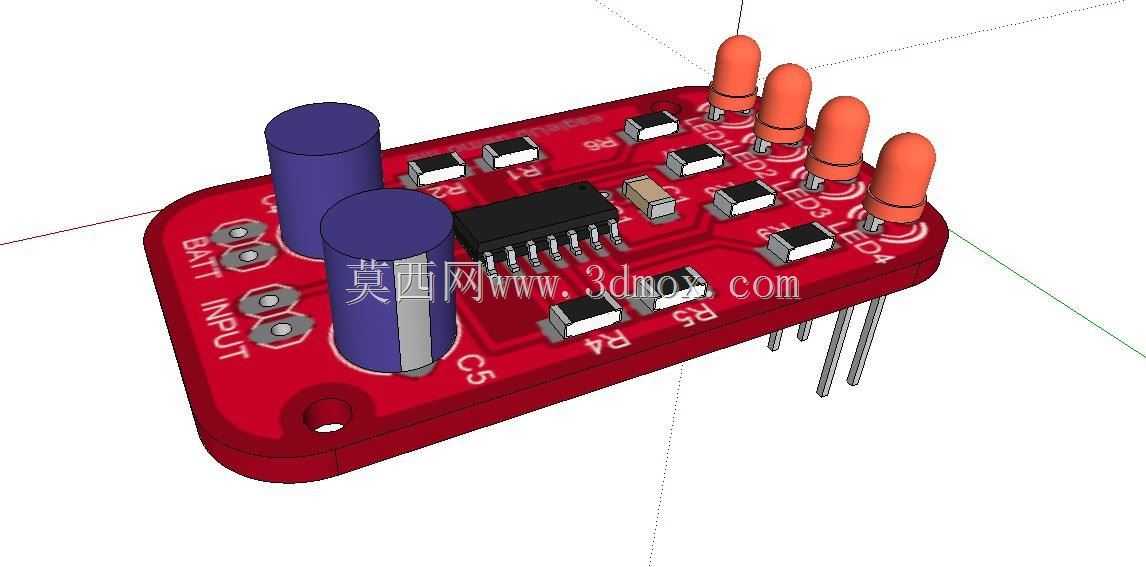

带直插元件的红色信号指示PCB电路板

　　这款电路板主要面向小型电子设备的信号指示、电平检测类应用场景，常见于小型工控辅助模块、教学实验装置、低压电源状态指示单元这类对成本控制要求较高、功能相对固定的电子配套场景，不需要复杂的贴片工艺，常规手工焊接即可完成组装，适配小批量试制、电子类教学实训的加工条件。从功能特性来看，板载四颗直插橙色LED灯珠，可对应四路独立的信号通道状态指示，每路LED搭配独立的贴片限流电阻，避免单路故障影响其余通道的显示功能；板上设置两颗不同容值的直插铝电解电容，分别布置在电源输入侧与芯片供电引脚附近，承担电源输入滤波、芯片工作退耦的作用，抑制电源线路上的纹波干扰，保障板载芯片工作稳定性；核心采用八脚直插集成芯片，通过周边阻容元件的参数匹配，

　　可实现信号放大、电平比较或者LED驱动的功能，适配3.3V到12V区间的常规低压直流供电场景，板边预留的直插排针可直接插装在母板对应排座上，不需要额外焊接连接线，降低组装工序的复杂度。设计过程中优先考虑了加工与维修的便捷性，所有元件均采用通孔直插或者大尺寸贴片封装，不需要高精度贴片机即可完成焊接，后期维修更换元件时，普通烙铁即可操作，不需要专用的热风拆焊设备；PCB基材采用常规FR-4环氧板，阻焊层选用醒目的红色，既可以在批量组装时和其他绿色、蓝色阻焊的板件快速区分，也能在调试维修时快速识别板上的丝印标识，丝印层清晰标注了每个元件的位号、电源输入正负极标识、LED对应通道编号，避免组装时出现元件插反、极性接错的问题。外形尺寸方面，

　　板件整体为带圆角的矩形结构，左下角预留了一个直径3.2mm的安装固定孔，可配合M3螺丝完成单孔定位，或者配合排针的插装力实现无螺丝固定，安装边界上所有元件的最高高度不超过15mm，其中最高的铝电解电容高度为12mm，LED灯珠高度为10mm，排针伸出板底的长度为8mm，安装时只需要在母板对应位置预留10mm见方的避让空间即可，不会和周边其他高度较低的元件产生干涉；板上的元件布局遵循信号流向排布，电源输入接口设置在板件左侧，从输入侧依次布置滤波电容、核心芯片、限流电阻、指示LED，信号路径短且无交叉，减少了线路上的信号干扰，大电流的电源线路走线宽度设置为1.5mm，信号线路走线宽度为0.8mm，满足1A以内的载流需求，

　　不需要额外做镀锡加厚处理即可稳定工作。实际使用时，该板可直接作为独立的状态指示模块接入设备的信号输出端口，不需要额外编写控制程序，只要对应通道输入有效电平，对应的LED就会点亮，直观展示设备的工作状态，也可以根据实际使用需求更换不同阻值的限流电阻，适配不同的供电电压，或者更换不同颜色的LED灯珠，实现不同状态的颜色区分，整体结构紧凑，元件选型都是通用的常规电子物料，采购成本低，替换性强，适合作为标准化的辅助模块集成到各类小型电子设备中。
