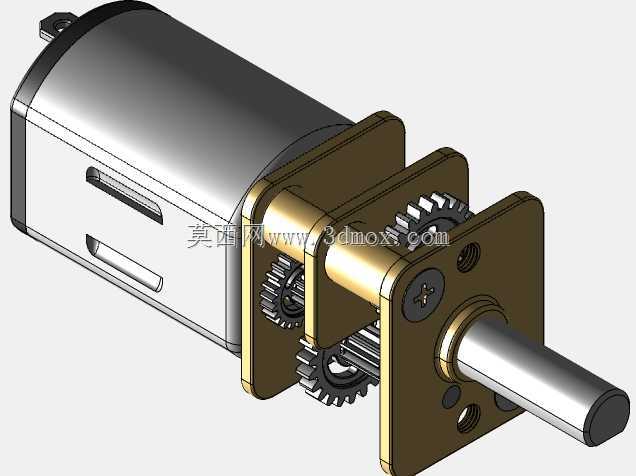

带减速箱结构的微型直流齿轮传动电机

　　这款微型齿轮传动电机，核心是将直流电机的高转速低扭矩输出，通过多级平行轴圆柱齿轮减速结构转换为低转速高扭矩的动力输出，适配各类小空间、低转速大扭矩需求的终端执行场景。从结构设计来看，电机本体与减速箱采用一体化同轴布局，输出轴与电机转子轴保持同轴线设计，能最大程度压缩整体轴向安装尺寸，减速箱端盖预留了多个对称分布的安装孔位，可直接通过螺丝固定在设备安装基板上，无需额外设计转接支架，能有效降低配套设备的结构复杂度。齿轮组采用多层板件分隔定位，每一级传动齿轮的轴孔都对应安装在减速箱侧板的定位凸台上，保证齿轮啮合间隙控制在合理区间，既避免齿轮间隙过大导致的输出轴回差，也防止间隙过小引发的传动卡滞、磨损加剧问题。

　　这类电机常被用在小型智能设备的传动执行端，比如小型电动阀门的驱动、桌面级小型输送机构的动力源、智能门锁的锁舌驱动、小型机器人关节的动力输出，还有各类需要精准低速驱动的民用、工业小型装置上。设计这类结构时，首先要匹配直流电机的额定转速与输出扭矩，根据终端需要的输出转速、扭矩参数反推减速比，再分配每一级齿轮的传动比，避免单级传动比过大导致齿轮受力过载；同时要考虑齿轮的受力方向，布局轴承与支撑轴的位置，保证输出轴能承受一定的径向负载，满足带轮、齿轮等外接执行件的安装使用需求。从安装边界来看，电机本体为圆柱结构，减速箱部分为方形安装法兰，设计配套安装位时需要预留出电机本体的径向避让空间，同时要保证输出轴的伸出长度与外接执行件的配合尺寸匹配，

　　避免出现轴伸过长导致的受力弯折，或是轴伸过短导致的连接不可靠问题。齿轮组的润滑空间也在结构设计时做了预留，减速箱装配完成后可填充润滑脂，降低齿轮啮合过程中的磨损，提升整体使用寿命，输出轴位置也做了台阶限位，防止轴系在运转过程中出现轴向窜动，保证动力输出的稳定性。
