做小型智能设备结构设计的工程师,大多绕不开这类9g规格微型舵机的选型与安装适配,很多刚接触航模、桌面级小型机器人、智能门锁小机构、教育类创客套件开发的设计者,往往容易忽略这类微型执行器的安装边界与结构细节,最后打样装配时才发现干涉、固定位不匹配的问题。这类微型伺服执行器的核心应用场景非常集中,首先是轻负载的角度位置控制场景,比如固定翼航模的舵面偏转控制、小型四足机器人的关节角度调节、桌面机械臂的末端关节驱动、智能摄像头的云台俯仰转动、自动贩卖机的小件出货挡板启闭,甚至很多手工DIY的动态文创装置、小型自动门控结构里,都能见到它的身影,它的核心优势就是体积小、自重轻,不需要额外搭建复杂的驱动电路,

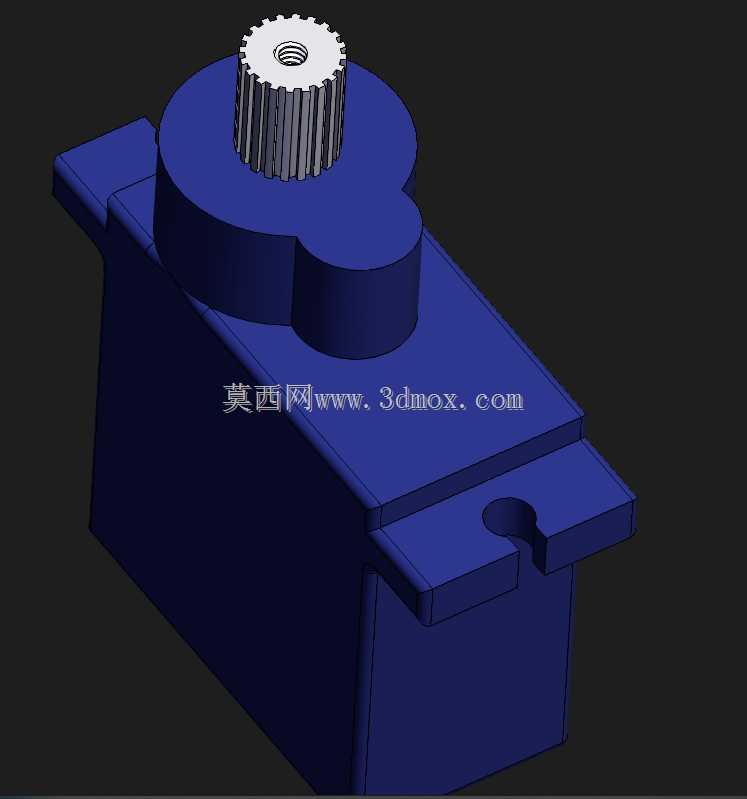

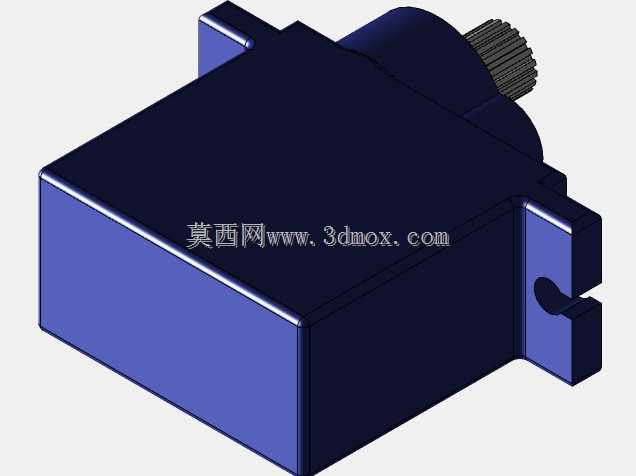

只需要给对应的PWM控制信号就能实现0-180度范围内的角度定位,对于负载在1.5kg·cm以内的轻载转动场景,适配性非常高。从结构设计的角度拆解这个模型,首先要明确它的外形安装边界:主体是近似方形的壳体结构,顶部伸出带齿的输出轴,轴上的齿是标准的20齿舵机盘配合齿,用来安装不同形式的舵盘、摇臂,壳体两侧伸出带安装孔的固定耳,这两个固定耳的孔位间距、孔径是安装适配的核心尺寸,很多新手设计安装座时只量主体长宽,忽略固定耳的突出长度,最后装配时壳体卡不进安装位。壳体本身的上下盖是卡扣加少量超声焊接的结构,建模的时候还原了壳体的拔模斜度、边角的圆角过渡,这些细节不是为了外观好看,而是实际注塑生产时必须考虑的工艺特征,
要是建模时把壳体做成纯直角、零拔模的结构,后续开模生产根本没法脱模。内部的结构逻辑也很清晰,直流微电机作为动力源,通过一级减速齿轮组把高转速低扭矩的动力转换成低转速高扭矩的输出,配合内置的电位器检测输出轴的实时角度,形成闭环的位置控制,建模的时候还原了输出轴的齿轮啮合间隙、壳体内部的电机安装定位槽、电位器的固定卡位,这些细节决定了装配时各个零件能不能顺利落位,不会出现齿轮卡滞、电机晃动的问题。做安装结构设计的时候,除了固定耳的孔位,还要注意输出轴的中心高度,也就是输出轴齿顶到安装基准面的垂直距离,这个尺寸直接决定了舵盘转动时会不会和安装面板发生摩擦,很多人设计云台结构时没留够这个间隙,通电后舵机转不动,还以为是扭矩不够,
其实是结构干涉卡滞了。另外要注意出线端的位置,这类舵机的控制线是从壳体尾部引出的,三根线分别是电源、地、信号,设计安装腔的时候要给出线端留够走线空间,不能把线压在壳体和安装座之间,长期震动容易磨破线皮造成短路。还有输出轴的限位结构,这类普通9g舵机内部有机械限位,不能连续360度旋转,设计转动机构的时候要设置硬限位,不能让机构带着输出轴超行程转动,不然会打坏内部的减速齿轮,很多学生做竞赛作品时经常犯这个错,调试时直接把舵机齿轮扫齿,整个执行器直接报废。从建模的细节来看,这个模型还原了壳体表面的细微脱模纹理、固定耳的安装孔倒角、输出轴齿的齿形参数,这些细节在做整机装配干涉检查的时候非常有用,要是用简化的方块模型代替舵机做装配,很容易漏掉边角圆角、固定耳突出部分的干涉检查,等实际零件加工出来才发现装不上,返工成本很高。另外这类微型舵机的自重只有9g左右,做对重量敏感的航模、小型飞行装置设计时,这个自重参数直接影响整机的重心配平,建模时给模型赋予对应ABS塑料的密度参数,就能直接在软件里算出准确的重量,不用等拿到实物再配平,能大幅缩短样机调试的周期。还要注意不同批次的同规格舵机,输出轴的初始中位角度可能有细微偏差,设计联动结构的时候要给舵盘的安装留一定的角度调节余量,不要把舵盘和联动杆的连接做成完全固定死的结构,不然装配时没法调整中位,会出现左右转动角度不对称的问题。
