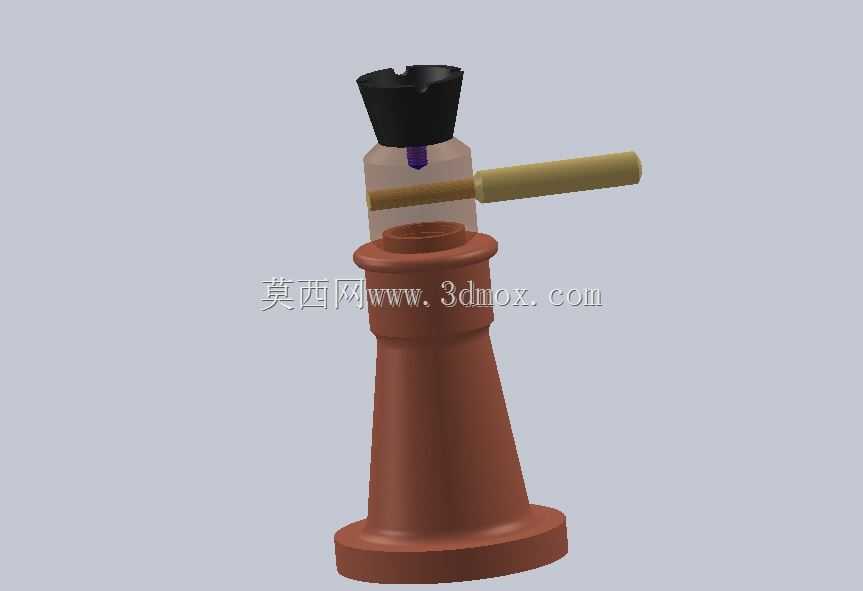

手动螺旋起重顶升设备三维结构

　　也就是说当顶升作业完成、撤去操作杆的外力后，承重载荷产生的反向轴向力不会驱动螺杆反转回落，从结构原理上规避了负载下坠的风险，不需要额外加装锁止销或者棘轮止退结构，结构可靠性更高。从结构布局来看，整个设备的承载主体是一体式铸造成型的底座与外筒体，底座采用大直径圆盘式设计，接触面积远大于筒体直径，作业时能将顶部的集中载荷均匀分散到支撑地面上，降低对地面的单位面积压强，避免在软质地面作业时出现设备下陷、倾斜的问题；外筒体内部加工有与螺杆配合的内螺纹段，筒体外部做了阶梯式变径设计，下部直径更大，向上逐步收窄，既可以在保证筒体整体抗弯强度的前提下减少铸造用料，也能避免作业时杂物顺着筒壁堆积在螺纹配合位置。顶部的承托座设计了内凹的弧形接触面，在设备检修、重型构件临时就位、建筑地基微调这类作业场景里，手动螺旋顶升设备的出场率始终不低，和液压类顶升设备比，它不存在密封件老化泄漏、长期保载泄压的问题，只要螺纹副没有出现不可逆的磨损变形，就能在顶升到位后长时间保持支撑状态，不需要额外补压操作，尤其适合无动力供电、作业空间狭窄、保载周期长的野外或车间零散作业场景。这款螺旋顶升结构的核心传力路径完全依托梯形螺纹副实现，转动外置的操作杆时，扭矩会通过杆端与螺杆顶部的配合结构传递到螺杆上，将旋转运动转化为螺杆的轴向直线位移，直接带动顶部的承托座完成升降动作，整套传动没有额外的中间减速或者增压结构，传动效率虽然比滚珠螺纹低，但反向自锁特性是这类手动顶升设备最核心的安全保障，

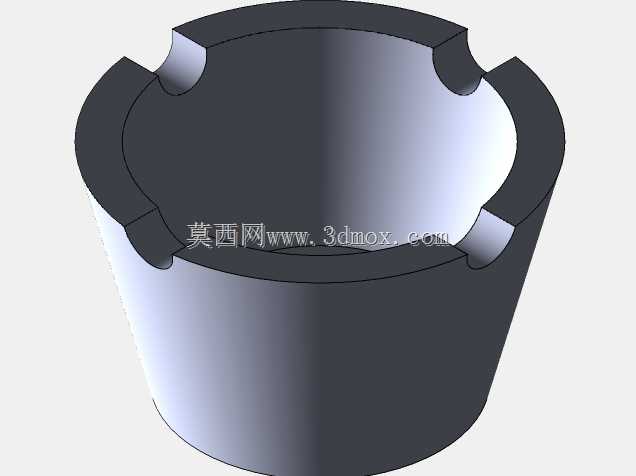

　　作业时可以和被顶升构件的弧形底面或者支撑筋位更好贴合，减少接触应力集中，防止顶升过程中构件滑移；承托座与螺杆顶端采用活动铰接结构，即使被顶升面存在一定的倾斜角度，承托座也能自适应调整接触角度，保证受力始终沿螺杆轴向传递，避免螺杆承受额外的侧向弯矩，减少螺纹副的偏磨问题。操作杆采用穿入式设计，不用时可以从螺杆顶部的插孔中抽出收纳，减少设备整体占用空间，作业时可以根据需要的顶升力大小调整操作杆的穿入长度，需要大顶升力初始顶升阶段，将操作杆穿至最长，利用杠杆原理降低操作力矩，单人即可完成重型负载的初始顶升；当接近目标顶升高度需要微调时，可以适当缩短操作杆的伸出长度，更精准控制顶升位移量，避免顶升过量。从安装边界和尺寸适配角度来说，

　　这类手动螺旋顶升设备的最低收缩高度可以适配低矮空间的作业需求，比如车辆底盘检修、设备底座垫铁调整这类作业空间高度不足半米的场景，不需要额外开挖作业坑就能直接放置使用；最大顶升行程覆盖常规检修作业的顶升高度需求，作业时不需要额外加垫高块就能满足多数场景的顶升高度要求，设备整体重心始终落在底座支撑面范围内，即使在最大顶升高度状态下，只要负载作用点在承托座中心区域，整体抗倾覆稳定性也能满足作业安全要求。设计这类结构时，螺纹副的参数选择是核心环节，梯形螺纹的牙型角选择需要兼顾传动效率和自锁性能，螺距选择要匹配操作力和顶升速度的平衡，螺距过大会导致自锁性能下降，操作时需要施加更大的止退力，螺距过小则会导致顶升速度过慢，空行程升降效率太低；

　　同时螺纹的工作圈数需要经过载荷校核，保证在额定顶升载荷下，螺纹牙的剪切强度和弯曲强度都有足够的安全余量，避免长期重载使用后出现螺纹牙滑牙失效的问题。外筒体和底座的铸造圆角设计也需要重点关注，底座与筒体连接位置不能出现直角尖角，避免应力集中导致长期承重后出现根部开裂，筒体上的操作杆让位槽尺寸要保证操作杆转动时不会和筒壁发生干涉，同时槽口边缘要做倒角处理，避免操作时划伤操作人员。和其他类型的顶升设备比，这类纯机械螺旋结构的维护成本极低，日常使用只需要定期在螺纹副位置涂抹润滑脂，减少螺纹磨损，不需要定期更换液压油、检查密封件，即使在低温、高粉尘的恶劣作业环境下，也能稳定工作，不会因为低温导致液压油粘度上升操作费力，也不会因为粉尘进入液压系统导致密封件磨损内泄，是车间设备维保、建筑施工、野外应急抢修场景里非常可靠的手动顶升作业工具。
