气动式精密裁切刀具结构设计

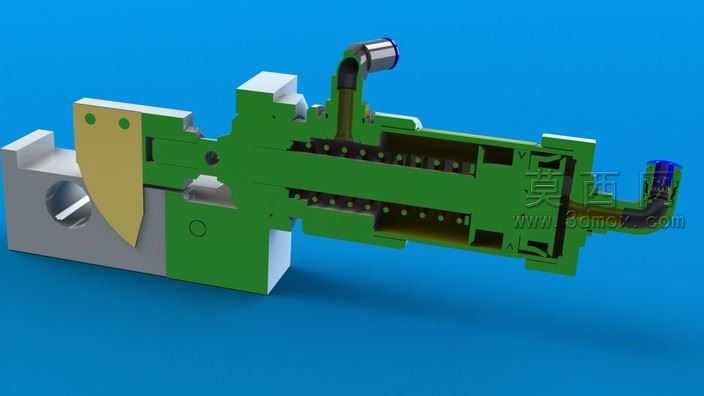

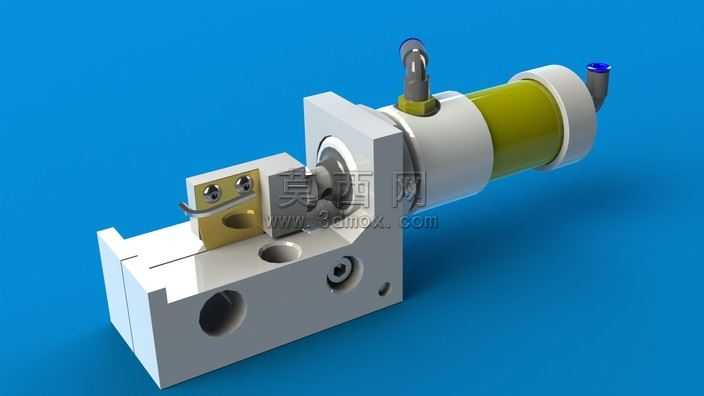

本作品为气动驱动的精密裁切刀具三维模型，整体采用模块化设计思路，通过三维建模软件完成全参数化结构搭建，各部件间的装配关系完全还原实际设备的运动逻辑。模型主体分为基座、裁切执行端、气动驱动单元三个核心部分，基座部分采用一体式金属块体结构设计，预留有标准安装孔位与定位槽，可直接适配不同的工装安装场景，建模过程中对基座的安装孔同轴度、定位槽平面度均做了参数化约束，保证结构尺寸的工程合理性。裁切执行端采用活动刀座配合固定定位块的结构，刀座与基座间通过精密导向结构连接，建模时还原了导向间隙的合理公差，刀座上的刀片固定位采用沉头螺丝锁紧结构，可实现刀片的快速更换，定位块上开有适配裁切物料的导向槽，能够保证裁切过程中物料位置不发生偏移。气动驱动单元采用标准笔形气缸结构，气缸缸筒与端盖的连接结构、活塞杆的密封结构均做了细致还原，气缸尾部预留有气嘴接口，可直接对接气动管路，气缸活塞杆与活动刀座采用浮动连接结构，能够抵消安装过程中的同轴度误差，避免气缸运行时出现卡滞问题。渲染阶段采用金属材质与工程塑料材质区分不同部件，基座、刀座等金属部件赋予哑光铝合金材质，调整材质的粗糙度与金属度参数还原金属加工后的真实质感，气缸缸筒部分采用半透明工程塑料与金属端盖搭配的材质表现，气嘴、螺丝等标准件赋予不锈钢材质，通过打光突出部件的轮廓与装配关系，蓝色背景的渲染设置能够清晰凸显设备的整体结构与细节特征。整体设计兼顾了裁切精度与使用便利性，气动驱动的方式可实现快速往复裁切动作，适合应用在自动化生产线的小件物料裁切工位，模型结构完整，各部件可单独拆分导出用于工程出图或运动仿真。
