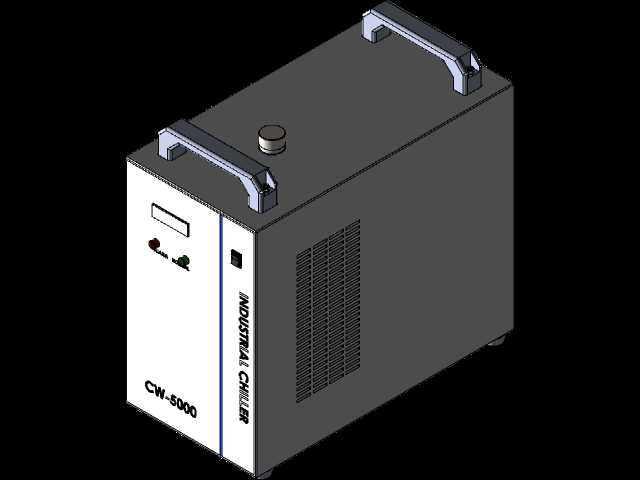

1600幅面100W功率激光切割设备结构

　　在钣金加工、五金制品、广告标识制作等场景里，中小幅面的激光切割设备一直是小批量加工、定制化生产环节的核心装备，本次呈现的这款1600×800幅面100W功率的激光切割结构，正是针对薄金属板材快速裁切需求开发的设备构型。从实际加工场景来看，这类设备常被放置在小型加工车间、五金加工门店的生产区域，不需要过大的占地空间，就能完成碳钢板、不锈钢板等常见薄金属材料的异形轮廓裁切，替代传统的冲床、剪板机完成复杂形状的一次成型加工，省去后续修边、打磨的多余工序。

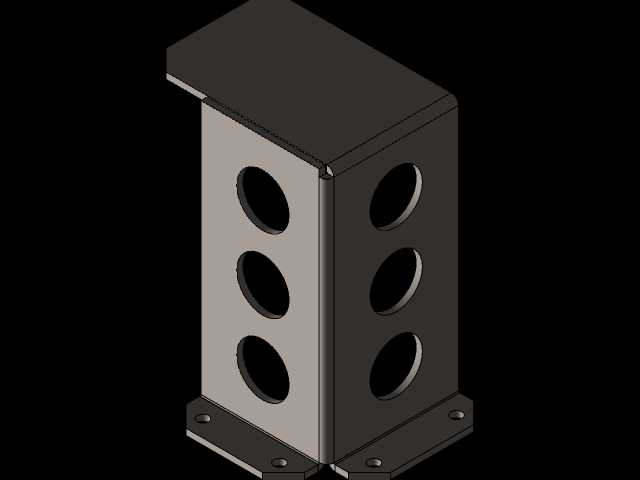

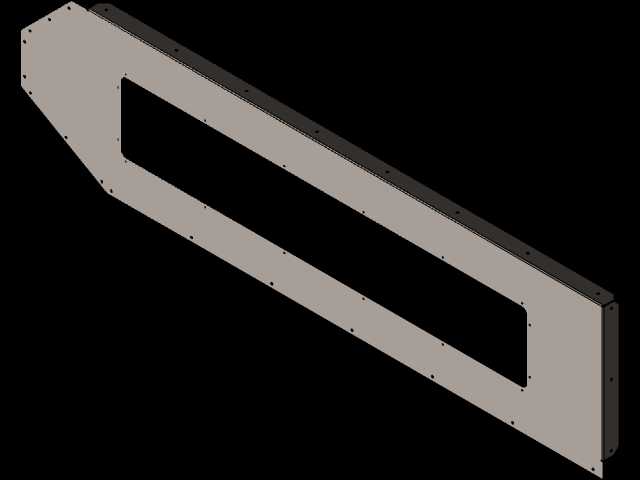

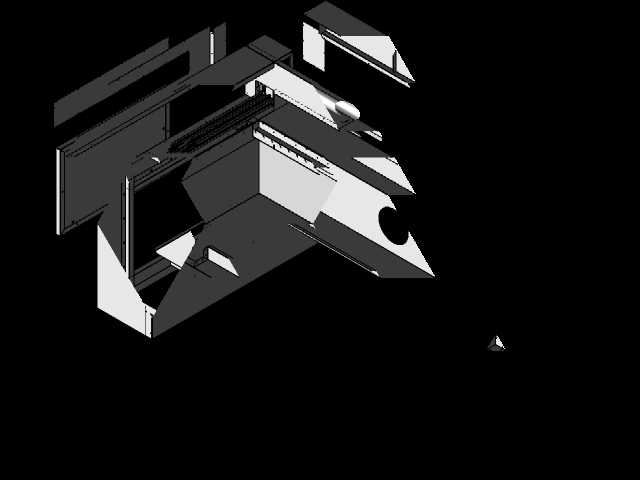

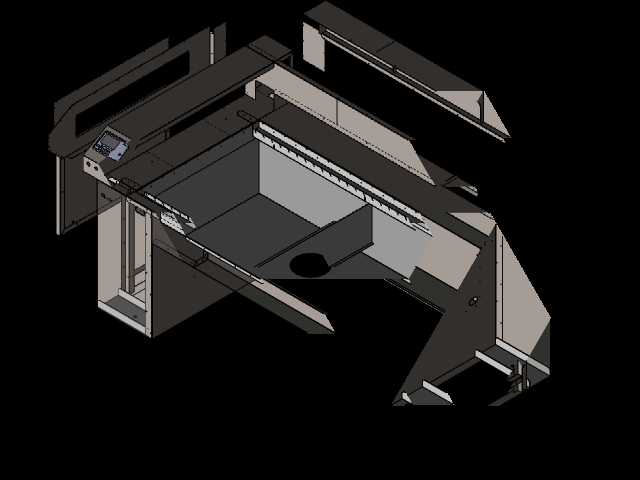

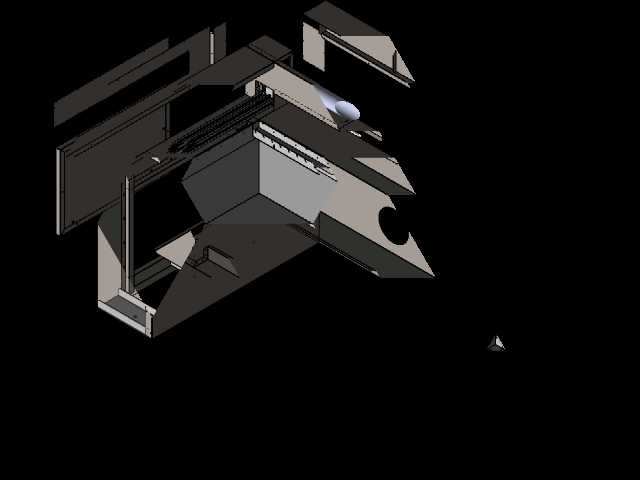

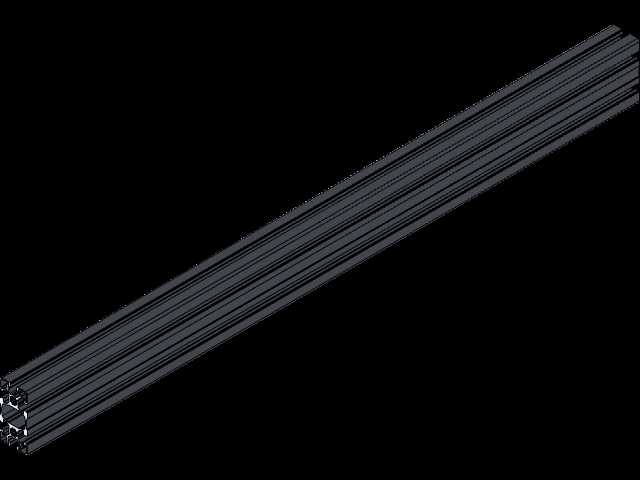

　　从设备的功能特性来看，该结构采用龙门式移动架构，横梁沿床身两侧的导轨做纵向进给，激光切割头沿横梁做横向移动，双轴配合就能覆盖整个1600mm×800mm的加工幅面，100W的功率配置刚好适配1mm以内碳钢板、0.8mm以内不锈钢板的连续切割需求，切割断面光滑无毛刺，对于广告字、五金小零件、机箱机柜薄板配件这类加工件来说，加工精度和效率都能满足日常生产要求。床身部分采用整体焊接框架结构，内部设计有加强筋布局，避免长期高速移动产生的结构形变，保证导轨安装面的平面度长期维持在公差范围内，减少切割过程中的抖动，保证裁切精度的稳定性。

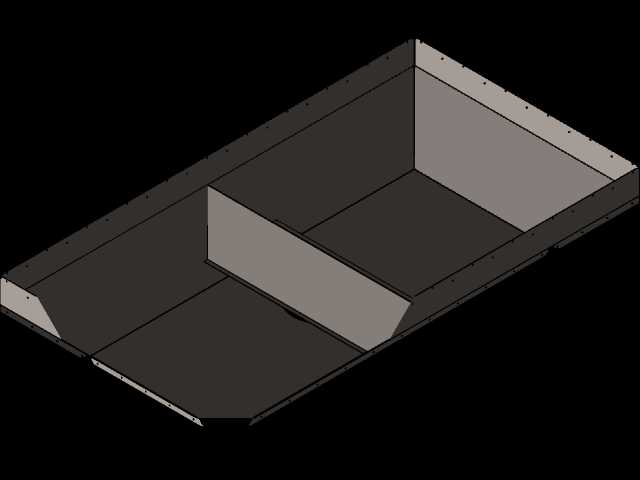

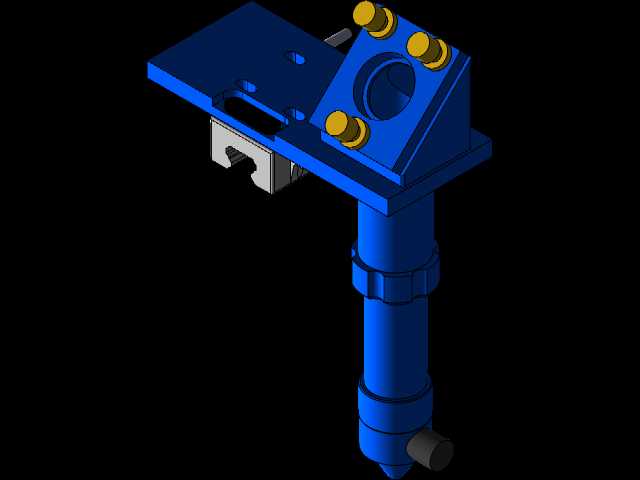

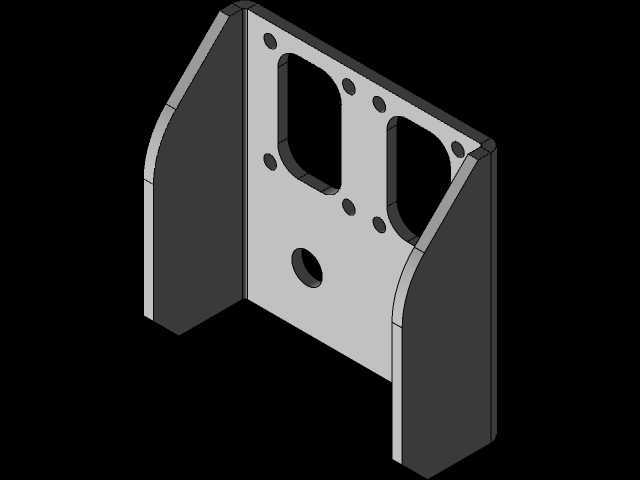

　　设计思路上，这款结构优先考虑了小型加工场景的安装与使用便利性，整体外形尺寸控制在紧凑范围内，安装时不需要做特殊的地基处理，普通硬化水泥地面就能完成调平固定，设备四周预留的维护空间仅需单侧留出600mm的通道就能满足日常检修、耗材更换的需求。切割头的安装位预留了调焦机构的装配空间，可根据不同板材的厚度手动调整焦距，也可后续加装自动调焦组件升级配置；床身台面设计为栅格支撑结构，既能承托待加工板材，又能让切割过程中产生的熔渣、废料顺利下落至下方的集渣抽屉，日常清理时只需要抽出集渣抽屉就能完成废屑清理，不需要拆解台面结构。

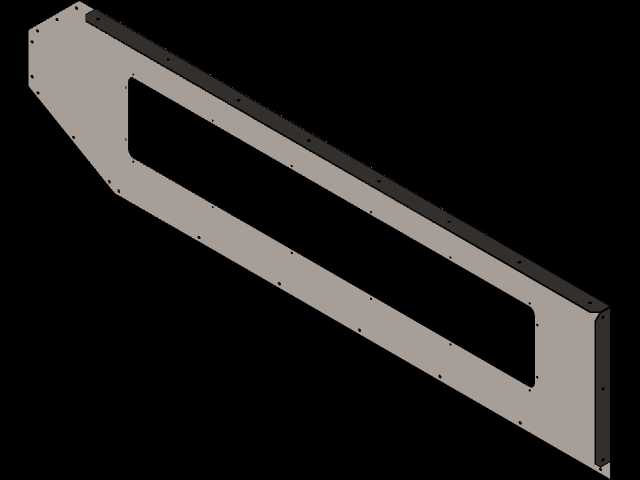

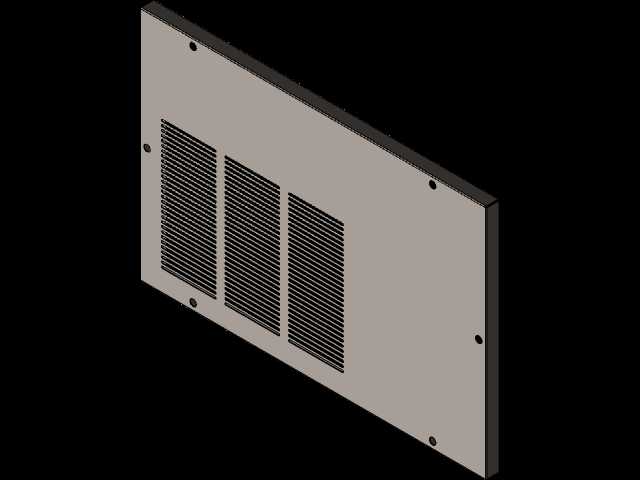

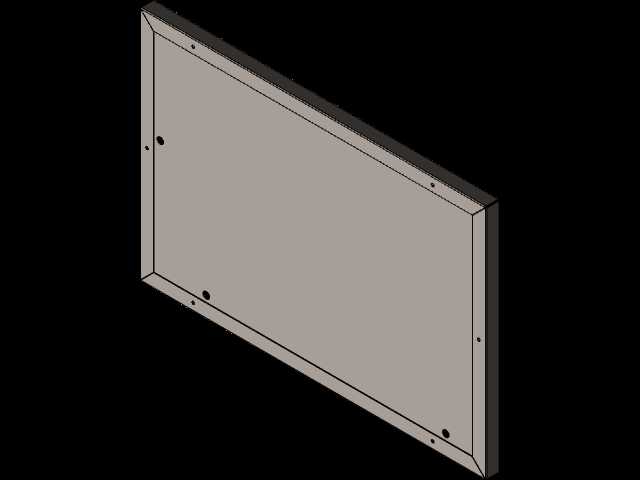

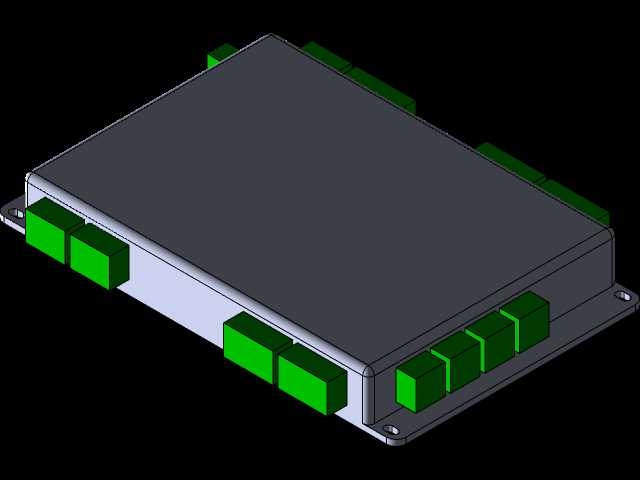

　　从安装边界来看，设备的外接气路、电路接口都集中布置在床身后侧的走线槽区域，安装时只需要将压缩空气管路、供电线路对应接入即可，不需要在设备四周分散布线，避免车间内人员走动剐蹭线路带来的安全隐患。横梁的移动行程做了硬限位与软限位双重保护，硬限位采用机械挡块搭配行程开关，软限位在控制系统内设置行程边界，避免移动超程造成的导轨、传动部件损坏；切割区域四周设计有防护挡板安装位，可加装遮光防护板，阻挡激光切割过程中产生的弧光散射，保护操作人员的视力不受伤害。

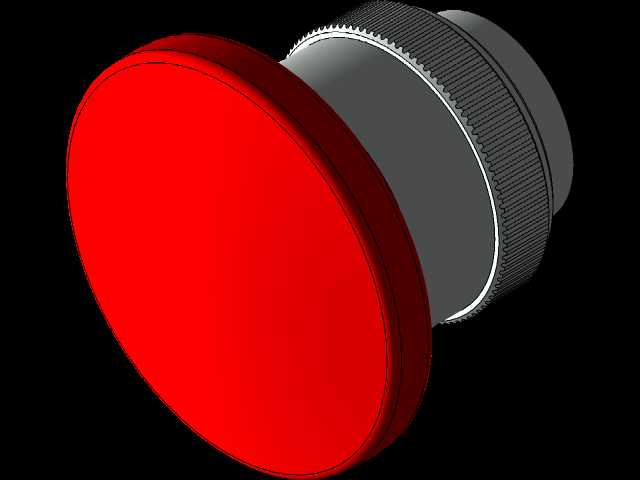

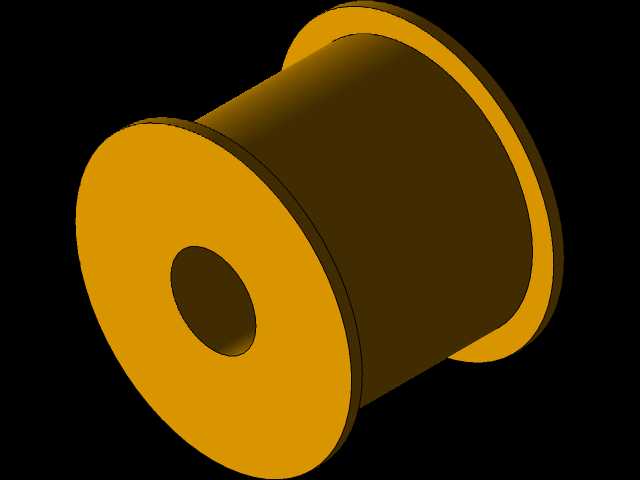

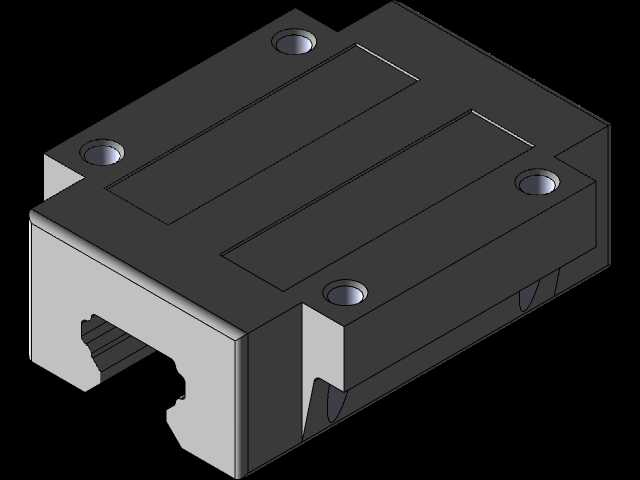

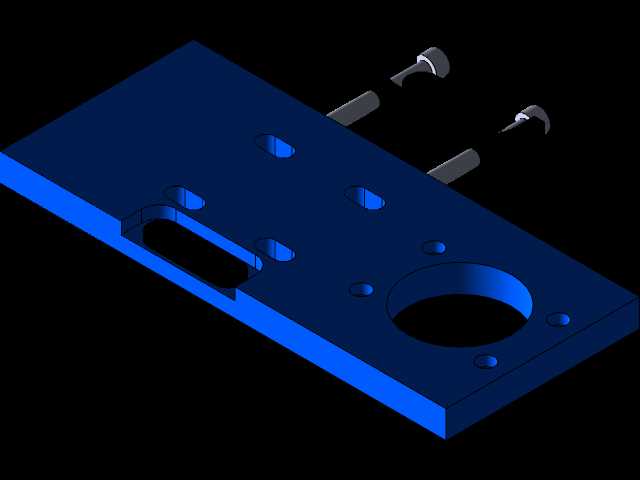

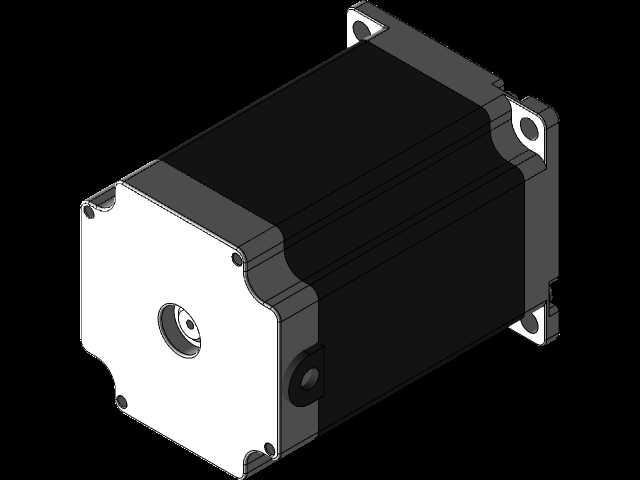

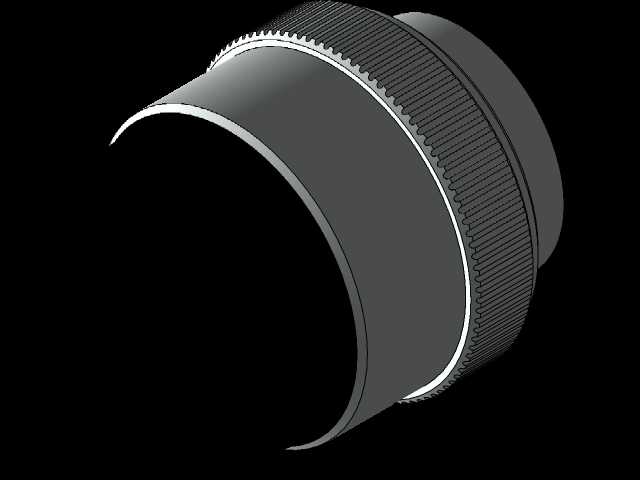

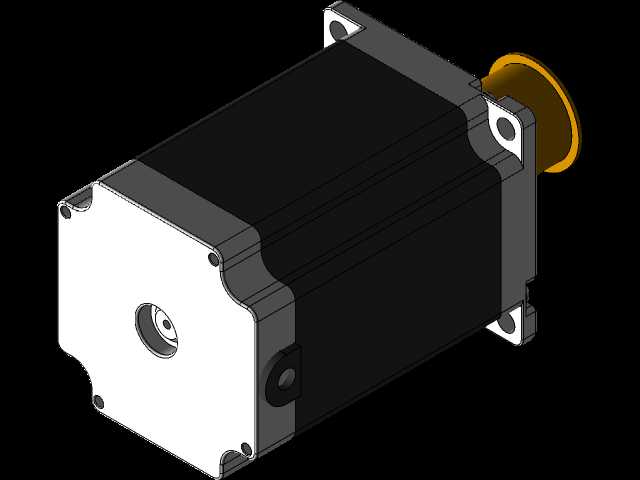

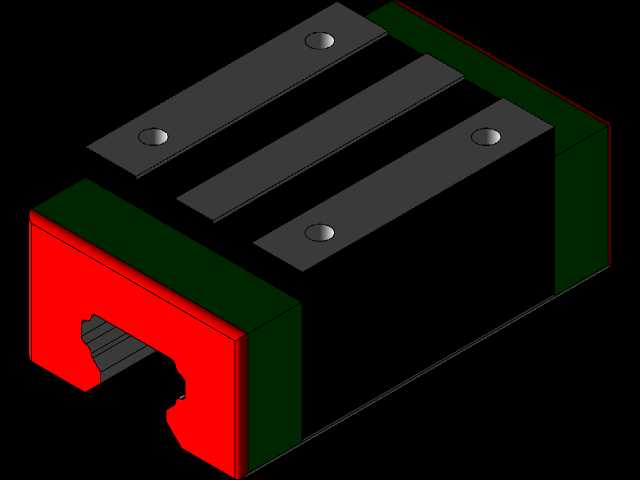

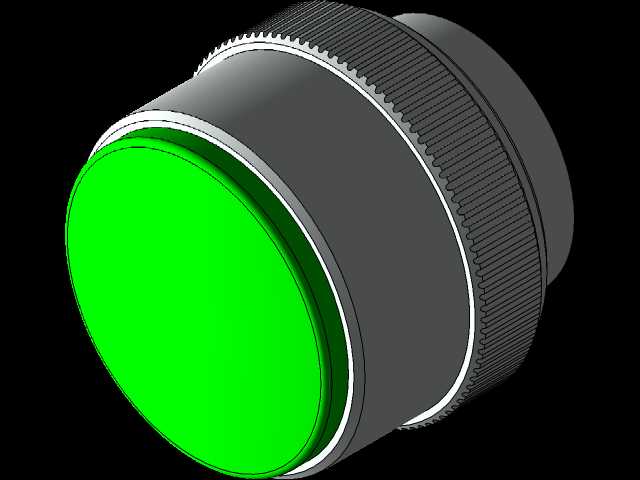

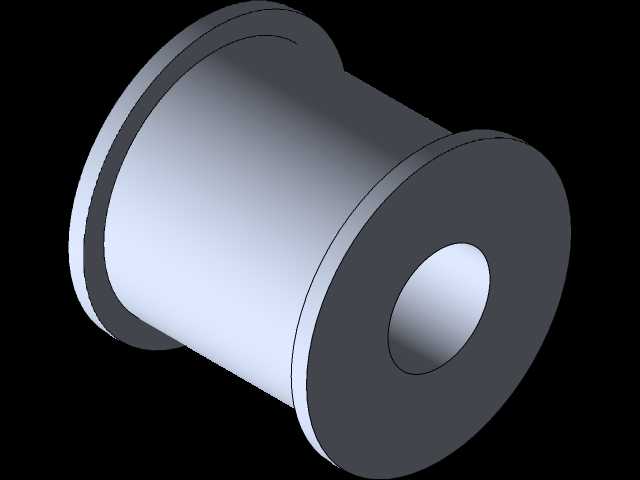

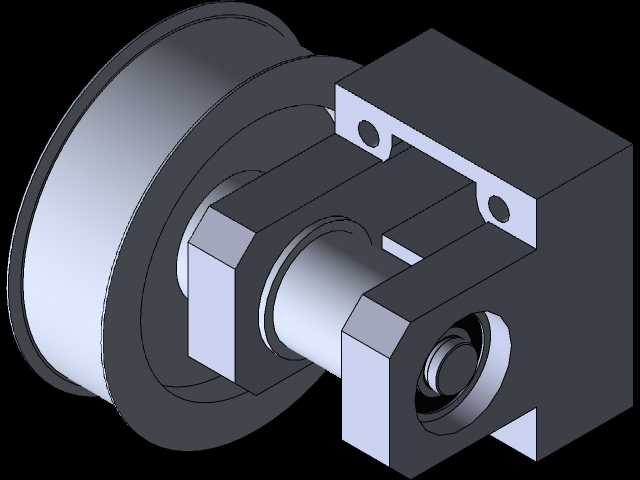

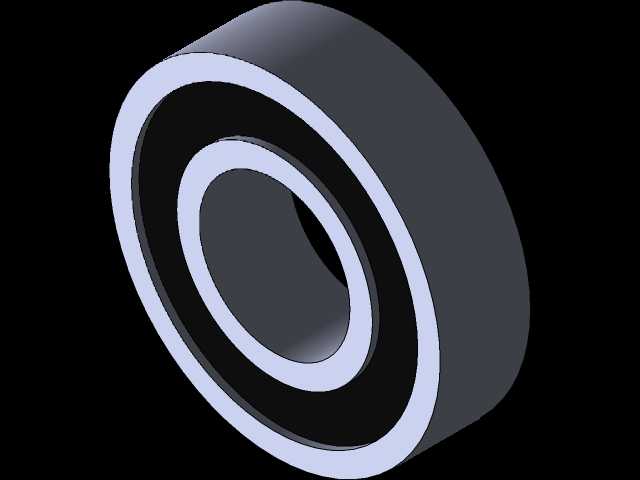

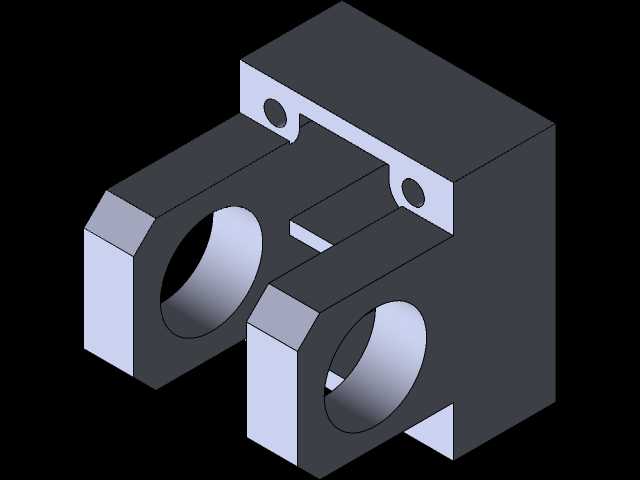

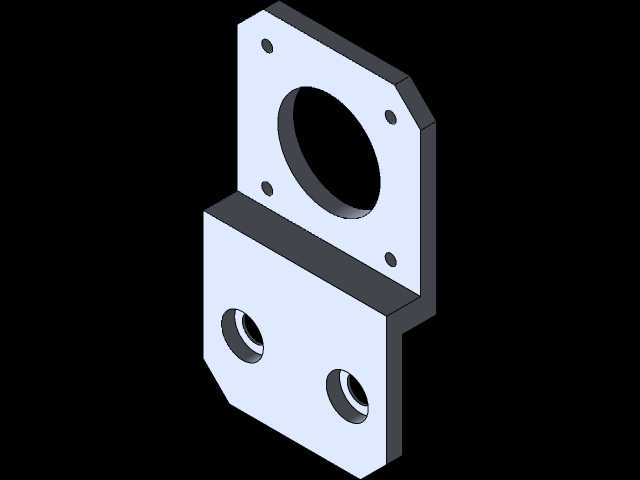

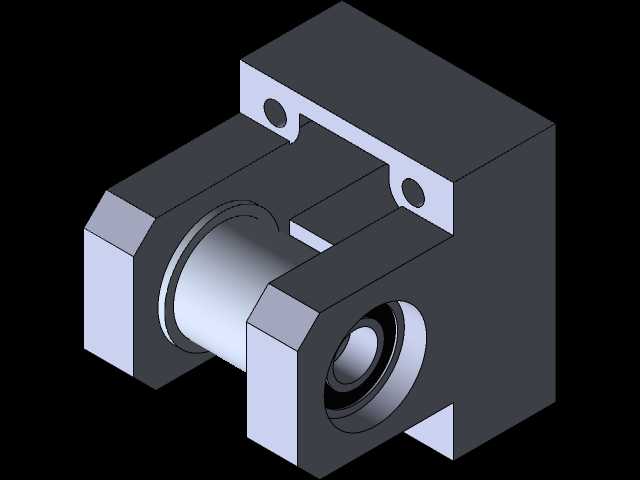

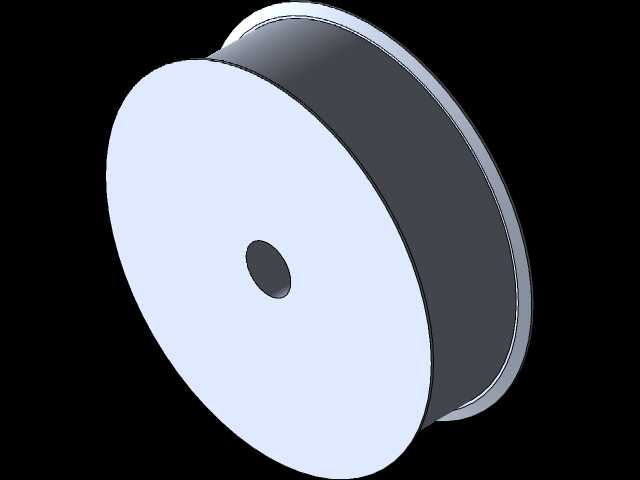

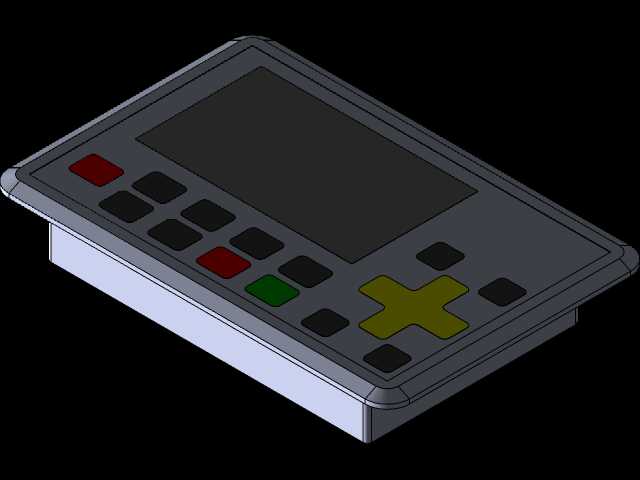

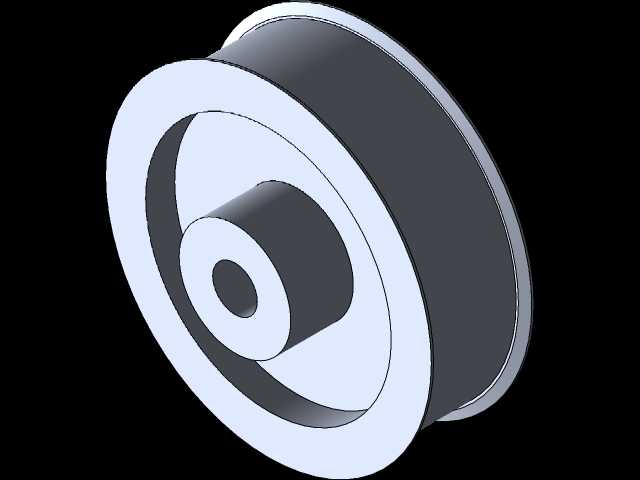

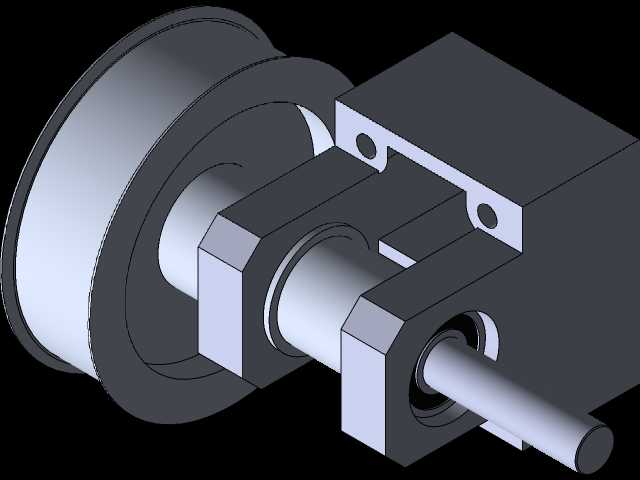

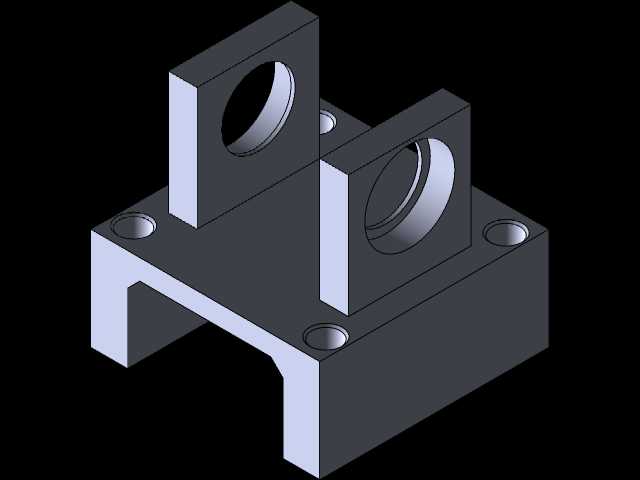

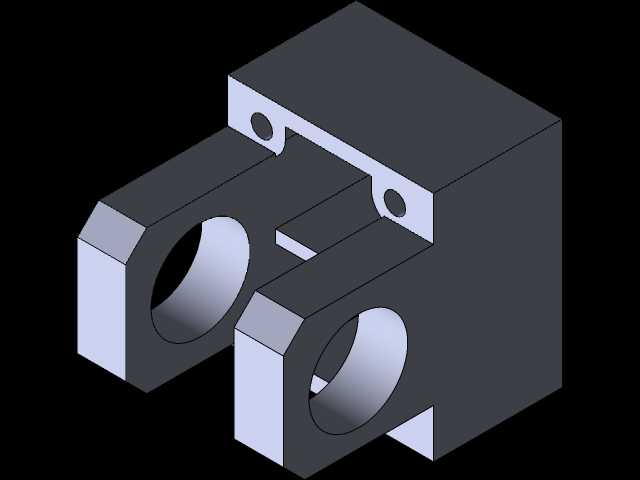

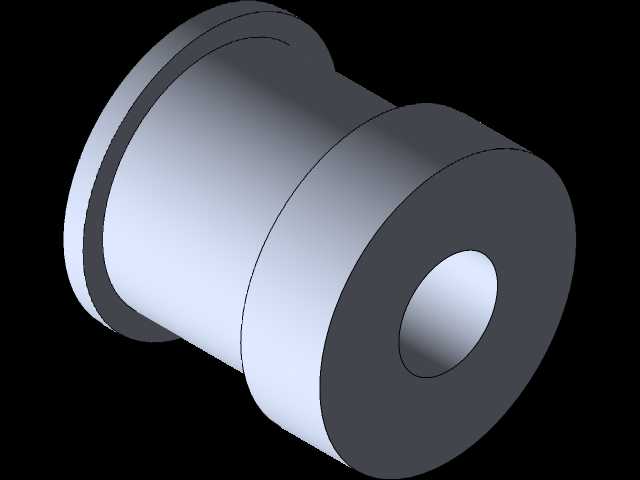

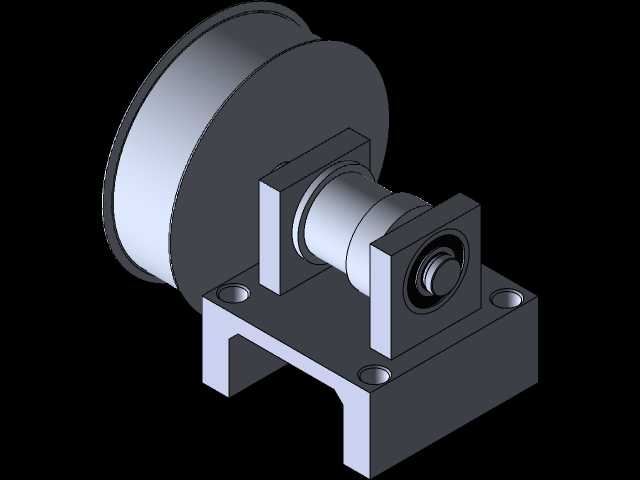

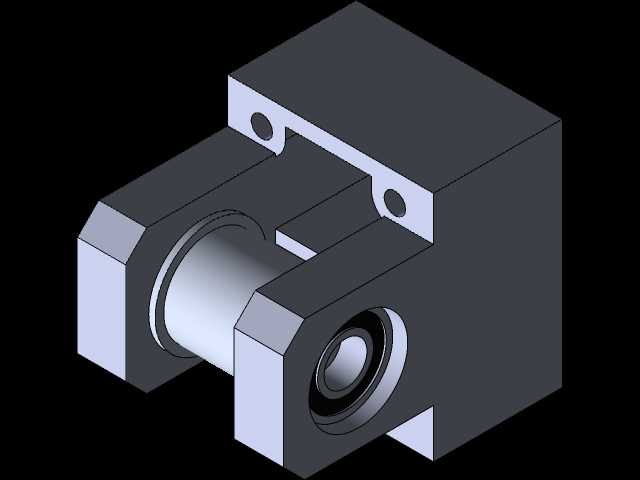

　　在实际使用的适配性上，该结构的传动部分采用同步带搭配直线导轨的组合，兼顾了移动速度与定位精度，高速移动时不会出现卡顿、丢步的问题，对于连续的曲线轮廓切割也能保证轨迹平滑，不会出现锯齿状的切割断面。设备的操作面板安装位设置在床身前侧的右方位置，符合大多数操作人员的站立操作习惯，上料时操作人员站在设备前侧就能完成板材的定位、放置，不需要绕到设备侧面操作，减少上下料的移动距离，提升单批次加工的效率。床身底部设计有可调脚杯，安装时可通过调整脚杯的高度来调平整个床身，抵消地面不平整带来的安装误差，保证导轨的水平度满足装配要求，避免长期运行出现单侧磨损加剧的问题。
