螺栓压紧式阀类装配体结构设计

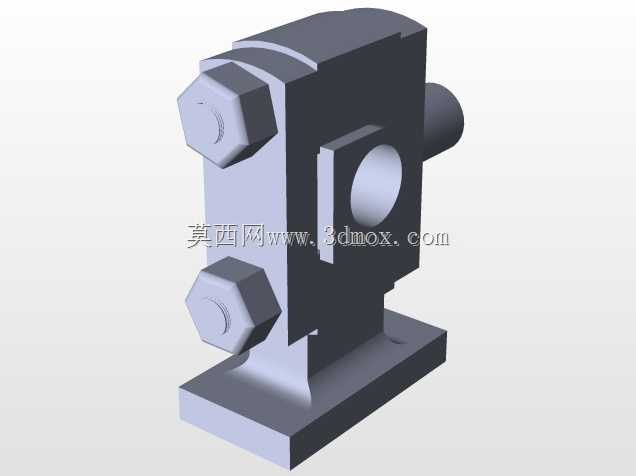

　　该装配结构主要面向低压流体输送管路的通断控制场景，常见于小型液压试验台、润滑系统支路、化工取样管路这类对安装空间有严格限制的点位，区别于大口径法兰连接的工业阀门，这类紧凑结构不需要额外预留大半径操作空间，可直接集成在阀块或设备侧壁上完成装配。从实际使用逻辑来看，该结构依靠上下两颗外六角螺栓提供预紧力，将阀体的密封结合面牢牢压合，避免内部流体从合模缝处渗漏，侧部伸出的圆柱轴段为阀芯操纵端，可外接手柄或者小型气动执行器，实现流道的启闭或者流量调节，底部的一体化安装底座开设有沉头安装孔，可直接通过螺栓固定在设备安装面或者支架上，不需要额外设计转接夹具，大幅降低现场安装的调整工作量。设计过程中优先考虑了装配的工艺性，阀体主体采用方块式构型，

　　相比圆柱形阀体更方便夹具装夹，铣削加工时可一次装夹完成多个安装面的加工，减少装夹找正的时间成本；侧部的圆形凸台为外接管路的连接位，可根据实际管路规格加工外螺纹或者卡套接口，不需要改动主体结构即可适配不同通径的管路连接需求。两颗压紧螺栓对称布置在阀体结合面的两侧，预紧时可保证密封面受力均匀，不会出现单侧压偏导致的密封失效问题，螺栓的外露长度经过严格核算，既保证足够的螺纹啮合长度提供预紧力，也不会因为螺栓过长导致安装时与周边零部件产生干涉。安装边界方面，底部底座的长宽尺寸控制在可适配M6沉头螺栓的安装间距，安装时只需要在固定面加工对应位置的螺纹孔即可完成固定，阀体上部的螺栓操作空间只需要预留普通外六角扳手的回转半径，

　　不需要预留大型工具的操作空间，侧部操纵端的伸出长度控制在避免与安装面周边结构磕碰的范围内，转动操纵件时不会出现行程卡滞。结构的密封槽开设在阀体结合面的内侧，可适配O型密封圈或者平垫片密封，根据输送介质的不同可更换丁腈橡胶、氟橡胶等不同材质的密封件，满足油类、水类、弱腐蚀性介质的密封需求，不需要改动主体的密封槽尺寸。从维护角度来看，该结构拆解十分方便，只需要松开两颗压紧螺栓即可拆分阀体，清理内部流道的杂质或者更换密封件，不需要将整个阀体从安装底座上拆下，大幅降低日常维护的工作量，适合需要定期清理流道的工况使用。建模过程中对所有配合面都做了公差匹配设计，安装底座的平面度、密封结合面的平面度都按照机械加工的常规公差要求设定，螺栓孔与螺栓的配合采用间隙配合，方便装配时的对位调整，侧部操纵轴与阀体的配合段采用基孔制间隙配合，保证阀芯转动灵活无卡滞，同时配合段的长度足够支撑阀芯，不会出现径向晃动导致的密封偏磨问题。
